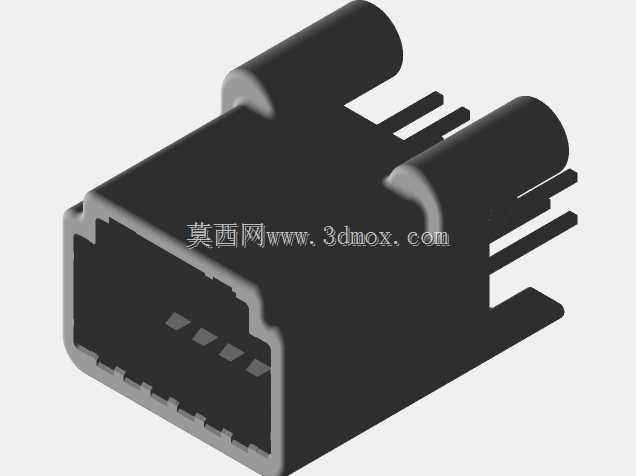

12针板端卧式接插件连接器结构

这款12针接头属于板端卧式连接器，主要应用在工业控制板卡、车载电子模块、消费电子内部的电路信号传输场景中，承担不同PCB板之间、板卡与外接线束之间的低压信号与小电流传输功能，是电子设备内部实现电路互联互通的基础连接部件。在实际设备运行中，这类多针接插件能够稳定传递数字信号、模拟传感信号以及小功率供电电流，避免线束直接焊接带来的维护不便、抗震性差的问题，在车载影音系统、工业IO控制模块、智能家居主控板上都有广泛的适配空间。从功能特性来看，这款接头采用12针并排排布设计，针脚间距符合常规低压信号传输的安全间距要求，能够避免相邻针脚之间的信号串扰，外侧的定位凸柱与卡扣结构，能够在对接公端插件时实现精准导向与锁止，防止设备运行过程中受震动出现接插松脱、接触不良的故障，接头前端的防呆结构能够避免反向插合导致的针脚弯折、电路短路问题。在设计思路上，这款接头采用卧式贴板安装结构，主体外壳采用绝缘耐温的工程塑料材质，既能够为内部金属插针提供足够的结构支撑，也能实现插针与安装电路板之间的绝缘隔离，伸出的焊脚适配波峰焊与回流焊的加工工艺，能够直接贴合在PCB板表面完成焊接，不需要额外预留过高的竖向安装空间，适合内部空间紧凑的电子设备使用。两侧的固定插片能够在焊接后进一步提升接头与电路板的连接强度，在多次插拔对接的过程中不会出现接头松动脱落的问题。从安装边界来看，这款接头整体为方块状卧式结构，安装时仅需要在PCB板上预留对应针脚与固定插片的焊盘位置，竖向突出板面的高度较低，不会占用设备内部过多的竖向堆叠空间，接插方向平行于板面，外接线束可以顺着板面方向排布，能够优化设备内部的线束走向，避免线束弯折半径过小导致的线芯断裂问题，外壳的圆角设计也能避免安装过程中划伤操作人员或周边线束绝缘层，整体结构兼顾了连接稳定性、安装便捷性与空间利用率，能够适配多数紧凑型电子设备的内部连接需求。
