楔形夹持式RHS连接构件结构设计

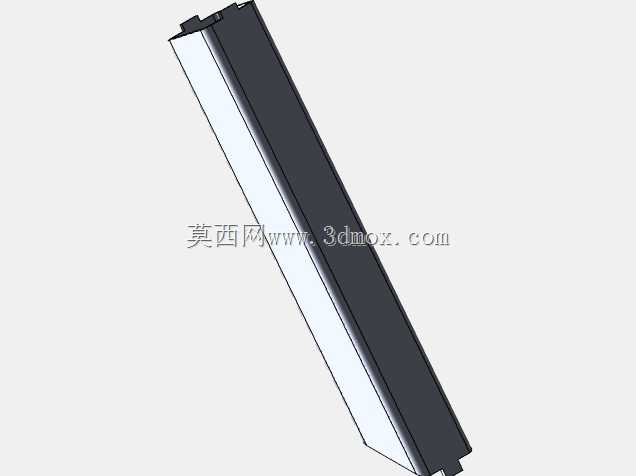

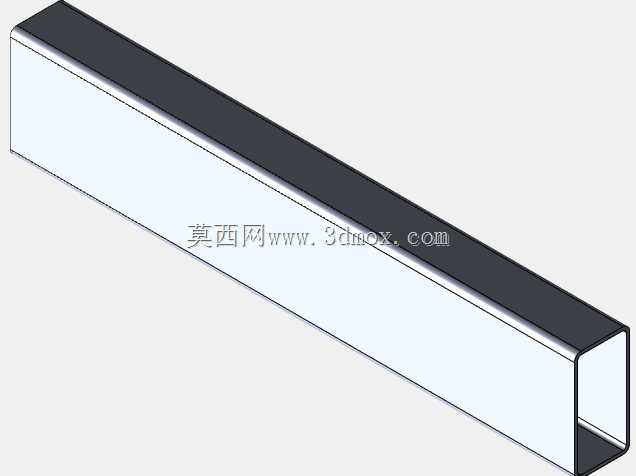

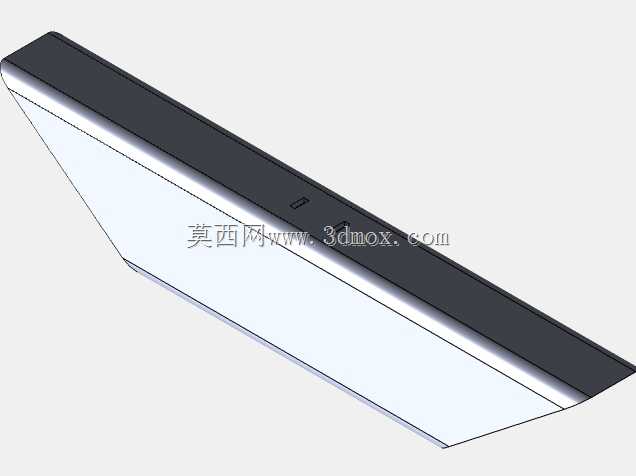

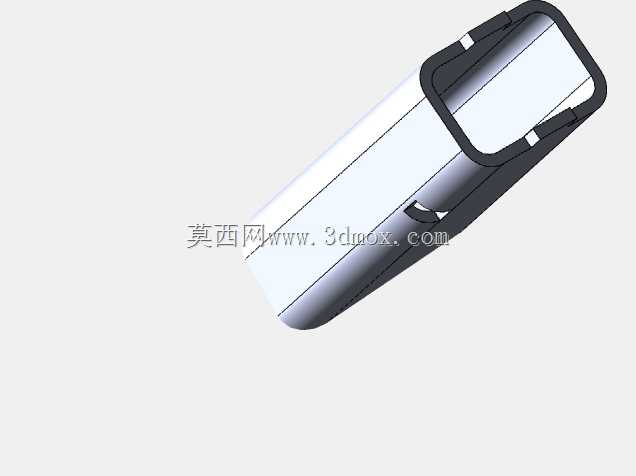

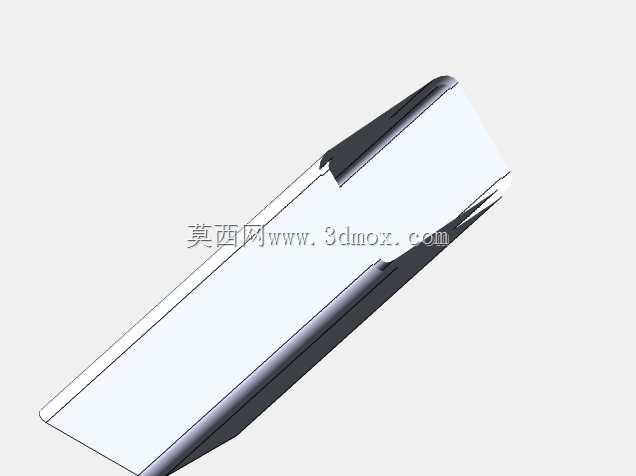

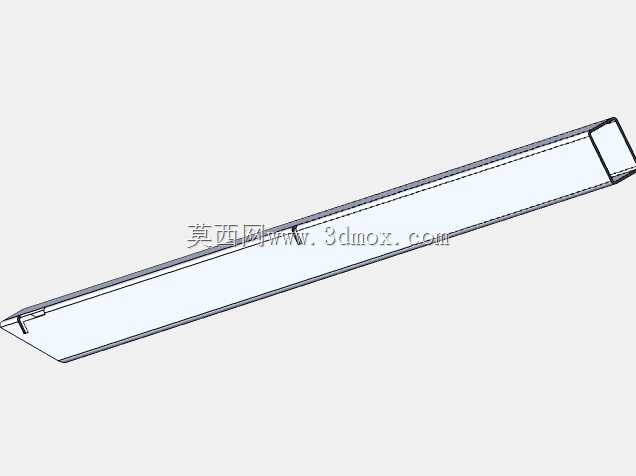

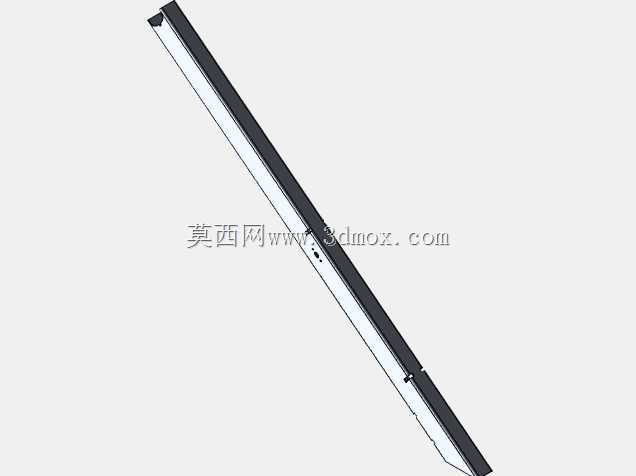

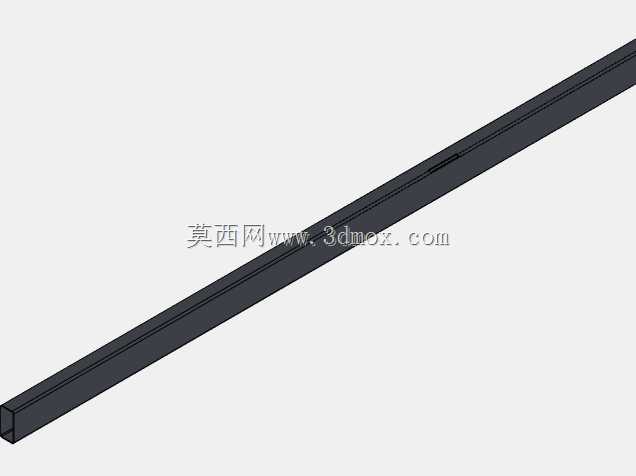

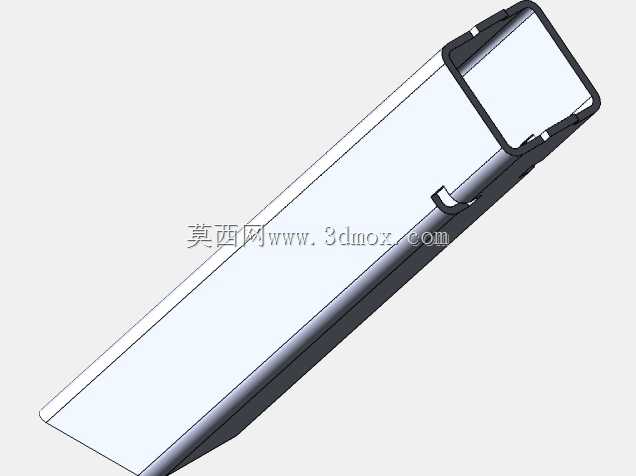

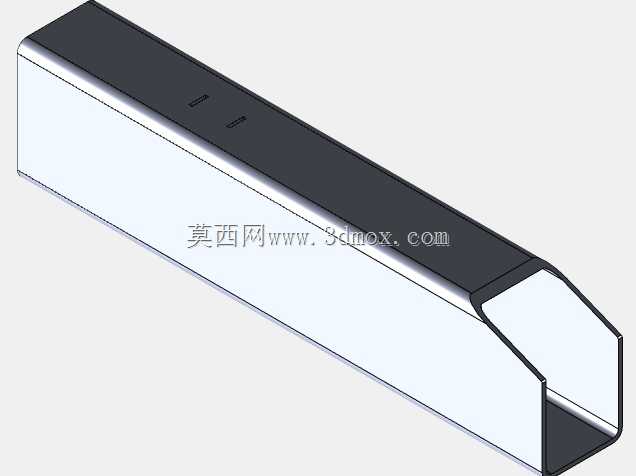

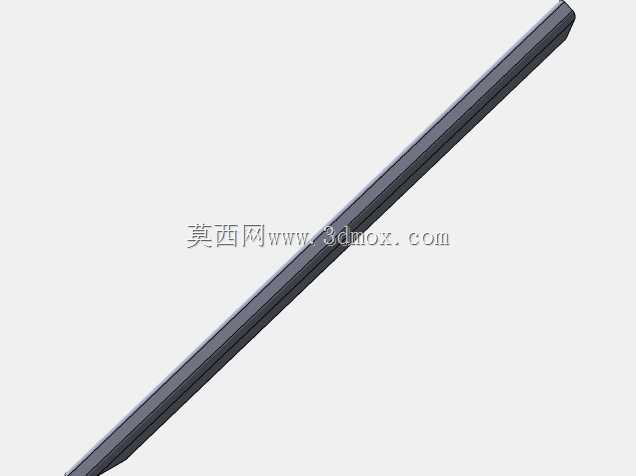

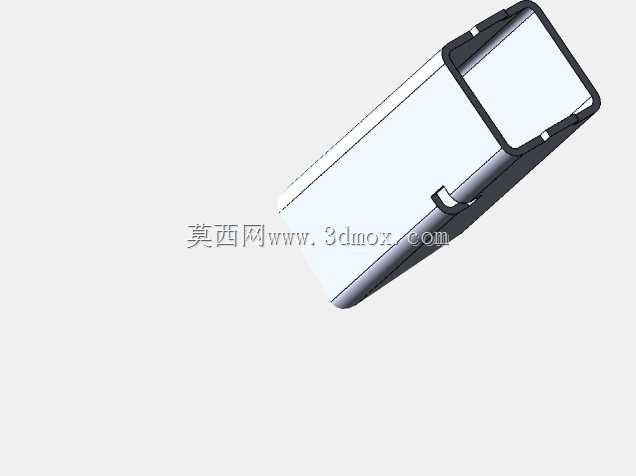

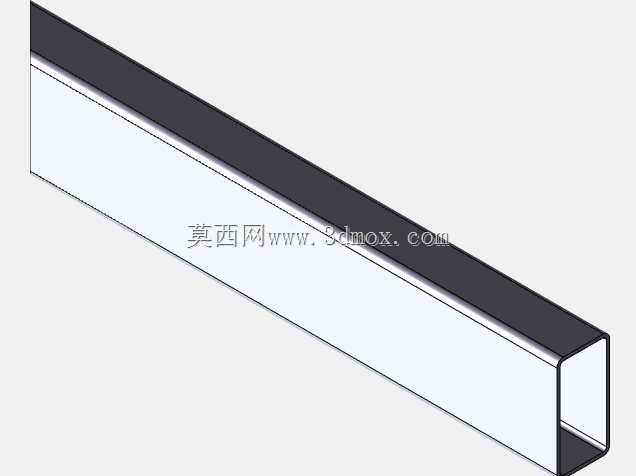

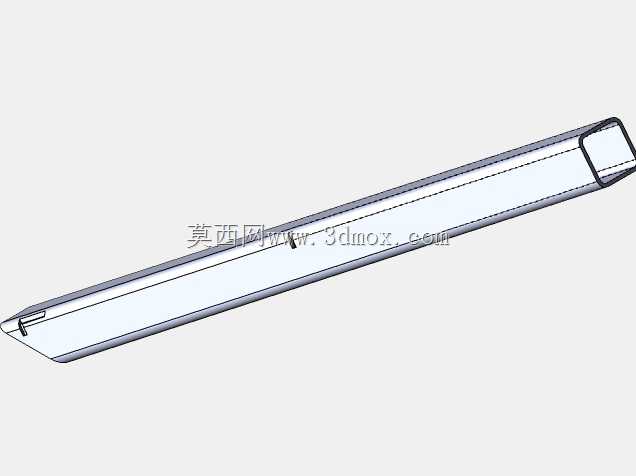

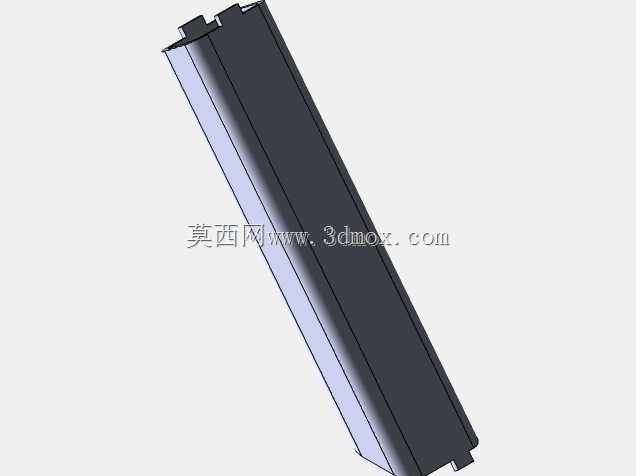

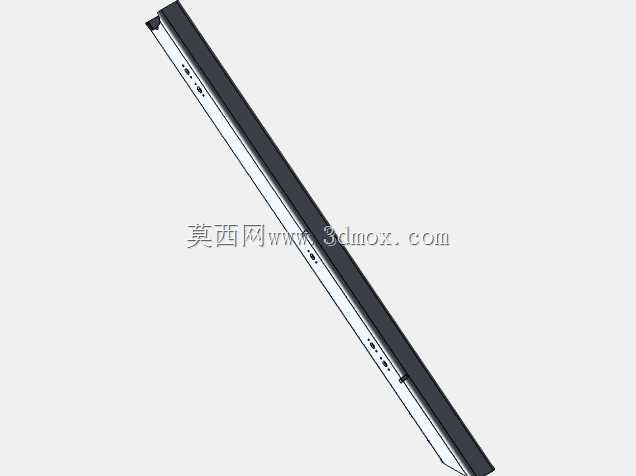

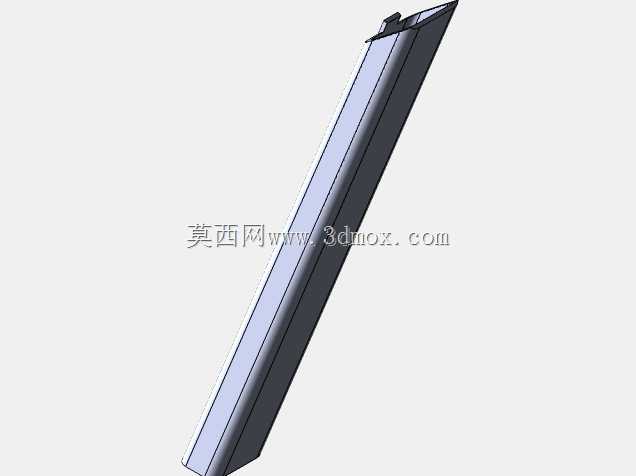

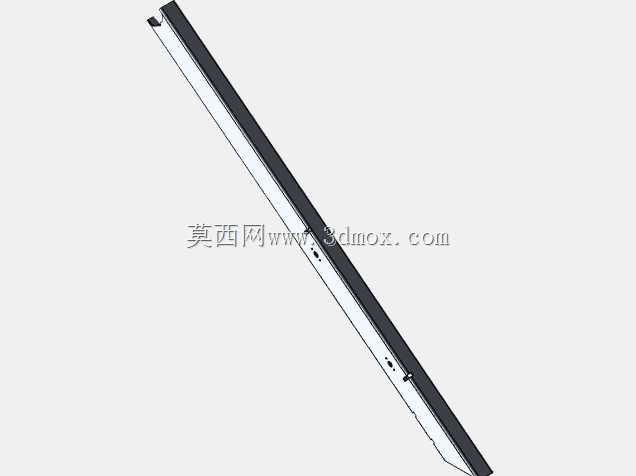

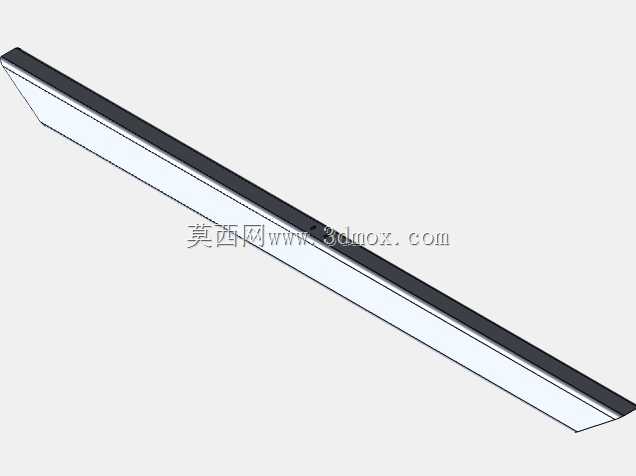

该楔形夹持式RHS连接构件，主要应用于矩形管框架的快速拼接场景，常见于工业铝型材机架搭建、仓储货架模块化组装、轻型设备防护围栏安装、流水线工位支架接驳等作业场景，能够替代传统焊接、螺栓打孔的连接方式，实现无损伤快速装拆，适配多规格矩形空心型钢的端面接驳与侧向固定需求。构件整体采用楔形自锁结构设计，主体为带斜度的长楔块构型，外侧设置与矩形管内壁匹配的贴合面，内侧预留弹性卡接槽位，安装时仅需将构件对准两根待连接RHS管材的端腔，施加轴向压力即可通过楔形面的过盈配合实现锁紧，无需额外打孔或焊接作业，大幅降低现场组装的工时成本，同时避免焊接变形对框架整体精度的影响。从功能特性来看，该构件自带防脱卡扣结构，在楔形面挤紧到位后，卡扣会自动卡入管材预设的定位凹位，承受纵向拉拔力与横向剪切力，常规工况下可满足静态承载120kg以内的框架连接需求，适配壁厚1.2mm-2.0mm的常规冷轧钢或铝合金矩形管使用。设计过程中重点考量了安装容错空间，楔形面的斜度设置为1:8，既保证自锁锁紧力足够，又允许管材端面存在±0.5mm的切割误差，不会因管材下料精度不足导致安装卡滞；构件外侧设置的导向棱边，能够在插入管腔时自动导正位置，即使斜向插入也能顺滑滑入到位，降低现场安装的操作门槛。外形尺寸方面，构件整体长度为120mm，最大截面宽度适配40mm规格的标准RHS矩形管，安装时仅需在管材端部冲压深度3mm的定位凹点，无需对管材做其他二次加工，构件完全嵌入管腔内部，连接后外表面无凸起结构，不会影响框架外侧的板材安装与外观平整度，适配各类需要平整外表面的机架、护罩类产品组装需求。同时构件预留了二次紧固的螺孔位，在高震动工况下可加装紧定螺钉进一步提升连接可靠性，兼顾快速安装与重载场景的使用需求。
