车辆悬架用阻尼缓冲减震器结构

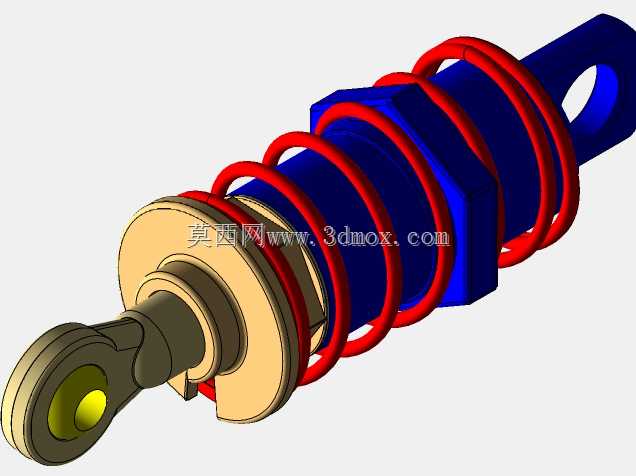

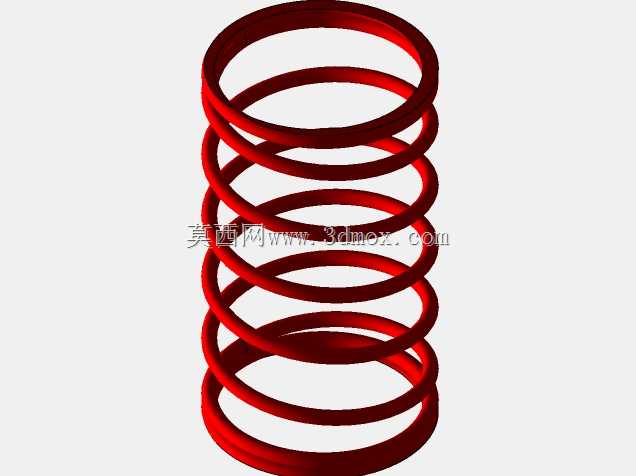

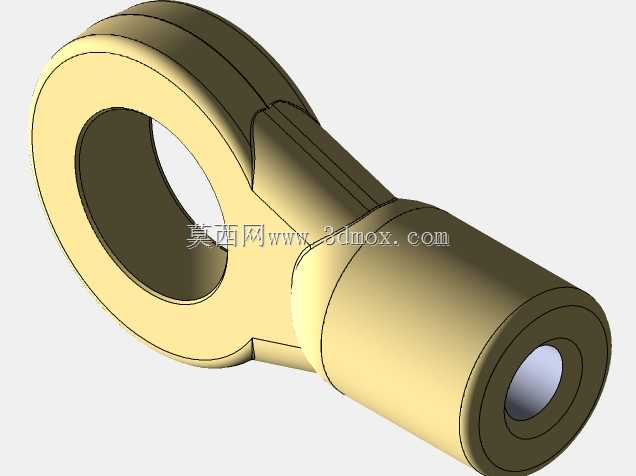

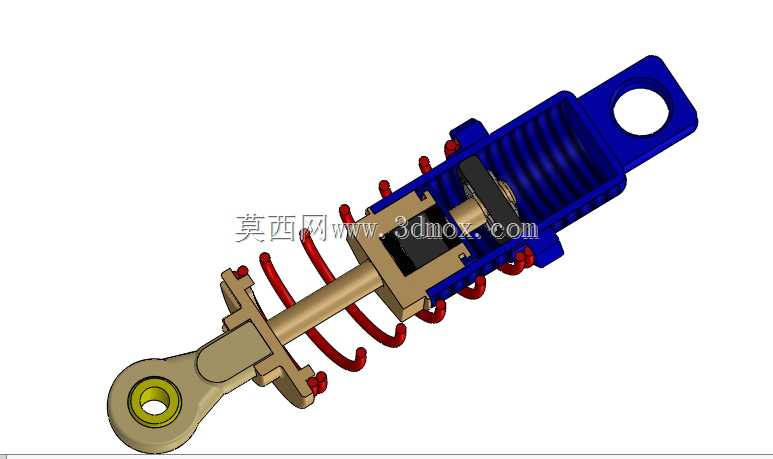

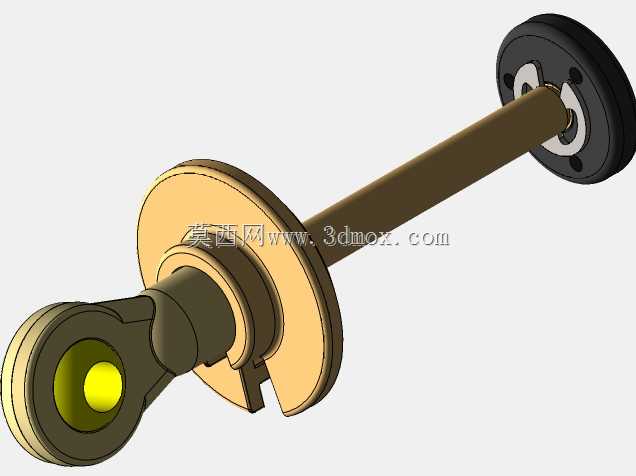

该结构为车辆悬架系统核心的阻尼缓冲部件，主要应用于乘用车辆、非道路作业机械的行走悬架系统中，安装于车架与行走摆臂之间，承担路面冲击过滤、行驶姿态稳定的核心作用。在车辆行驶经过颠簸路面、减速带或非铺装起伏路面时，车轮受到的垂直方向冲击力会率先传递至该部件，通过内部弹性元件与阻尼结构的协同作用，将瞬间刚性冲击转化为平缓的弹性形变与阻尼耗散过程，避免冲击力直接传递至车架造成驾乘人员不适，同时防止车架、车身结构长期受刚性冲击出现疲劳开裂、连接松动等故障，也能在车辆加减速、过弯时抑制车身俯仰与侧倾趋势，提升行驶过程的操控稳定性与轮胎抓地性能。从功能特性来看，该结构采用螺旋弹簧作为弹性承载元件，搭配同轴布置的液压阻尼芯体，弹簧负责承载车身垂直载荷、提供冲击回弹的支撑力，阻尼芯体则通过内部油液流经阀系的节流作用，耗散弹簧往复伸缩过程中产生的振动能量，避免弹簧出现持续余振导致的车身弹跳问题，两端的铰接吊耳结构采用带衬套的环孔设计，既可以保证部件随悬架跳动过程中的摆动自由度，也能通过衬套的微量形变过滤高频小幅振动，降低金属结构之间的硬接触磨损。设计思路上采用同轴集成式布局，将弹性元件与阻尼结构嵌套布置在同一轴线上，最大化压缩部件的整体占用空间，避免分体式结构带来的安装点分散、布置空间要求高的问题；外部设置波纹式防护套，阻挡行驶过程中飞溅的泥水、砂石接触阻尼芯体的活塞杆表面，防止活塞杆表面被杂质划伤造成密封失效、油液泄漏的问题，延长部件的整体使用寿命。从安装边界来看，两端铰接孔的中心距为部件的核心安装尺寸，适配对应悬架行程的车型安装需求，上端吊耳的单孔结构用于与车架支座铰接固定，下端叉形带衬套的铰接端与悬架摆臂连接，整体径向最大尺寸为螺旋弹簧的外径，安装时需预留足够的径向活动空间，避免弹簧压缩、伸张过程中与周边悬架部件、车架结构发生运动干涉，同时要保证两端铰接点的同轴度偏差在允许范围内，防止部件工作过程中受到侧向弯矩造成阻尼杆弯曲、弹簧偏磨等异常损坏问题。
