MPCNC设备滚轮步进电机安装固定座

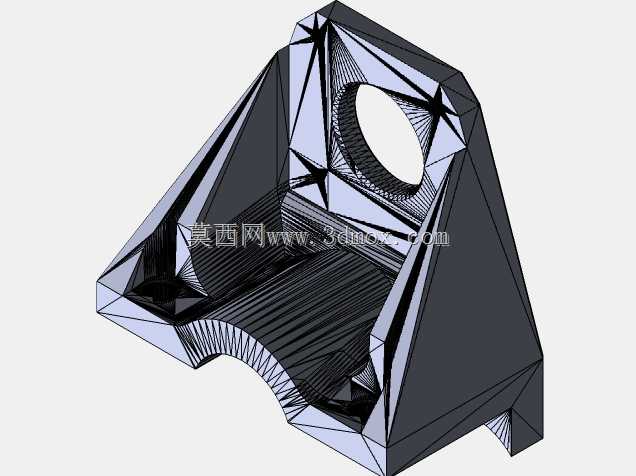

该安装固定座是MPCNC移动式数控加工设备运动端的核心承载部件，主要应用于桌面级DIY数控切割、雕刻、3D打印复合设备的传动系统搭建场景，承担步进电机与滚轮传动组件的连接定位功能，是保障设备X/Y轴运动精度、传动稳定性的关键结构件。在实际设备运行过程中，该部件需要同时承载步进电机的自身重量、传动过程中的反作用力矩，以及滚轮沿导轨运动时产生的径向载荷，因此结构设计上采用了一体化三角加强筋布局，通过多面斜向支撑结构分散受力，避免设备高速运动、换向时出现结构形变导致的传动间隙增大、走位精度下降问题。设计过程中针对步进电机的安装基准做了同轴度适配，中部的圆形安装孔完全匹配公制规格步进电机的前端定位止口，确保电机输出轴与滚轮传动组件的同轴度误差控制在合理范围内，减少传动过程中的偏磨、卡顿问题；下部的弧形卡槽结构用于贴合滚轮组件的安装基准面，实现电机与滚轮的快速对位装配，降低DIY组装过程中的调试难度。外形上采用紧凑的三角块式布局，安装边界充分考虑MPCNC标准型材导轨的装配空间，不会与相邻的传动带张紧结构、导轨滑块、限位触发组件产生运动干涉，各安装孔位的位置公差经过适配优化，能够直接匹配标准公制紧固件完成装配，无需二次打孔修配。结构表面的加强筋布局经过受力优化，在保证整体结构刚性的前提下尽可能缩减了不必要的实体体积，既可以采用3D打印工艺快速制作原型验证，也可以通过铝件铣削加工获得更高的结构强度，满足不同负载等级的设备改装需求。该安装座的设计充分兼顾了DIY组装的便利性与工业级应用的刚性要求，能够适配不同规格的公制步进电机安装，为MPCNC设备的运动端提供稳定可靠的传动支撑，有效降低设备长期运行过程中因固定座松动、形变引发的精度损失问题，提升设备整体的运行可靠性与加工精度。
