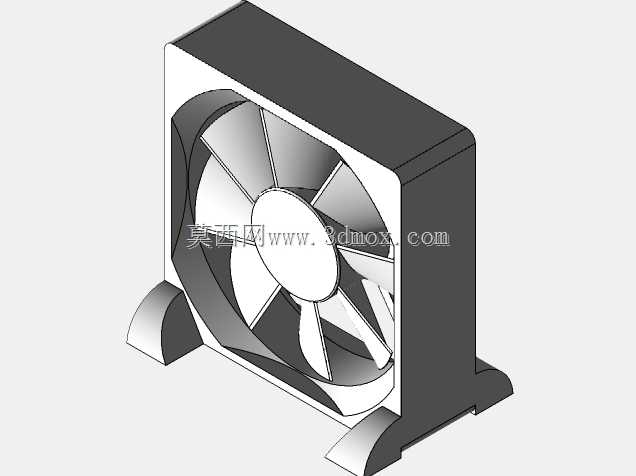

带立式支撑底座的轴流散热风扇结构

这款轴流散热结构主要面向桌面电子设备、小型工控机箱、嵌入式硬件模组的风冷散热场景，在日常使用中，这类小型散热部件既可以作为独立桌面通风装置为近距离工作的小型电子元件输送冷却气流，也可以嵌入到紧凑型设备的壳体内部，通过定向气流带走电路板、功率元件工作时产生的积热，避免元件因长时间处于高温工况出现性能衰减、寿命缩短的问题。从功能特性来看，该结构采用方形外框搭配七叶轴流叶轮的设计，方形外框能够更好地贴合设备壳体的安装平面，减少气流从侧边缝隙泄漏的损耗，七叶叶轮经过曲面弧度优化，在相同转速下能够输出更平顺的气流，同时降低叶片切割空气产生的风噪，适配对运行噪音有一定要求的办公、家用电子设备场景。外框底部集成了一体式的弧形支撑脚，两个支撑脚对称分布在外框底部两侧，既可以让风扇脱离安装面独立直立放置在桌面、设备顶面使用，也能在嵌入安装时作为定位结构，快速对齐设备上的安装卡位，减少装配时的对位调整时间。在设计思路上，这款结构优先考虑了安装适配性与使用灵活性，外框采用等壁厚的方正造型，四个边角做了小圆弧过渡，既避免尖锐边角在装配时划伤操作人员，也能让结构在注塑生产时更易充满模腔，减少成型缺陷。叶轮中心的圆形轮毂做了加厚处理，能够为后续装配驱动电机预留足够的安装空间，轮毂与外框内壁之间保留了均匀的转动间隙，既避免叶轮转动时与外框发生剐蹭，也不会因间隙过大导致气流回流损失。支撑脚的弧度经过反复调整，直立放置时整个风扇的重心落在两个支撑脚的支撑面中心范围内，即使受到轻微的桌面触碰也不会出现倾倒问题，支撑脚底部做了平面处理，能够平稳贴合放置面，不会出现晃动。从安装边界来看，这款风扇的方形外框边长适配常规80mm规格的风扇安装位，整体厚度控制在25mm的常规尺寸范围内，支撑脚向外延伸的宽度不超过外框侧边10mm，不管是嵌入标准机箱安装位，还是独立放置在狭小的桌面空间，都不会占用过多的冗余空间，能够适配多数紧凑型电子设备的安装尺寸要求。叶轮的叶片边缘与外框进风口的导流弧面顺滑衔接，进风侧的外框边缘做了倒角处理，能够引导周边空气更顺畅地进入叶轮区域，减少进风端的湍流损耗，出风侧的外框保持平直结构，能够让输出的气流保持定向流动，提升对目标散热区域的冷却效率。
