55毫米EDF涵道风扇结构设计方案

这款55毫米口径的电动涵道风扇，是面向小型航模动力系统、紧凑型风冷散热场景开发的核心流体做功部件，其应用场景覆盖了室内微型固定翼航模动力单元、小型电子设备密闭舱主动风冷模块、桌面级小型空气循环装置等多个领域，能够在极小的安装空间内提供稳定、集中的轴向气流输出，相比同尺寸的开放式轴流风扇，它的涵道壳体结构可以约束气流径向扩散，大幅提升气流出口的动压，同时有效隔绝扇叶与外部物体的接触，提升运行过程中的安全系数。

从实际用途来看，该结构既可以作为小型航模的推力输出部件，通过高速旋转带动气流向后喷射产生前进推力，满足小尺寸电动航模的动力需求；也可以作为紧凑型电子设备的散热送风单元，为密闭空间内的发热元器件提供定向的强制对流风冷，解决狭小空间内热量堆积难以排出的问题；还可以适配小型管道通风场景，作为管道内的气流增压部件，提升短距离通风管路内的空气流速。

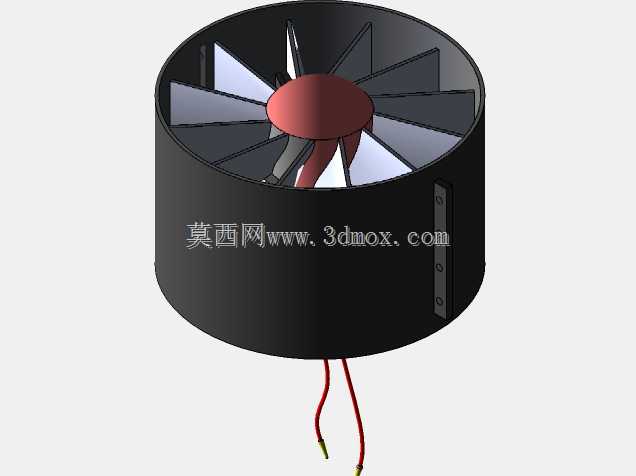

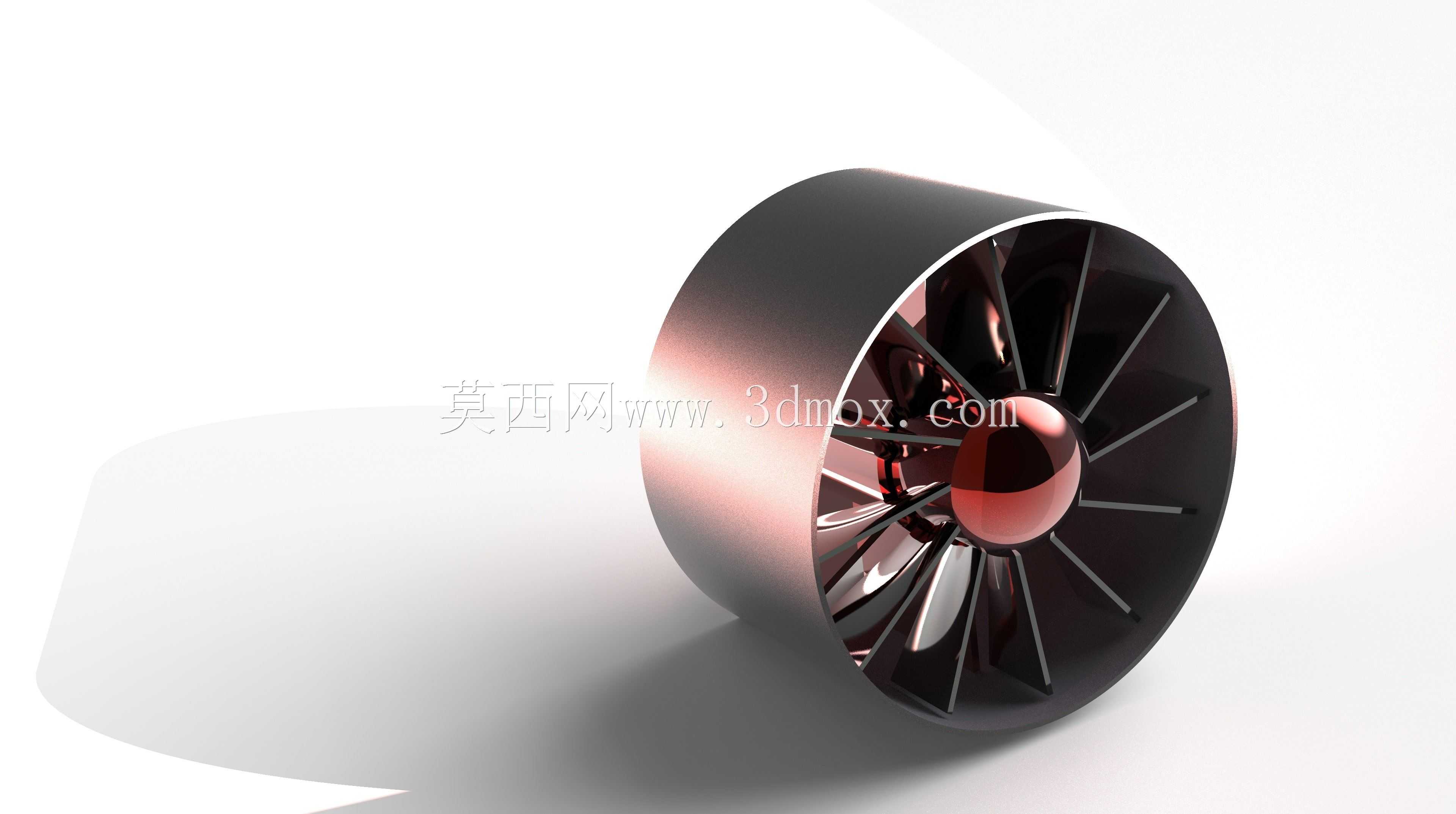

在功能特性设计上，这款涵道风扇采用了一体化的筒状涵道壳体作为气流约束结构，壳体内部做了顺滑的流道曲面处理，能够减少气流在涵道内壁的摩擦损耗，降低紊流产生的概率；中心的整流锥采用流线型球面设计，能够引导来流平滑进入扇叶做功区域，避免中心位置产生气流涡旋损失做功效率；多片等距分布的径向扇叶采用了适配高转速的翼型截面，在高转速下能够保持稳定的气流输出，同时降低叶片振动带来的噪音与结构疲劳。配套设计的安装盖与连接器结构，能够实现涵道主体与安装基座、动力输出轴的快速定位装配，既保证了扇叶与动力轴的同轴度，避免高速旋转时出现动平衡偏差，也能让整个涵道组件快速固定在安装位上，降低装配调试的难度。

在设计思路上，整个结构优先兼顾了小尺寸下的气动效率与结构可靠性，所有曲面过渡都做了圆角处理，避免应力集中导致的结构失效；涵道壳体的壁厚经过优化，在保证结构强度足以承受高速气流冲击与叶片振动的前提下，尽可能降低整体重量，适配航模类应用对重量敏感的需求。从外形尺寸与安装边界来看，该涵道的主体外径为55毫米，轴向长度适配常规小型无刷电机的安装尺寸，安装盖上预留的定位孔位与连接器的对接尺寸，都匹配行业内通用的小型动力组件安装标准，不需要额外定制转接件就可以直接适配同规格的动力电机与安装基座，安装完成后涵道进气侧与出气侧都预留了足够的气流流通空间，不会因为周边结构遮挡影响进气效率，能够在预设的安装边界内发挥最优的气动性能。
