带侧孔凸台盘状法兰连接结构设计

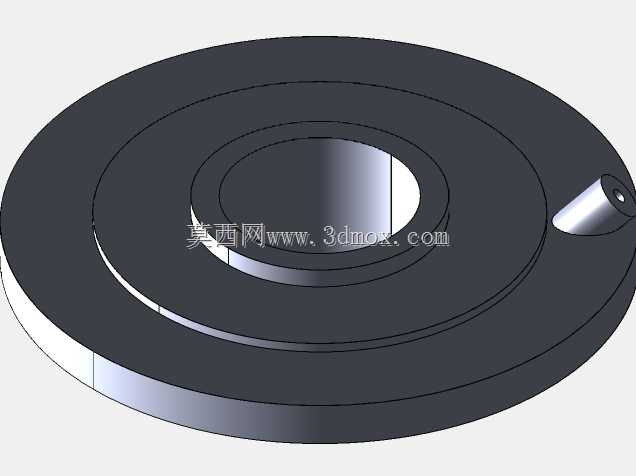

这款带侧孔凸台的盘状法兰，是管路连接系统与承压设备接口中常用的核心连接构件，主要应用在石油化工输送管线、工业流体输送管网、液压动力系统、压力容器端盖连接、中小型泵阀进出口对接等场景中，承担着管路对接紧固、介质密封防漏、轴向载荷传递的核心作用，能够在中低压常温的输送工况下，实现两段管路或是管路与设备端的刚性可拆卸连接，既可以保证连接位置的结构强度，也能为后期管路检修、部件更换预留拆装空间。从功能特性来看，该法兰采用同轴多阶圆盘的主体结构，中心设置贯通的介质流道，流道边缘做了圆角过渡处理，能够减少介质流经接口位置时的紊流与阻力损失，避免直角结构带来的应力集中问题；法兰主体的多层环形台阶结构，既可以适配不同管径的对接管路，也能在台阶位置预留密封垫片的安装槽位，安装时配合橡胶、金属缠绕等材质的密封垫片，通过周向均匀布置的紧固件施加压紧力，就能实现连接位置的静密封，有效防止输送介质的跑冒滴漏。法兰盘边缘设置的斜向凸台带有贯通小孔，该结构主要用于安装压力检测、温度传感的小型探测元件，或是作为管路系统的排气、测压辅助接口，无需在主法兰盘上额外开孔破坏主体受力结构，能够在不影响主连接结构强度的前提下，拓展法兰的功能适配性，满足管路运行状态监测的实际需求。在设计思路上，这款法兰优先保证主体结构的受力均匀性，整体采用轴对称的结构布局，让法兰在承受螺栓预紧力、管路内压带来的轴向载荷时，应力能够均匀分布在整个盘面上，避免局部应力过大导致的法兰变形、密封失效问题；侧置凸台采用斜向平滑过渡的结构与主盘体连接，没有尖锐的转角结构，能够有效降低凸台根部的应力集中系数，即使在管路存在小幅振动的工况下，也能避免凸台根部出现疲劳裂纹。从安装边界来看，该法兰的外径尺寸适配常规中低压管路的安装间距要求，盘体厚度满足对应压力等级的刚度需求，安装时只需将对接端的法兰面与本法兰端面平行对齐，在环形台阶位置放置适配规格的密封垫片，按照对角顺序逐步拧紧周向的连接螺栓，保证各个螺栓的预紧力均匀一致，就能完成可靠连接；侧部凸台的接口采用标准小直径管螺纹规格，能够直接适配常规的测压、测温接头，无需额外加工转换接口，大幅降低现场安装的加工工作量。该法兰的整体结构紧凑，没有多余的冗余结构，在保证结构强度与密封性能的前提下尽可能控制了自身重量，既可以用于新建管路系统的安装，也能作为替换配件适配已投用的同规格管路系统，能够有效提升管路连接的可靠性，降低后期运维的成本。
