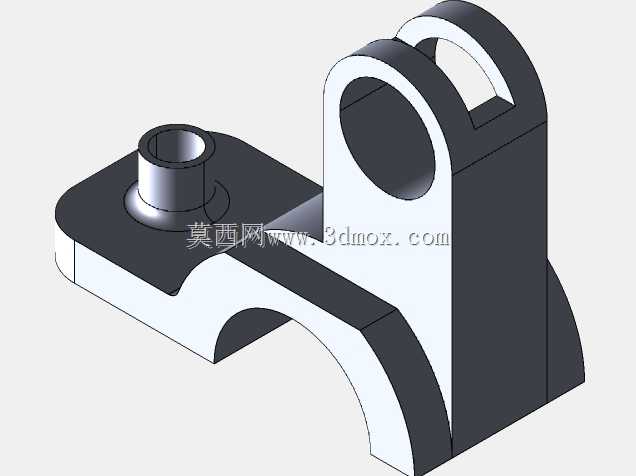

立式铰接式机械支撑固定支架结构设计

该支架属于工业机械领域常用的支撑连接类构件，主要应用在中小型自动化生产线、轻工输送设备、台式加工辅助工装等场景中，承担部件承载、铰接联动、位置固定的核心作用，可作为摆动类执行元件的安装基座，也可作为管线排布、小型功能模块的承托载体，适配多类需要实现铰接转动与刚性支撑结合的装配需求。从实际用途来看，该支架一方面通过底部的弧形避让结构与平面安装区域，可稳固贴合在弧形或平面的设备基体表面，避免安装时与基体原有圆弧结构产生干涉，保证安装贴合度与连接刚性；另一方面上部的带开槽铰接耳座，可穿装铰接销轴，连接摆臂、连杆类传动构件，实现被连接件绕销轴的定角度摆动，侧方的凸台圆柱孔可用于安装定位销、导杆或者小型润滑管路，为相邻部件提供精准的定位基准。从功能特性上看，该支架采用一体化成型的结构设计，无额外拼接焊缝或连接缝隙，整体结构刚性充足，可承受中等强度的径向载荷与摆动冲击力，铰接耳处的开槽设计可在销轴穿装后通过紧固件实现间隙微调，补偿长期铰接转动产生的磨损量，延长构件的使用寿命，底部的弧形过渡结构可分散承载时的应力集中，避免长期受载出现根部断裂的问题。设计思路上，该支架优先保障安装适配性与铰接运动的可靠性，整体结构将支撑底座与铰接耳做一体化融合，减少了分体装配带来的累积误差，安装面的设计同时兼顾了平面安装与弧面贴合的需求，可适配更多不同的设备基体结构，铰接孔的轴线与底座安装面保持严格的垂直精度，保证铰接转动时无卡滞、偏磨问题，侧方凸台的孔位与主铰接孔保持固定的位置公差，可满足相邻定位部件的同轴度要求。外形尺寸与安装边界方面，该支架整体属于中小型支撑构件，底座横向跨度适配常规100-150mm规格的设备安装梁，上部铰接耳的内孔直径适配常用的12-20mm直径铰接销轴，侧方凸台的圆柱高度控制在不超出铰接耳的外侧轮廓范围，避免与相邻摆动部件产生运动干涉，底部弧形避让的弧度适配直径80-120mm的圆柱类基体，安装时可通过底座平面区域的预留孔位穿装螺栓完成固定，整体安装占用空间紧凑，不会过多挤占设备内部的装配空间，可在有限的安装区域内同时实现支撑、铰接、定位三重功能。
