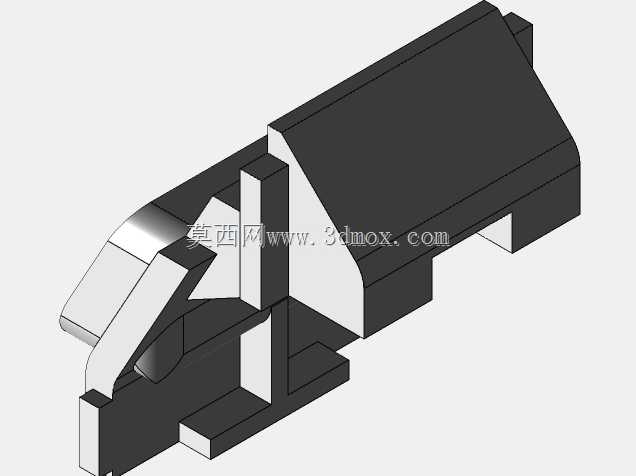

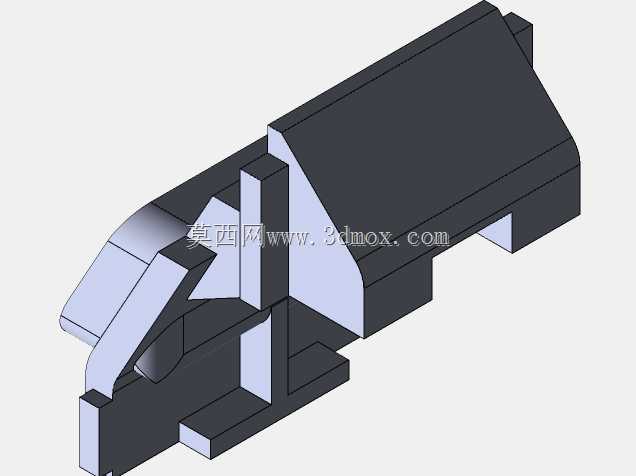

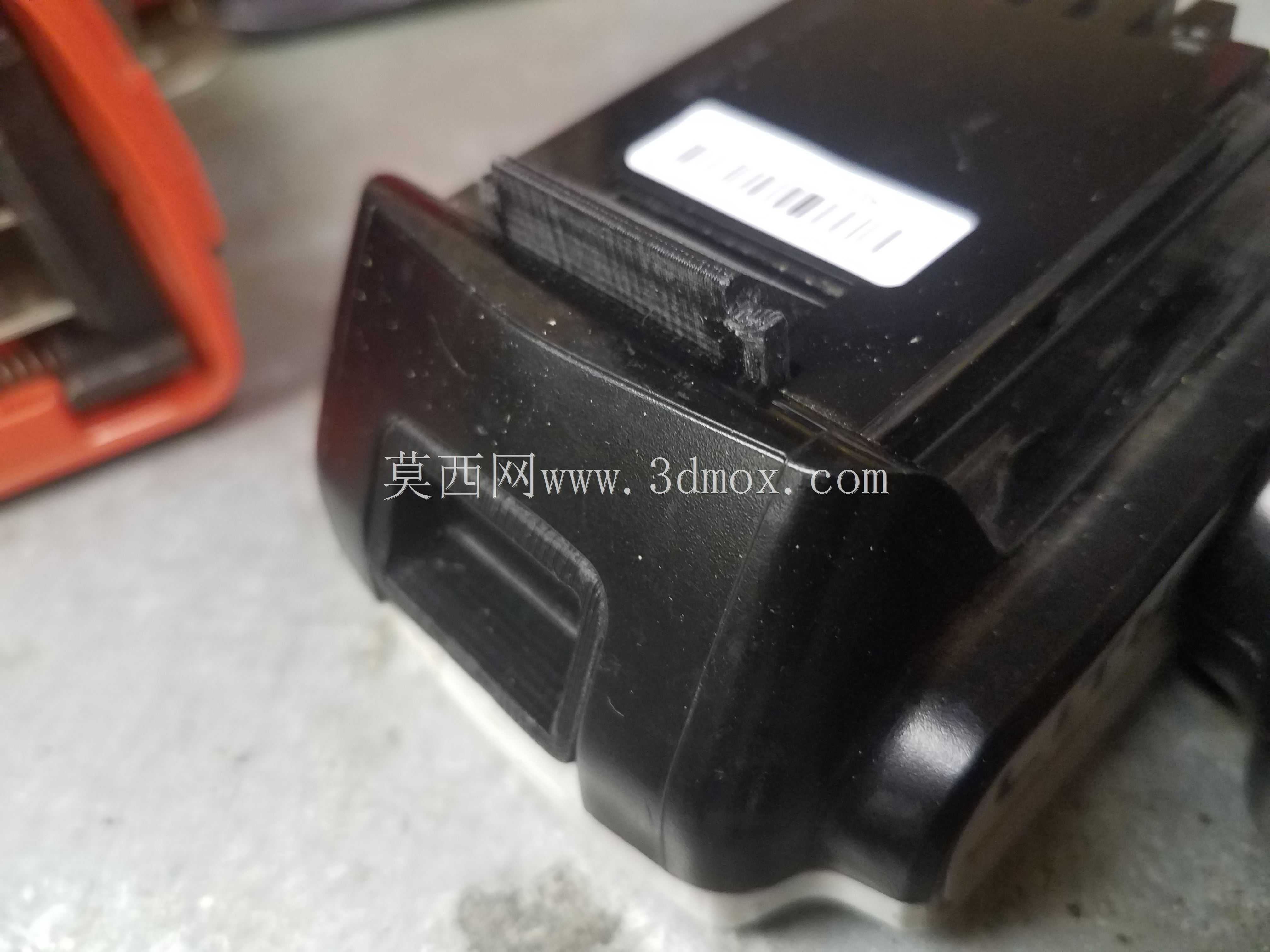

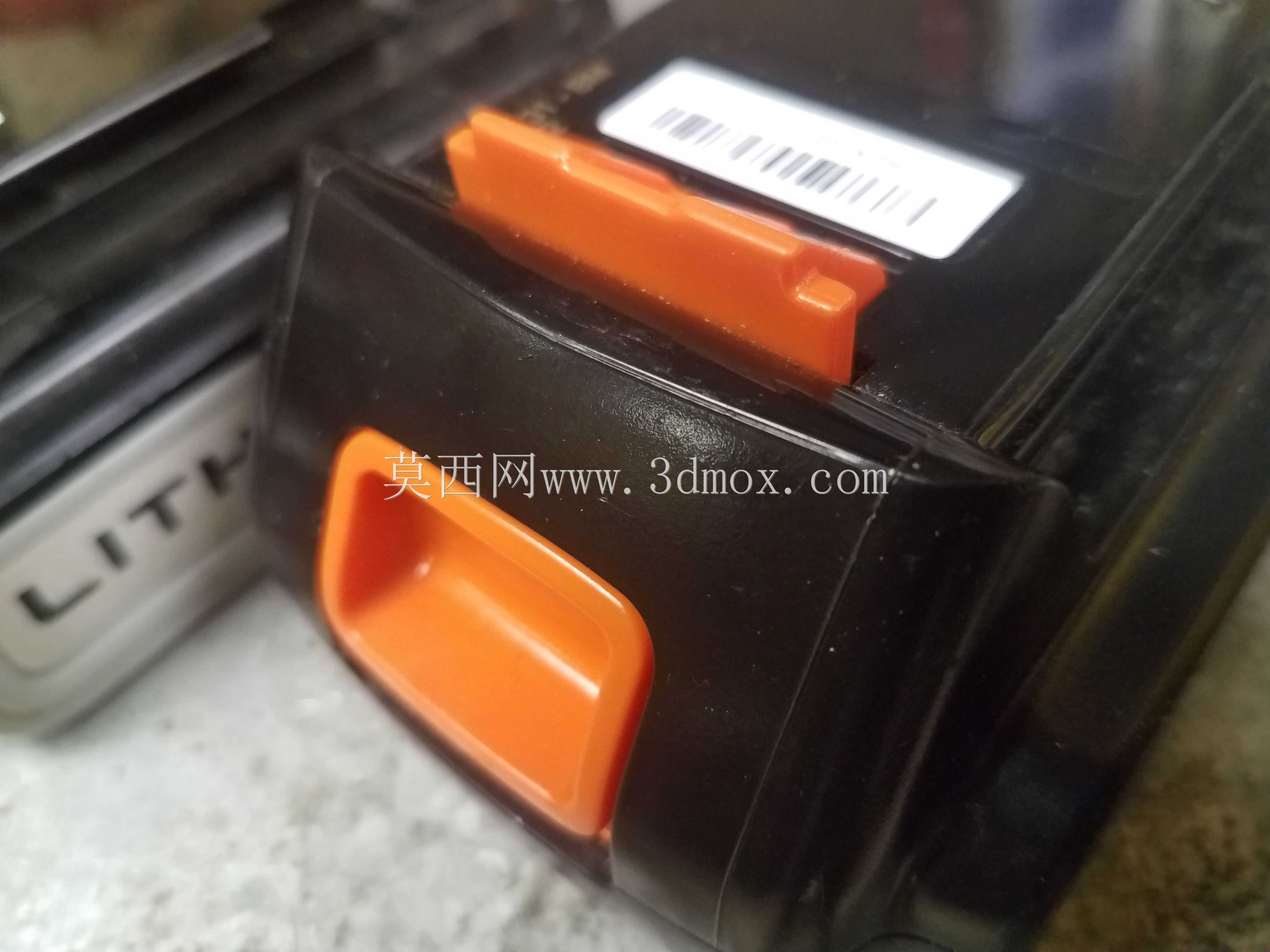

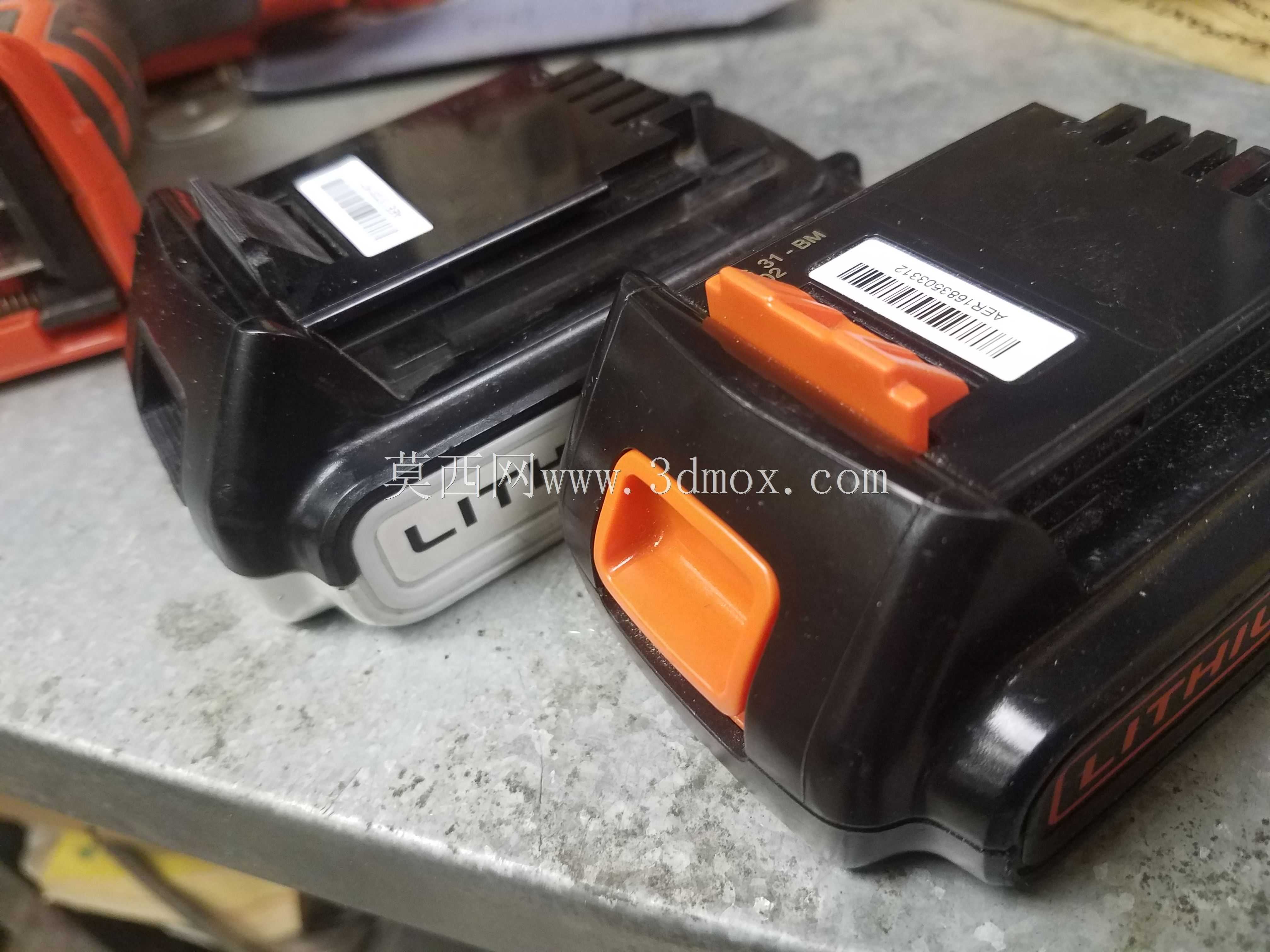

百得20V电动工具电池卡扣式闩锁结构

该结构件是手持电动工具电池包与主机连接的核心锁紧部件，主要应用于20V电压平台的充电式手持电动工具场景，覆盖电钻、冲击起子、角磨机、往复锯等多款同电压平台的锂电工具产品，承担电池包与主机的快速锁紧、便捷拆卸以及连接稳固性保障的核心作用，是锂电工具供电连接系统中不可或缺的功能结构件。在实际使用场景中，工人手持电动工具进行高空作业、狭窄空间作业或是高频振动作业时，该闩锁结构需要持续提供可靠的锁紧力，避免电池包因设备振动、磕碰或是操作时的晃动出现松脱断电的问题，保障作业过程的连续性，同时在需要更换电池时，只需按压闩锁的解锁端即可快速完成电池拆卸，无需额外工具辅助，大幅提升电池更换的效率，适配工地、装修车间、户外维修等多场景下的快节奏作业需求。从功能特性来看，该闩锁采用弹性卡扣式锁紧原理，结构本身集成了弹性悬臂与锁紧卡勾，依靠塑料材质自身的弹性形变实现锁紧与解锁动作，无需额外加装弹簧等附属零件，减少了装配工序与零件数量，降低整体的生产成本与后期故障概率。锁紧状态下卡勾嵌入主机对应的卡槽内，可承受多方向的拉扯力，避免电池沿插拔方向松脱，同时侧面的定位结构可限制电池的横向窜动，保障电池与主机的电极连接对位精准，不会出现接触不良的问题。在设计思路上，该结构充分考虑了手持电动工具的使用工况，整体采用一体化注塑成型的结构设计，将解锁按压区、弹性悬臂、锁紧卡勾、安装定位面整合为单一零件，减少装配公差累积带来的卡滞问题。解锁按压区设置了符合人体工学的斜面造型，按压时手指受力均匀，不会出现硌手的问题，按压行程经过反复校核，既保证解锁时卡勾能够完全脱离主机卡槽，又避免行程过大导致弹性悬臂出现不可逆的塑性形变。外形与安装边界方面，该闩锁整体为长条状适配电池包壳体的安装槽位，所有安装定位面均与电池包壳体的内壁贴合，安装后外表面与电池包外壳保持齐平，不会出现突出的棱角，避免使用过程中勾挂衣物或是磕碰外物。卡勾的伸出高度经过精准计算，既保证足够的啮合深度提供可靠锁紧力，又不会因为啮合过深导致解锁阻力过大，同时结构的壁厚设计均匀，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，保障零件的尺寸精度与结构强度，在反复插拔解锁上千次后仍能保持稳定的弹性与锁紧力，满足电动工具全生命周期的使用需求。
