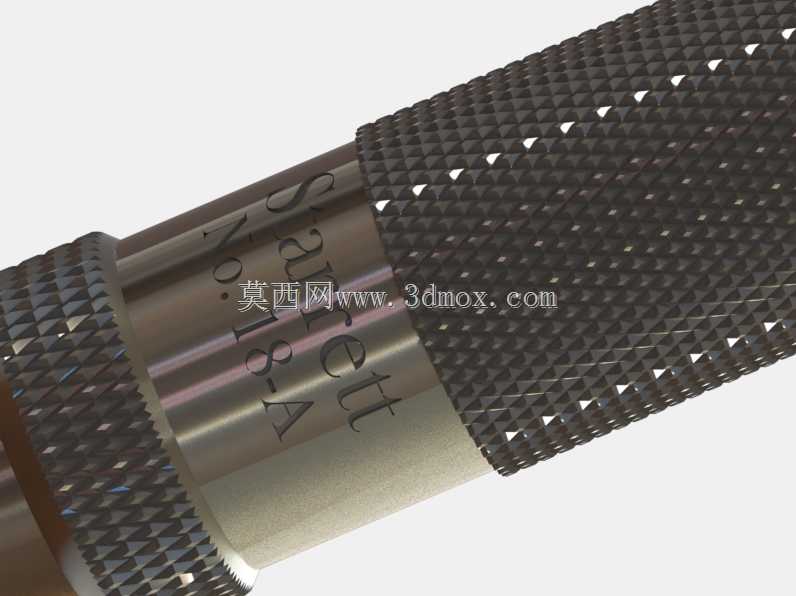

斯塔雷特18-A号弹簧加载中心冲结构

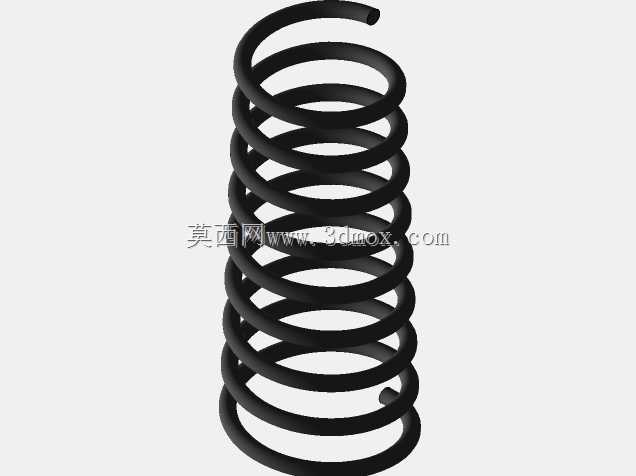

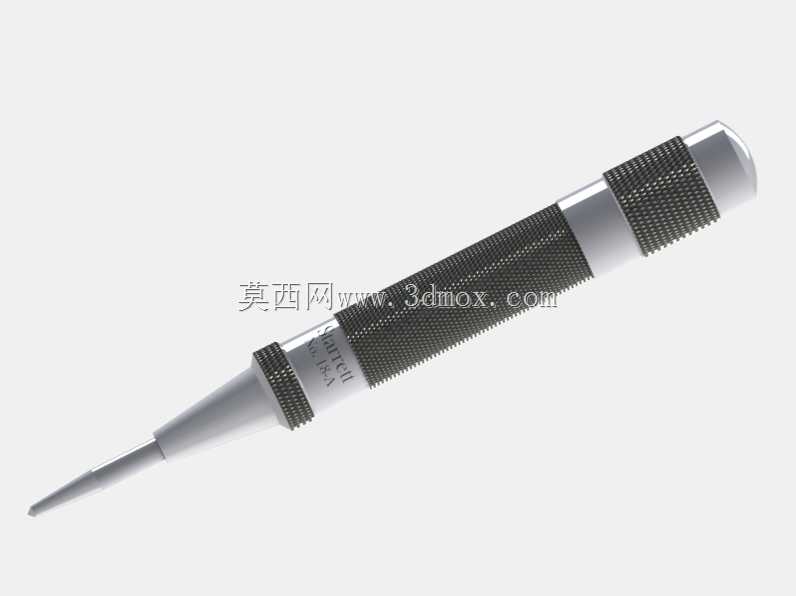

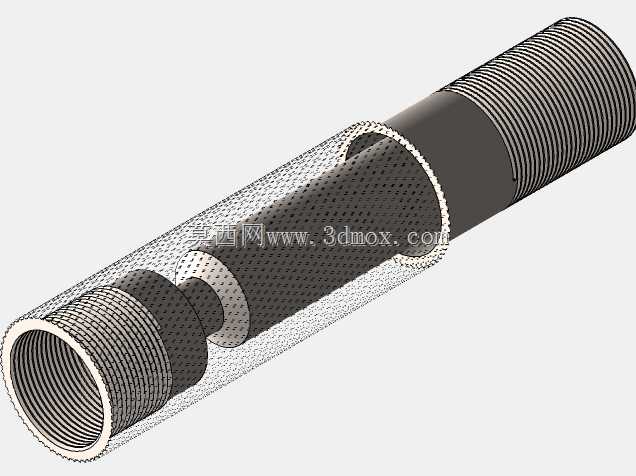

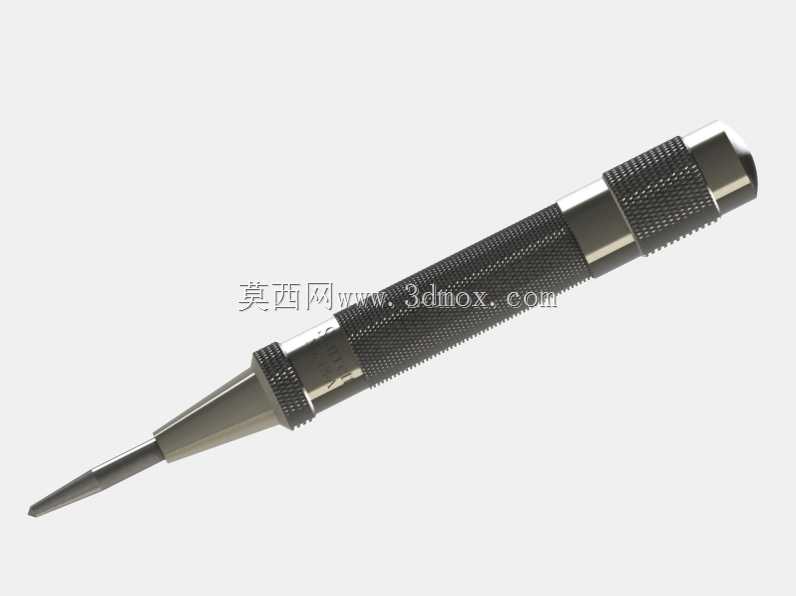

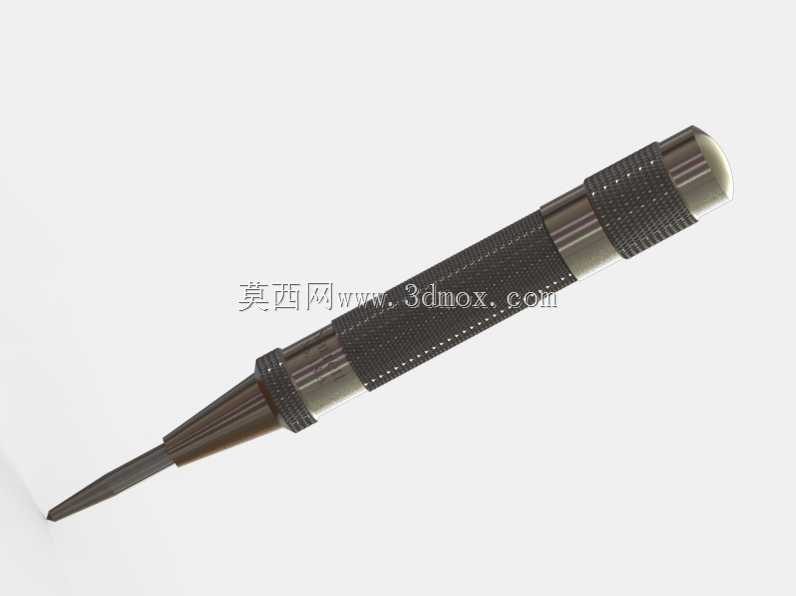

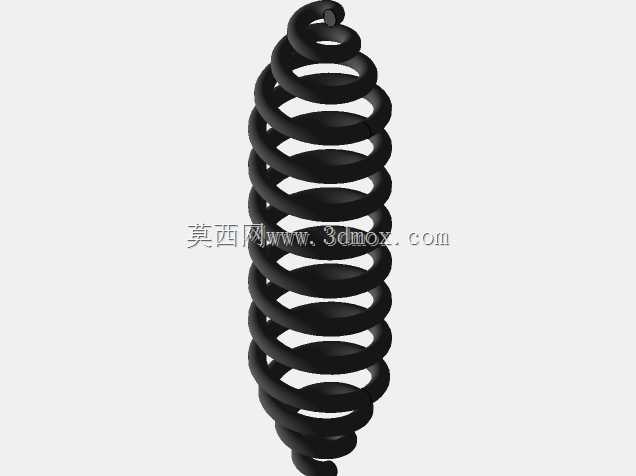

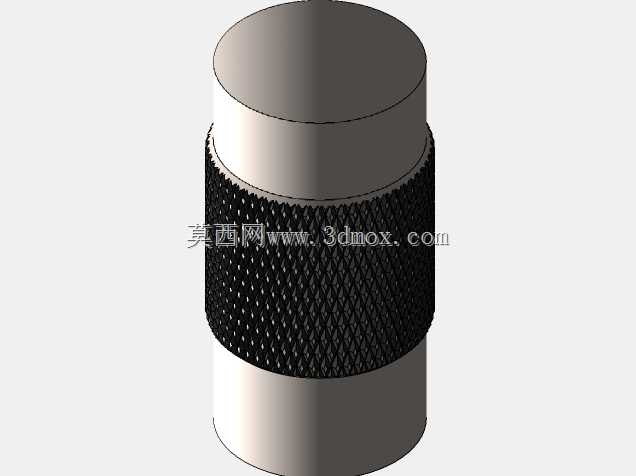

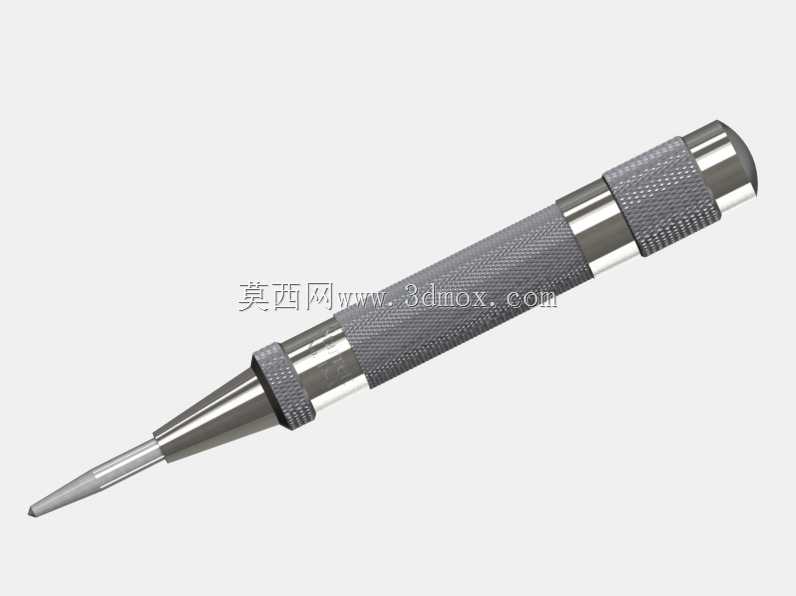

日常钳工划线作业里，在待钻孔的工件表面打出精准定位冲眼，是避免钻头跑偏、保证孔位加工精度的核心前置工序，这款弹簧加载中心冲就是针对这类作业场景设计的手动定位工具，和传统需要配合手锤敲击的普通中心冲不同，它依靠内部弹簧蓄能结构完成冲头冲击动作，单手即可完成操作，在狭小作业空间、高空手持作业等无法双手配合抡锤的场景下，作业效率和操作安全性都有明显提升。从结构设计逻辑来看，这款中心冲整体采用细长圆柱笔式外形，主体外壳做了网纹滚花处理，增大握持摩擦力的同时，也能在沾附少量切削液、油污的工况下保持稳定握持，不会出现打滑脱手的问题。冲头部分采用高硬度合金工具钢材质，端部磨成60度标准锥角，冲尖圆弧半径控制在0.2mm以内，既保证冲眼的定位精度，也能避免冲尖过脆在敲击硬质工件时出现崩裂。内部的弹簧加载机构做了两级力值设计，握持端的按压帽通过行程触发内部锁止机构释放弹簧势能，冲击行程控制在1.5mm左右，既可以在普通低碳钢、铝合金工件表面打出深度0.1mm左右的清晰定位冲眼，也不会因为冲击力过大在薄壁工件表面造成凹陷变形。设计过程中重点考虑了不同工况的使用需求，整体长度控制在150mm左右，最大握持直径16mm，和普通记号笔的尺寸接近，可以直接放在工作服笔袋中随身携带，不需要额外配备工具收纳套。冲头和主体之间采用快换式连接结构，当冲尖出现磨损、崩缺时，不需要拆解整个主体结构，直接旋下前端固定套即可更换备用冲头，日常维护成本更低。外壳的金属隔段做了防锈氧化处理，在潮湿的机加工车间环境下长期存放也不会出现锈蚀卡滞的问题，内部弹簧采用不锈钢材质，避免长期使用后弹簧生锈导致冲击力衰减、触发卡滞的问题。在实际使用场景中，除了常规的钻孔定位冲眼，这款中心冲还可以用来在装配过程中打出零件对位标记、在已加工工件表面做轻微标识，不会像敲击式中心冲那样因为力度控制不当损伤工件已加工表面。针对不同硬度的工件，这款中心冲还可以通过尾部的调节旋钮调整弹簧预紧力，在加工不锈钢、淬火钢等硬质材料时调大弹簧预紧力获得更大冲击能量，在铜件、塑料件等软质材料上作业时调小预紧力，避免冲眼过深影响后续加工。整个结构没有多余的外置零件，所有活动部件都封闭在外壳内部，作业过程中不会出现零件脱落、铁屑进入机构内部的问题，适合在多铁屑、多粉尘的机加工现场长期使用。
