双自由度多关节工业机械手结构设计

这款双自由度关节式机械手，主要面向轻载工业自动化作业场景设计，可适配小型零部件分拣、工位上下料、精密装配辅助、实验教学演示等多种作业需求，能够在固定安装工位完成平面及小范围空间内的工件转运、姿态调整动作，替代人工完成重复性高、定位精度要求稳定的单调作业，有效降低一线操作工人的重复劳动强度，提升小型产线工位的作业一致性与运转效率。

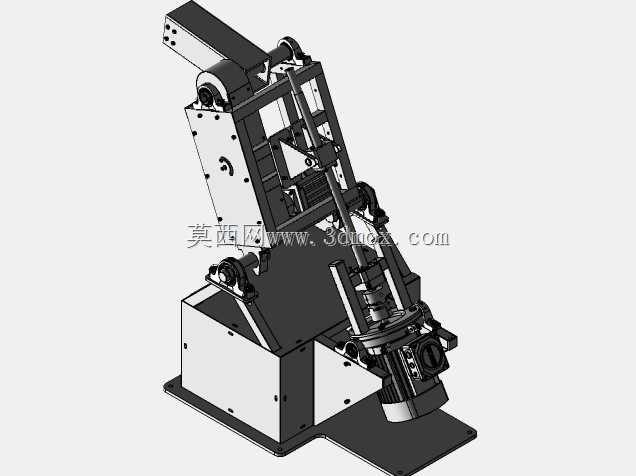

从功能特性来看，该机械手采用双回转自由度搭配末端执行器安装接口的结构布局，底座承载整个臂体的驱动与传动组件，下部回转关节可实现臂体整体绕底座竖直轴线的大范围角度回转，上部关节可实现臂段绕水平铰接轴线的俯仰摆动，两个自由度协同动作即可覆盖安装工位前方扇形区域内的作业范围，末端预留的标准安装位可根据实际作业需求搭配夹爪、吸盘、小型工具头等不同执行端，适配不同材质、不同形状工件的作业需求，臂体内部集成传动与走线结构，避免管线外露造成的作业干涉与管线磨损问题，整体结构紧凑无冗余外凸部件，作业过程中不会与周边工位设备产生碰撞干涉。

在设计思路上，该机械手优先兼顾结构刚性与轻量化需求，底座采用箱式钣金焊接结构，既保证足够的配重稳定性避免臂体动作时出现倾覆，又通过镂空减重设计控制整体自重，臂段采用板件拼接式框架结构，在保证铰接位置刚性、避免动作过程中臂体形变抖动的前提下，尽可能降低运动部件的重量，减小驱动负载，提升动作响应速度；铰接位置采用标准轴承配合定位轴的结构，保证回转间隙可控，长期运行也不会出现明显的精度衰减，驱动组件的安装位预留了足够的维护操作空间，日常检修、部件更换无需完全拆解整机，可有效降低后期运维成本。

从安装边界来看，该机械手底座为方形平板安装结构，安装时只需在工位台面对应位置预留匹配的固定孔位即可完成固定，安装基面要求平整无明显倾斜，底座后方预留驱动元件与管线的接入空间，作业时需保证底座前方扇形覆盖区域无固定障碍物，臂体完全伸展时的作业半径可覆盖常规小型工位的操作范围，整体安装占用空间小，无需对现有产线工位进行大规模改造即可快速部署适配，既可以作为独立作业单元完成单工位作业，也可以多台组合搭配完成多工序衔接的流水线作业，适配电子零部件组装、小五金加工、教学实训平台搭建等多种场景的使用需求。
