冲击式水轮机转轮核心结构设计

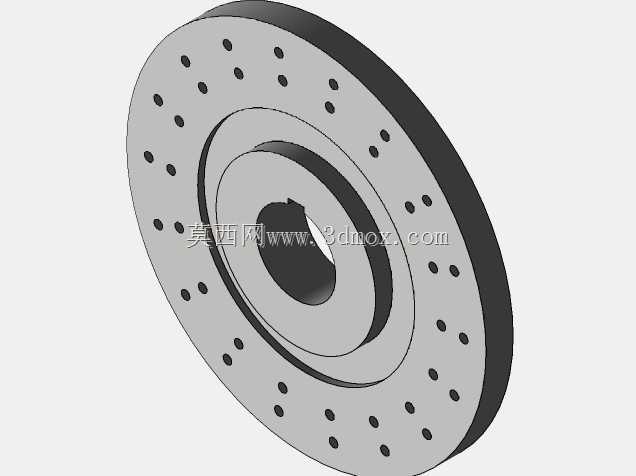

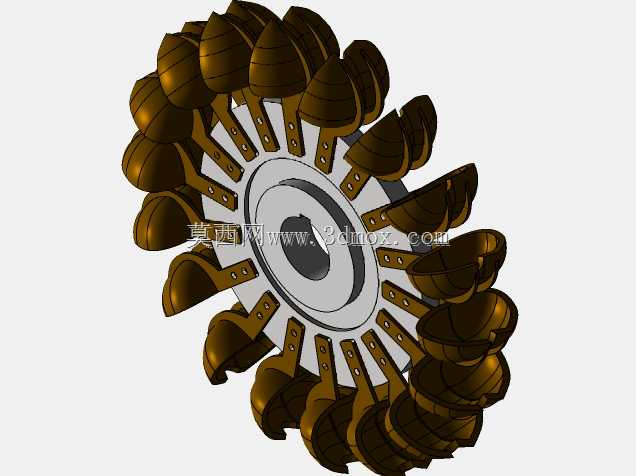

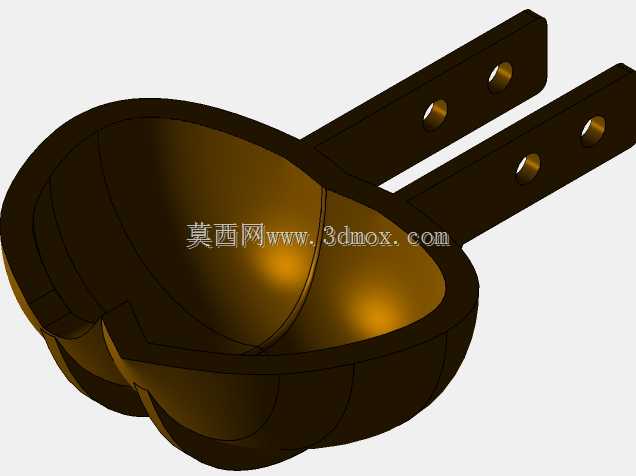

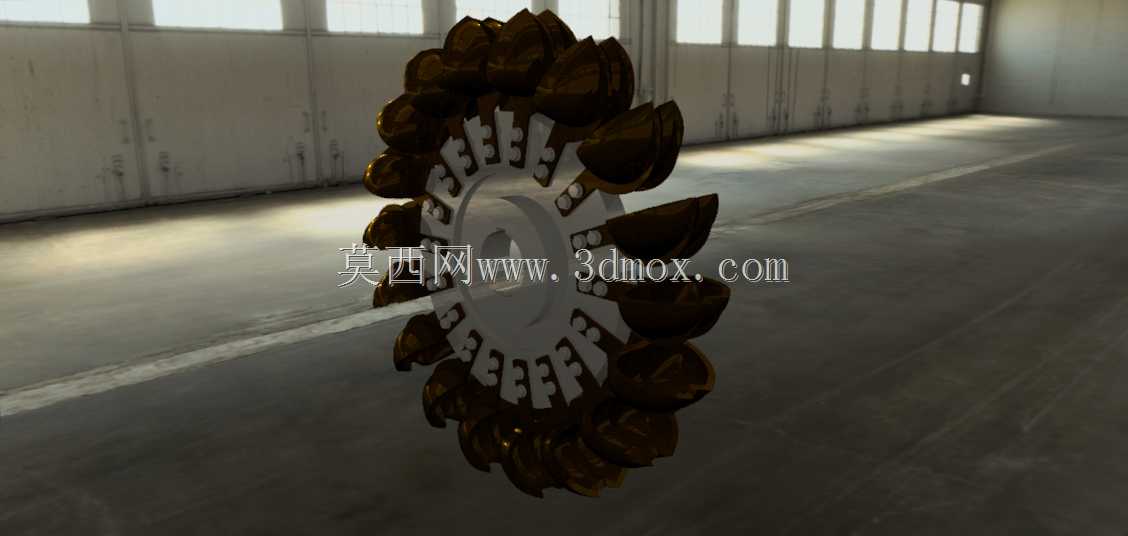

该三维结构为冲击式水轮机的核心转轮部件，主要应用于高水头、小流量的水力发电站场景，是将水流动能转化为旋转机械能的核心执行构件，在山区小型水电、梯级电站的高落差引水式发电系统中承担着能量转换的关键作用，直接决定整套水轮发电机组的能量利用效率与运行稳定性。从实际用途来看，该部件承接引水管道喷射出的高速高压水流，通过轮体上的做功结构承接水流冲击力，带动主轴旋转从而驱动发电机完成发电作业，适配水头范围在百米以上的冲击式水电工况，相比混流式、轴流式水轮部件，更适合流量波动较大、引水落差较高的山区电站使用场景。从功能特性来看，该轮体采用同轴阶梯式轮毂设计，中心设置带键槽的主轴安装孔，可通过平键实现与动力输出主轴的周向固定，传递大扭矩的同时避免运转过程中出现周向滑移；轮盘外缘均匀排布多组安装孔位，可用于固定水斗式做功勺斗，保证圆周方向受力均匀，降低运转过程中的动不平衡量；轮盘采用等强度变厚度设计，靠近轮毂区域厚度更大，可承受主轴传递的扭矩与水流冲击带来的交变载荷，外缘区域适当减薄以控制整体转动惯量，兼顾结构强度与启停响应速度。从设计思路来看，整体结构围绕冲击式水轮机的受力特点展开，首先确定中心主轴的安装轴径与键槽尺寸，匹配对应功率等级的主轴输出规格，再根据设计水头与流量参数确定轮盘的整体外径，保证水流喷射点落在水斗的最佳做功位置；轮盘上的安装孔采用圆周均布设计，孔位排布避开应力集中区域，相邻孔位之间保留足够的壁厚以满足强度要求，同时通过对称排布的孔位设计降低轮体的动不平衡量，减少高速运转过程中的振动与轴承磨损。从外形尺寸与安装边界来看，该轮体为圆盘式回转结构，轴向安装尺寸由轮毂的轴向长度决定，可适配对应宽度的轴承座安装间距，径向最大尺寸为轮盘外径，安装时需保证轮盘外缘与机壳内壁保留足够的安全间隙，避免运转过程中出现碰擦；中心安装孔的公差采用基孔制过渡配合，可保证与主轴的装配同轴度，键槽尺寸匹配标准平键规格，无需额外定制连接件即可完成装配，轮盘上的安装孔采用通孔设计，可通过螺栓直接固定外侧的水斗组件，后期维护更换易损水斗时无需拆卸整个轮体，降低现场运维的工作量与成本。
