水力冲击式水轮机结构设计方案

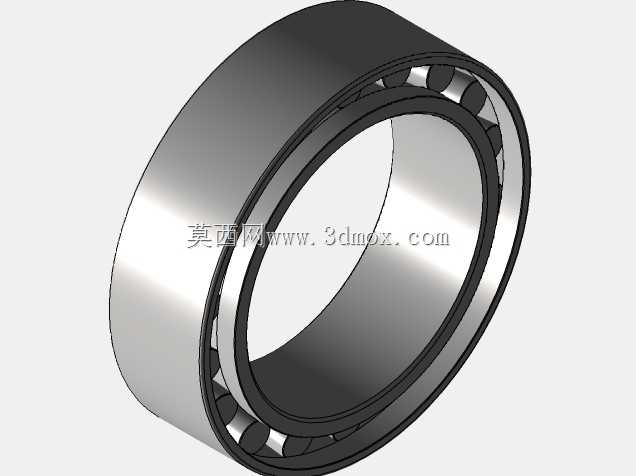

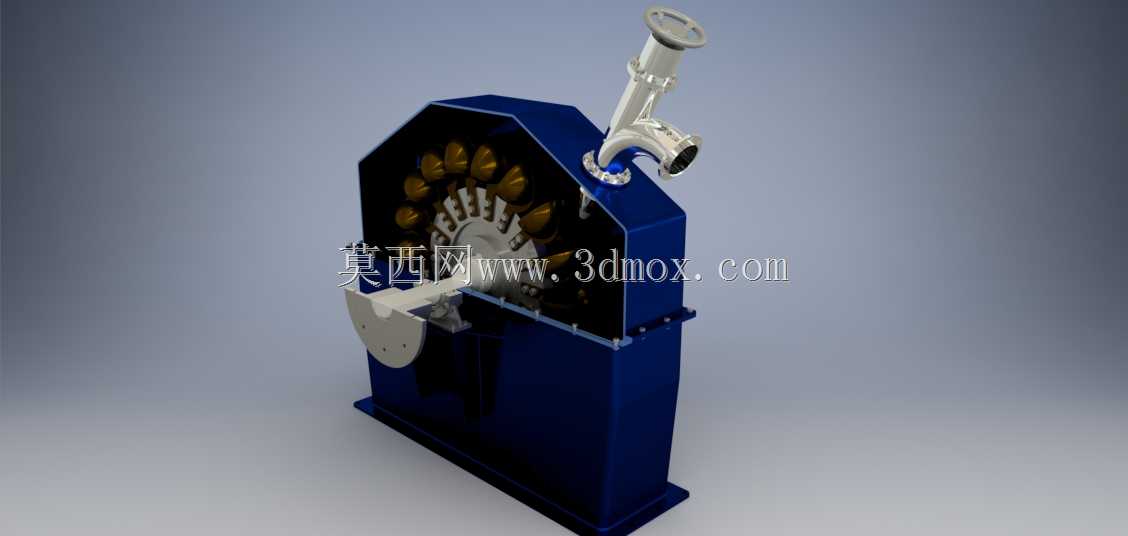

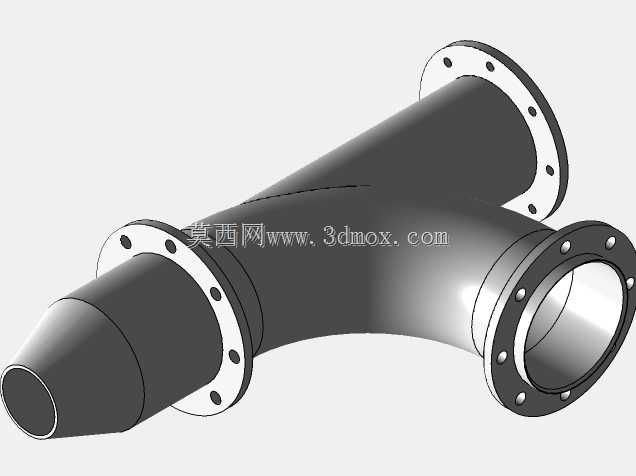

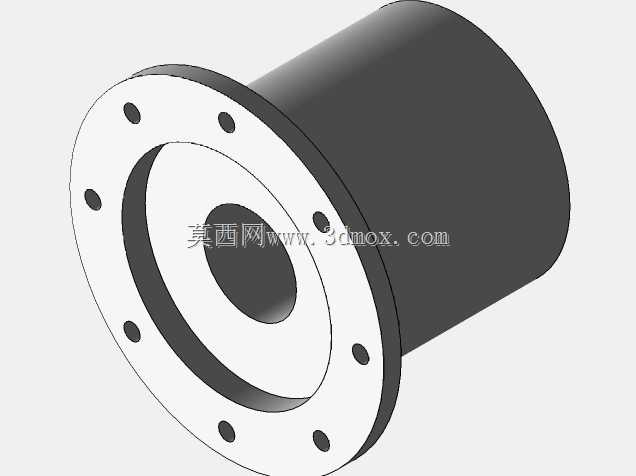

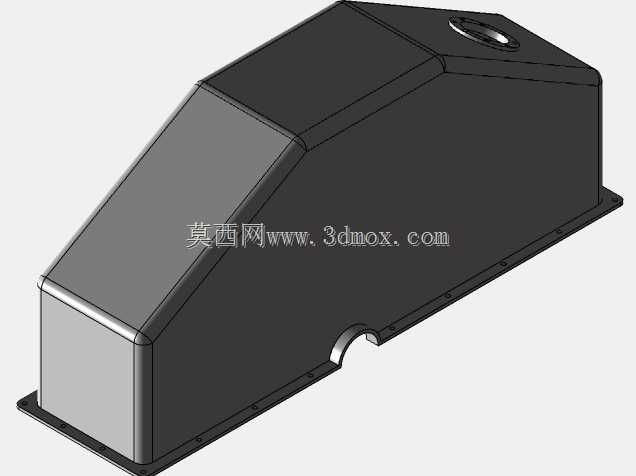

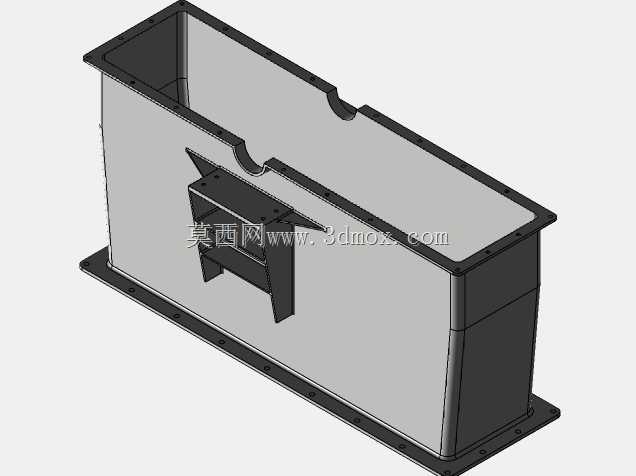

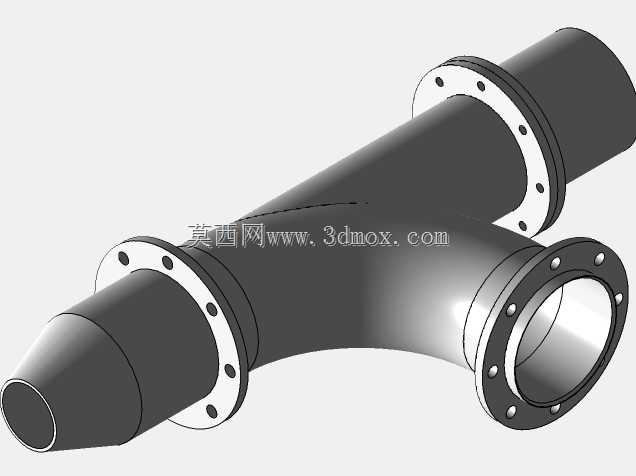

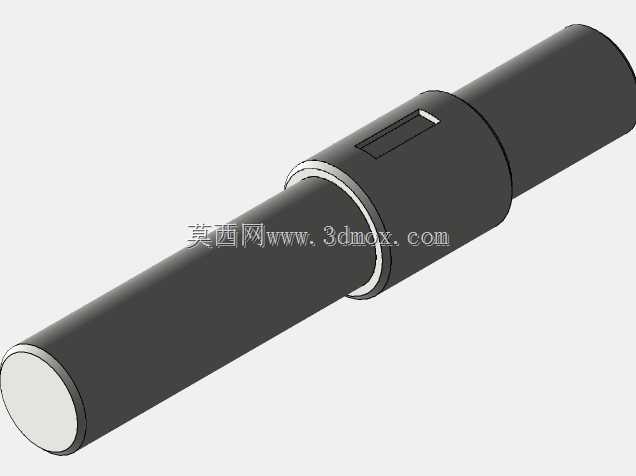

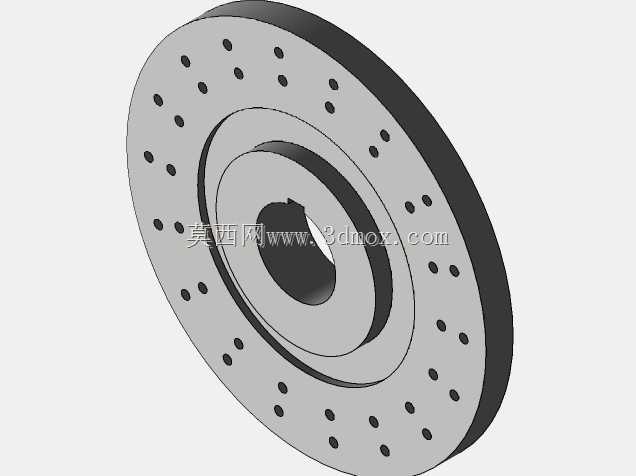

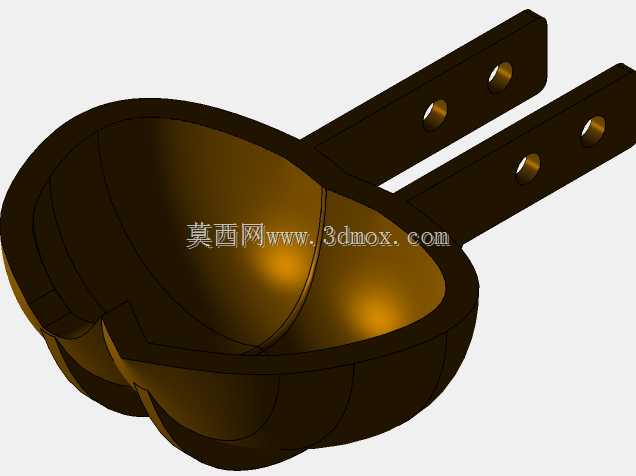

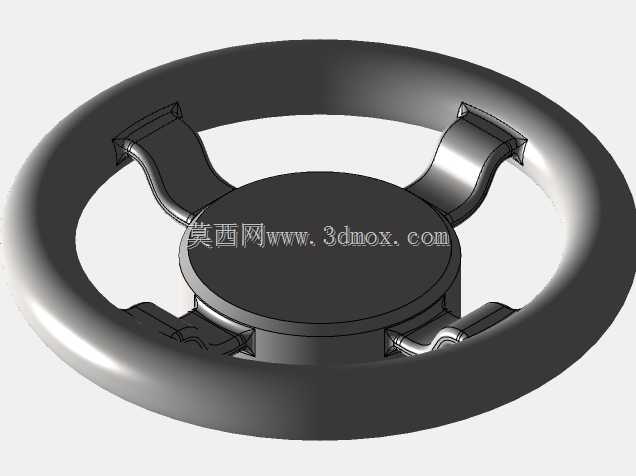

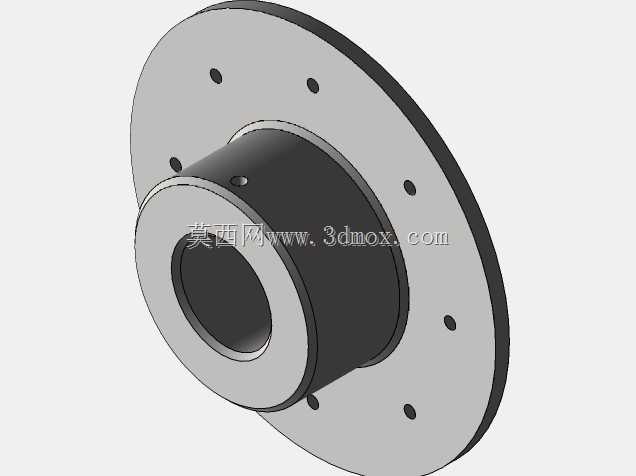

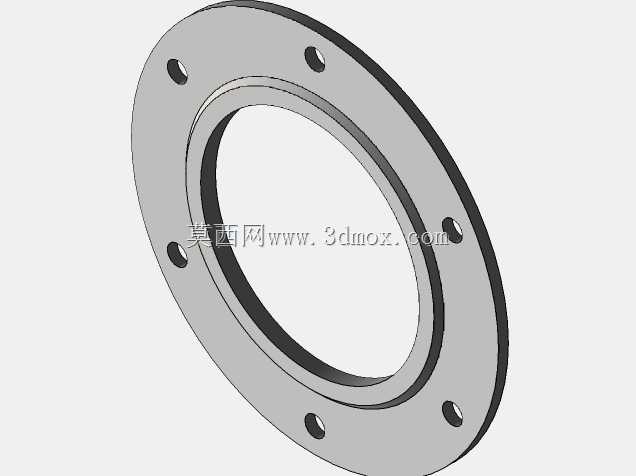

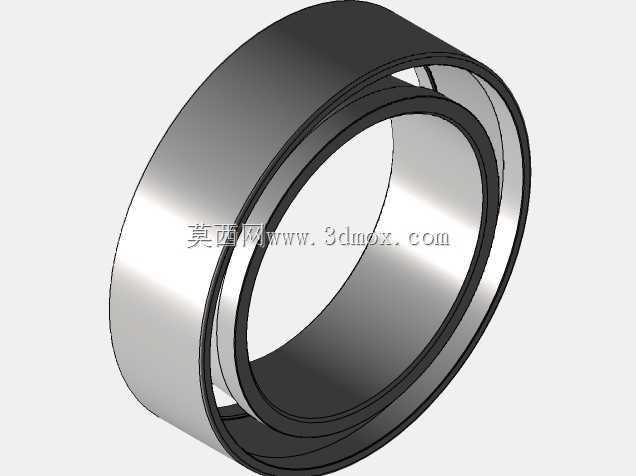

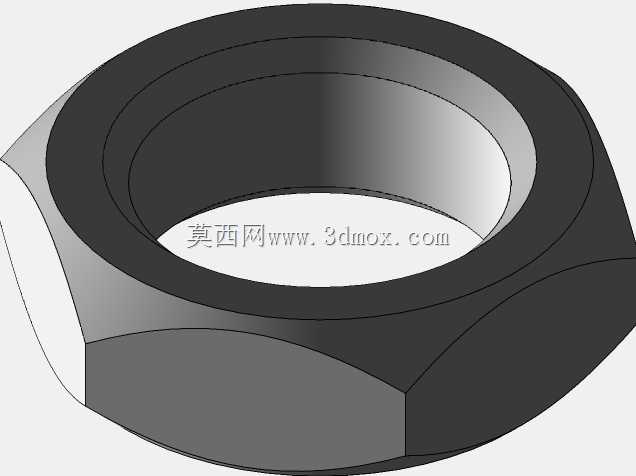

冲击式水轮机是水力发电领域中高水头小流量工况下的核心能量转换设备，主要应用于山区中小型水电站、高落差引水式发电站、工业余压能量回收系统等场景，能够将高压水流的动能高效转化为旋转机械能，进而驱动发电机产出电能，是适配高水头水力资源开发的核心动力装置。该设备的核心工作逻辑是通过进水喷嘴将高压导水管道内的压力水流转化为高速自由射流，精准冲击转轮外缘的勺型斗叶，利用水流动量变化产生的切向力推动转轮做定轴旋转，将水流携带的动能转化为输出轴的旋转扭矩，完成能量转换过程。从功能特性来看，该设计采用单喷嘴侧置进水结构，进水端配置手动调节手轮，可通过调整喷嘴内部的喷针行程改变射流流量与流速，适配不同水头下的出力调节需求，在负荷波动时能够稳定维持转轮转速，保障输出电能的频率稳定性；转轮周向均匀布置的斗叶采用对称曲面设计，能够让冲击后的水流沿斗叶曲面顺畅向两侧排出，避免回水干扰后续射流做功，有效降低水力损失，提升整体能量转换效率。在设计思路层面，整体采用立式箱型机座承载结构，机座作为核心承载部件，既为转轮、进水喷嘴、输出轴系提供稳定的安装定位基准，又通过封闭的壳体结构约束射流飞溅的水流，将做功后的废水导流至下部排水通道排出；输出轴采用悬臂式支撑结构，一端连接转轮，另一端延伸至机座外部用于连接发电机或传动装置，轴系与机座的衔接位置设置密封结构，防止机座内的水体外泄。从安装边界与尺寸适配来看，该模型的整体布局紧凑，进水喷嘴沿机座上部斜向布置，进水接口朝向侧上方，可直接对接高压引水管道，无需额外设置复杂的引水弯管结构；机座底部设置平整的安装基面，预留有螺栓固定点位，可直接固定于水电站厂房的混凝土基础平台上，安装时需保证转轮旋转平面与喷嘴射流中心线完全重合，输出轴的水平度偏差控制在允许范围内，避免运行过程中出现偏磨、振动超标等问题。设备整体的外形尺寸适配中小型水电站的机房布置要求，无需占用过大的安装空间，后期维护时可直接打开机座上部的检修盖板，对转轮斗叶、喷嘴喷针等易损部件进行检查更换，大幅降低运维难度与成本。
