机床用开槽式平刨切削刀具结构设计

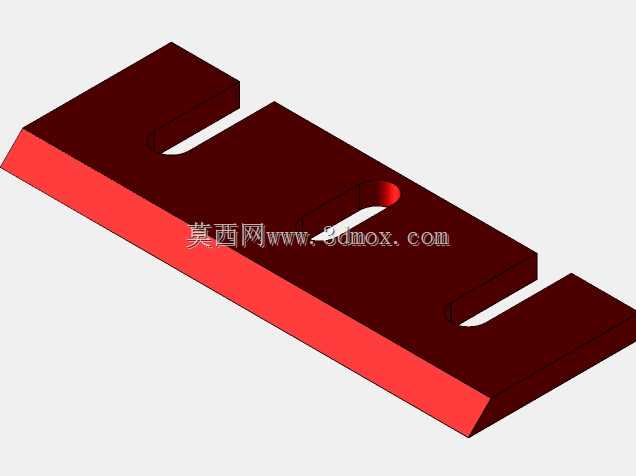

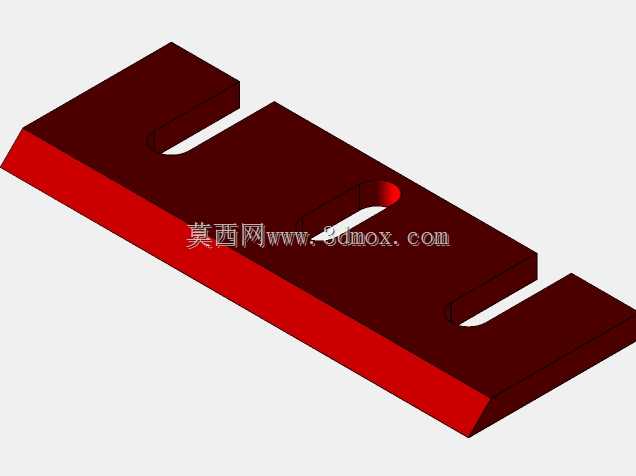

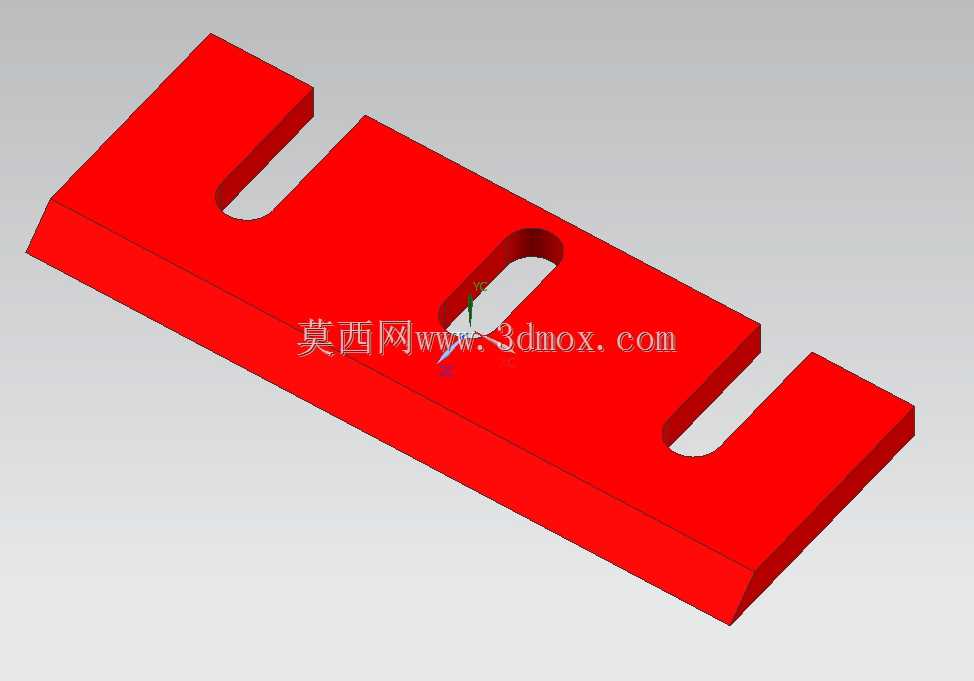

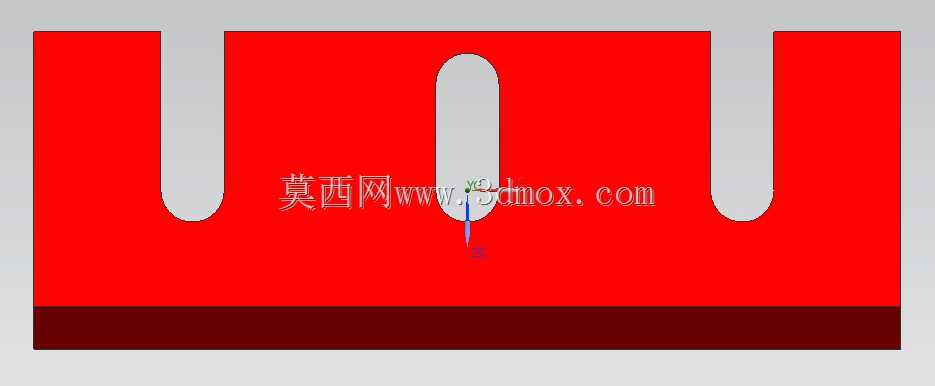

这款刨刀是金属切削加工场景中配套牛头刨床、龙门刨床使用的专用切削刀具，主要承担平面、直槽类工件的刨削加工作业，在普通机械加工车间的中小批量金属件粗加工、半精加工工序中应用广泛，可适配铸铁、碳素结构钢、有色金属等多种常见加工材质的切削需求，能够在低速往复切削工况下稳定完成工件表面材料去除作业。从功能特性来看，该刨刀采用整体式长条扁平结构设计，刀体上开设的三处U型开槽结构，一方面用于实现刀具在刀架上的快速装夹定位，通过开槽与刀架定位凸台的配合，可快速调整刀具的伸出长度，适配不同切削深度的加工需求，同时避免装夹过程中刀具发生偏转，保证切削刃与工件加工面的平行度；另一方面开槽结构能够有效释放刀体内部的加工应力，降低刀具在热处理过程中出现变形开裂的概率，同时在切削过程中可阻断切削振动的传递路径，提升切削过程的稳定性，减少振纹的产生。在设计思路上，该刨刀优先考虑了切削作业的刚性需求与装夹便捷性，刀体主体采用等厚度矩形截面设计，保证刀体具备足够的抗弯强度，能够承受刨削过程中较大的冲击载荷，避免切削过程中出现崩刀、让刀现象；切削端采用斜角过渡设计，可有效减小刀具切入工件时的冲击阻力，同时优化切屑的流出方向，避免切屑刮伤已加工表面。三处U型槽的尺寸与间距经过匹配性设计，可适配市面上多数常规刨床刀架的安装孔位，无需额外改装即可直接装夹使用，刀体的整体长度、宽度与厚度尺寸均按照通用刨刀的安装边界设计，装夹时刀具伸出刀架的长度可根据加工需求在0至30毫米范围内调整，既保证足够的装夹夹持力，又避免刀具伸出过长导致刚性不足。刀具的刃口部位预留了足够的刃磨余量，经过多次刃磨后仍可保持稳定的切削性能，可有效延长刀具的整体使用寿命，降低加工过程中的刀具耗材成本。
