龙门式数控雕刻切割加工设备结构

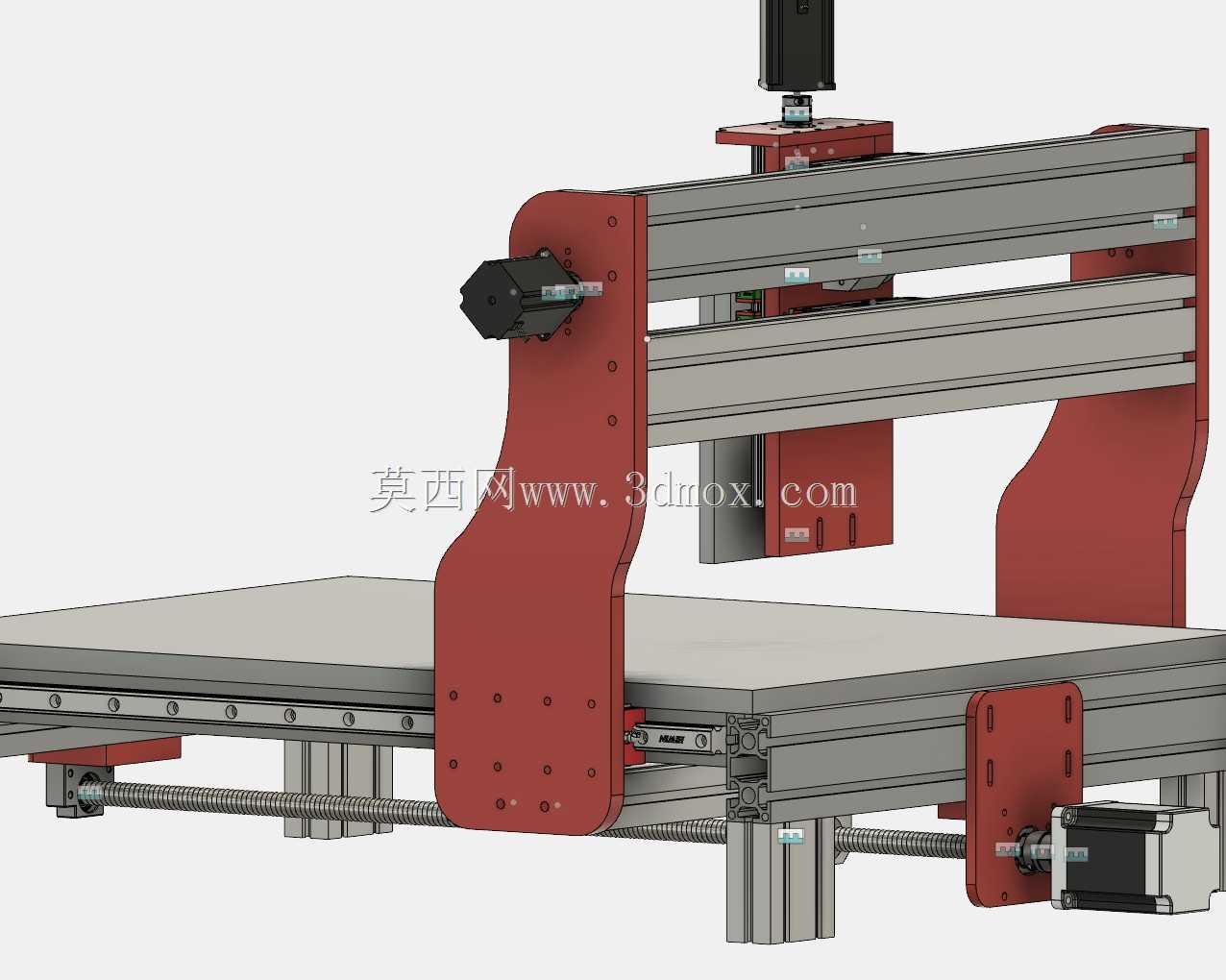

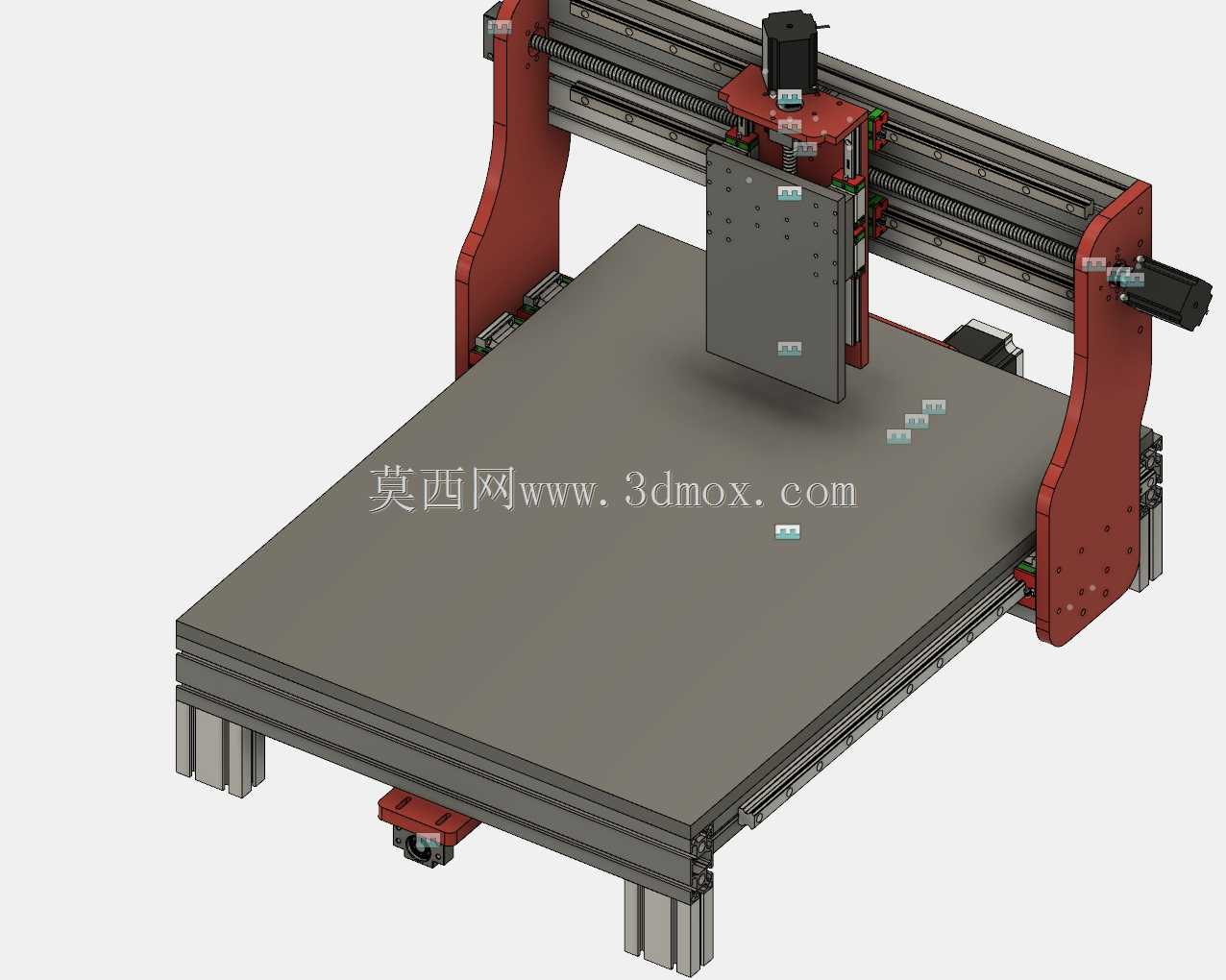

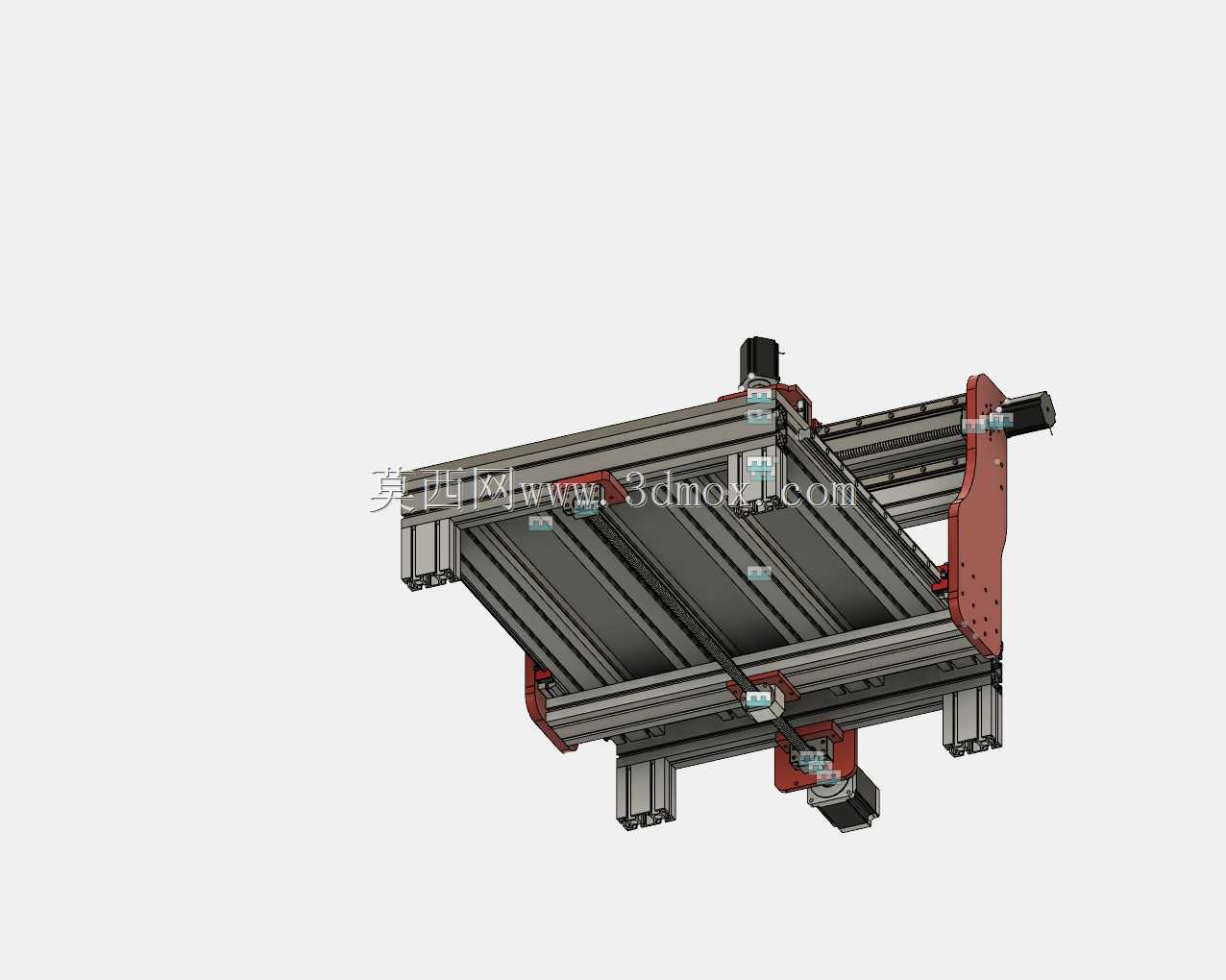

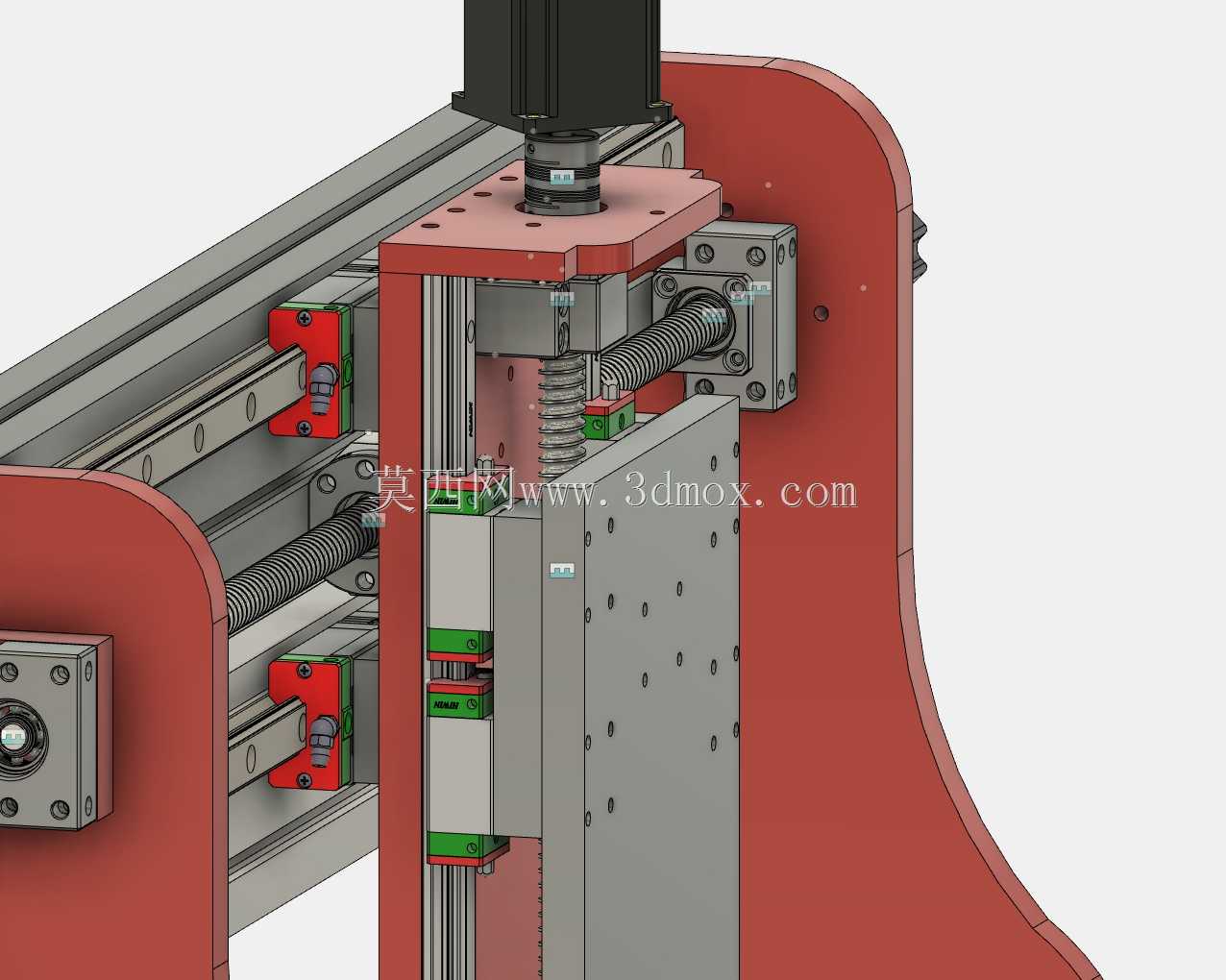

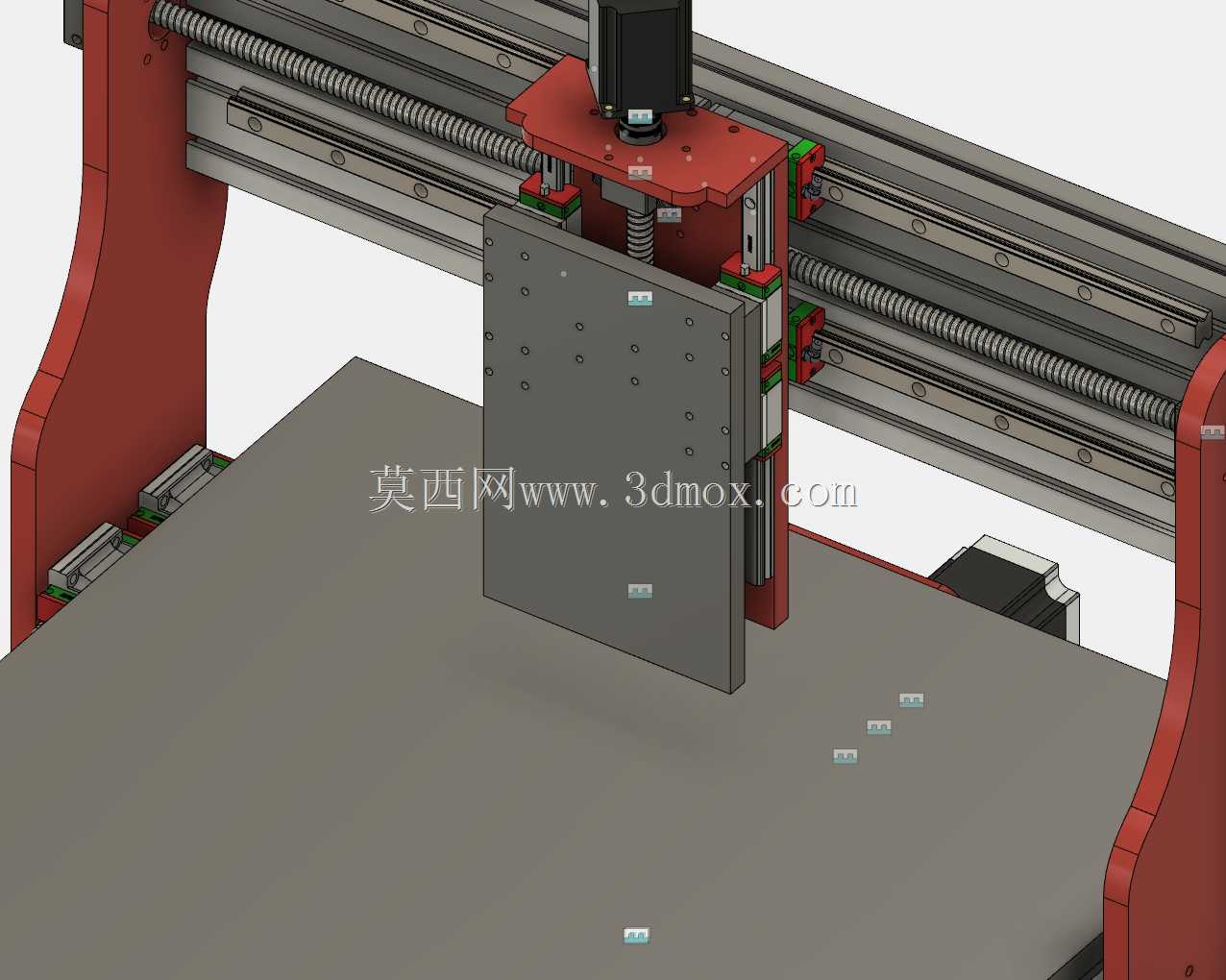

该设备为龙门架构的数控加工设备，主要面向小型加工工坊、个人DIY创作、教学实训场景，可完成木材、软金属、亚克力、PCB板等多种材质的平面雕刻、轮廓切割、浅槽铣削、浮雕加工等作业，能够覆盖广告标识制作、工艺礼品加工、电子样板打样、小型五金零件修配等常见加工需求，适配小批量定制化的生产场景，无需大型厂房空间即可部署使用。设备整体采用龙门移动的结构设计，加工平台固定于底部铝型材搭建的机架上，两侧立式支撑臂搭载横梁实现Y轴方向的往复运动，横梁上的滑座搭载加工主轴完成X轴方向的横向移动，主轴安装板沿垂直滑座实现Z轴方向的上下进给，三轴均采用直线导轨搭配丝杠传动的结构，保证运动过程的平稳性与进给精度，有效降低加工过程中的抖动误差，保障加工面的平整度与轮廓精度。机架部分采用标准工业铝型材拼接搭建，兼顾结构刚性与组装便捷性，底部设置可调支撑脚，可根据安装地面的平整度调整设备水平度，避免因地面不平导致的机架变形影响加工精度；加工平台采用平整硬质板材作为承载面，可适配夹具固定、压板压紧等多种工件装夹方式，能够承载一定重量的待加工工件，平台边缘预留的安装槽位可拓展加装定位挡块、冷却管路、集尘罩等附属配件。设计过程中充分考虑小型加工场景的使用需求，将驱动电机、传动部件、走线槽均集成在机架与龙门结构内部，既避免外露部件容易积尘、磕碰损坏的问题，也让设备整体外观更加规整，设备的安装边界预留了足够的操作与维护空间，两侧预留的检修位置可方便后期对传动部件进行润滑、紧固等日常维护作业，主轴部分采用快装结构设计，可根据加工材质的不同更换适配的加工刀具，满足不同工艺的加工需求。龙门支撑臂采用加强结构设计，在横梁高速移动过程中可减少结构形变，保证长行程加工时的精度一致性，三轴的行程搭配可覆盖常规小型加工件的尺寸需求，无需频繁挪动工件即可完成整面加工，有效提升单件加工的效率。
