带自动进料结构的液压木托盘打钉生产线

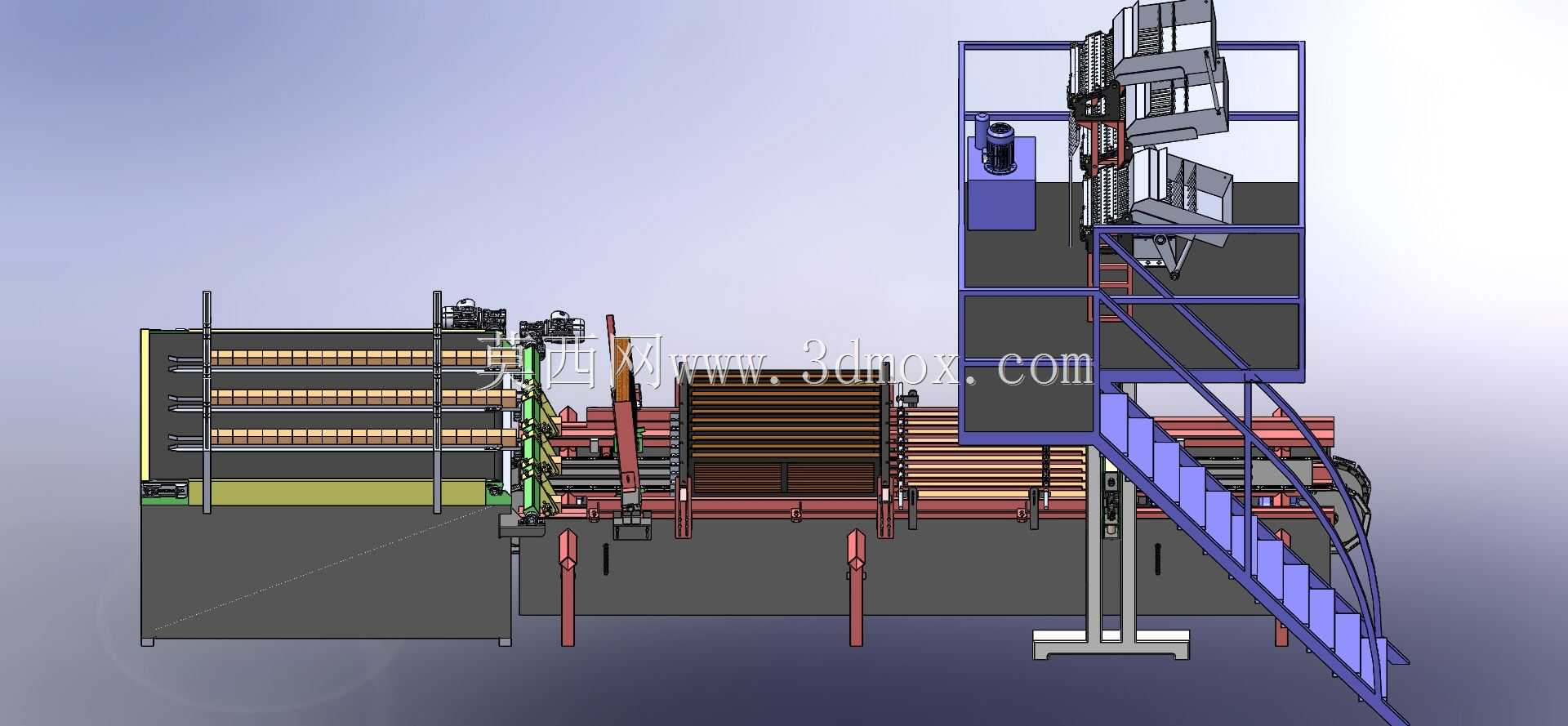

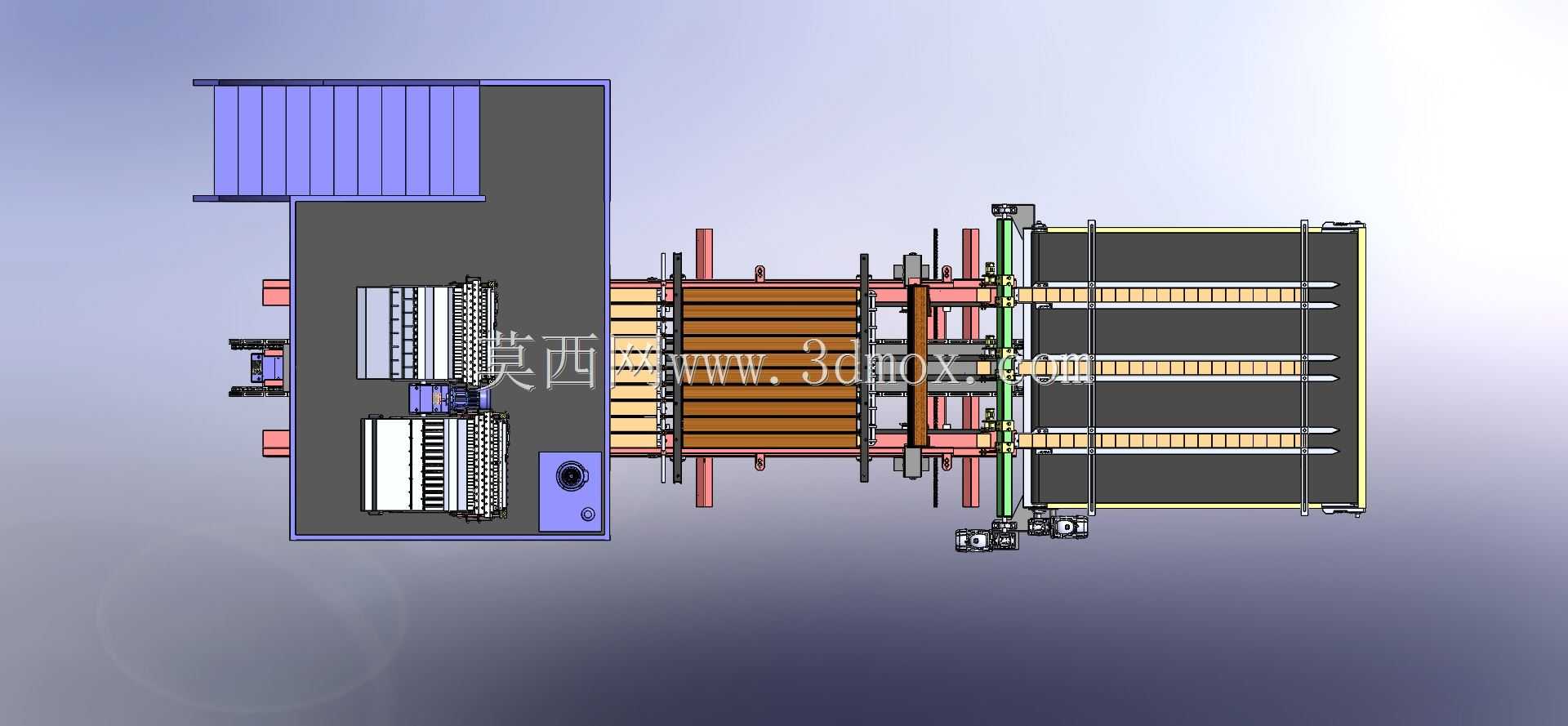

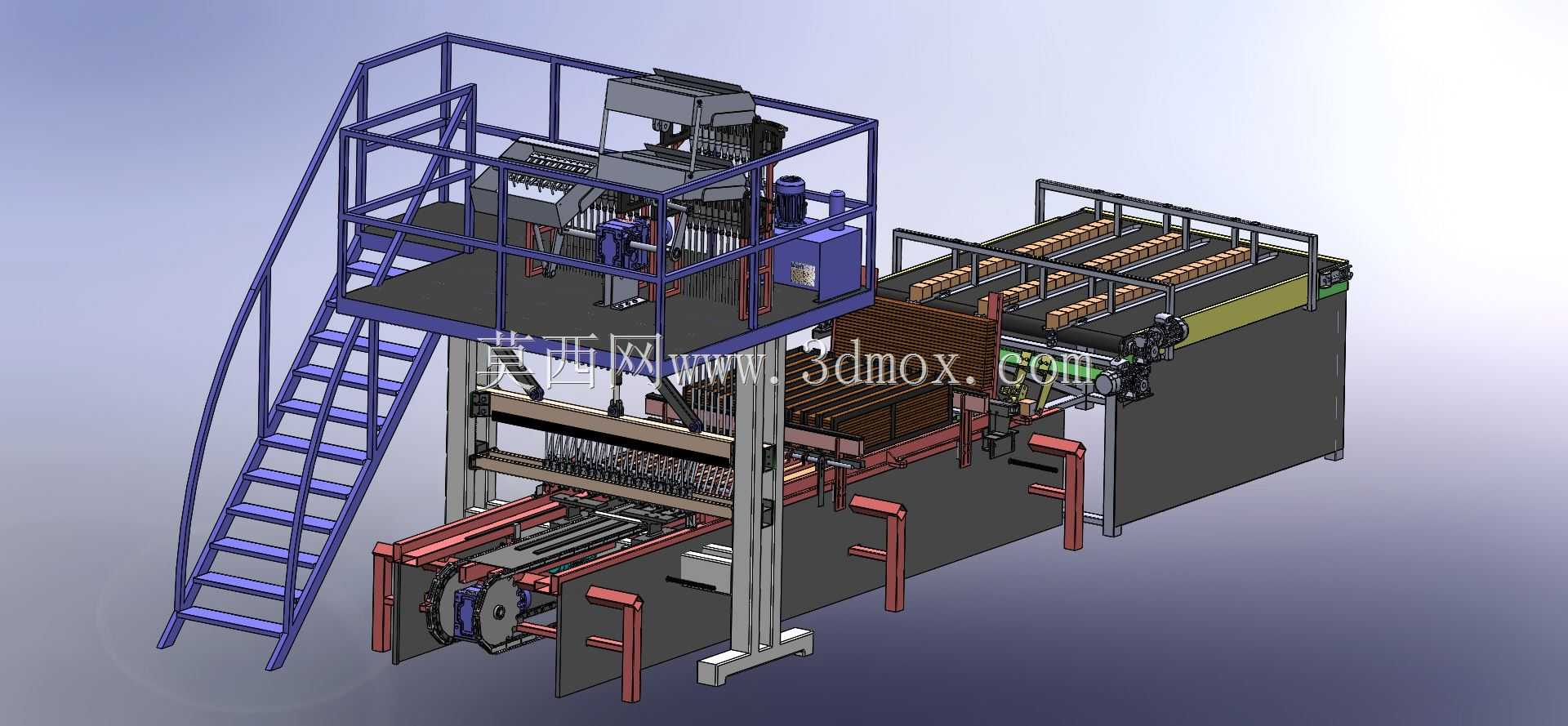

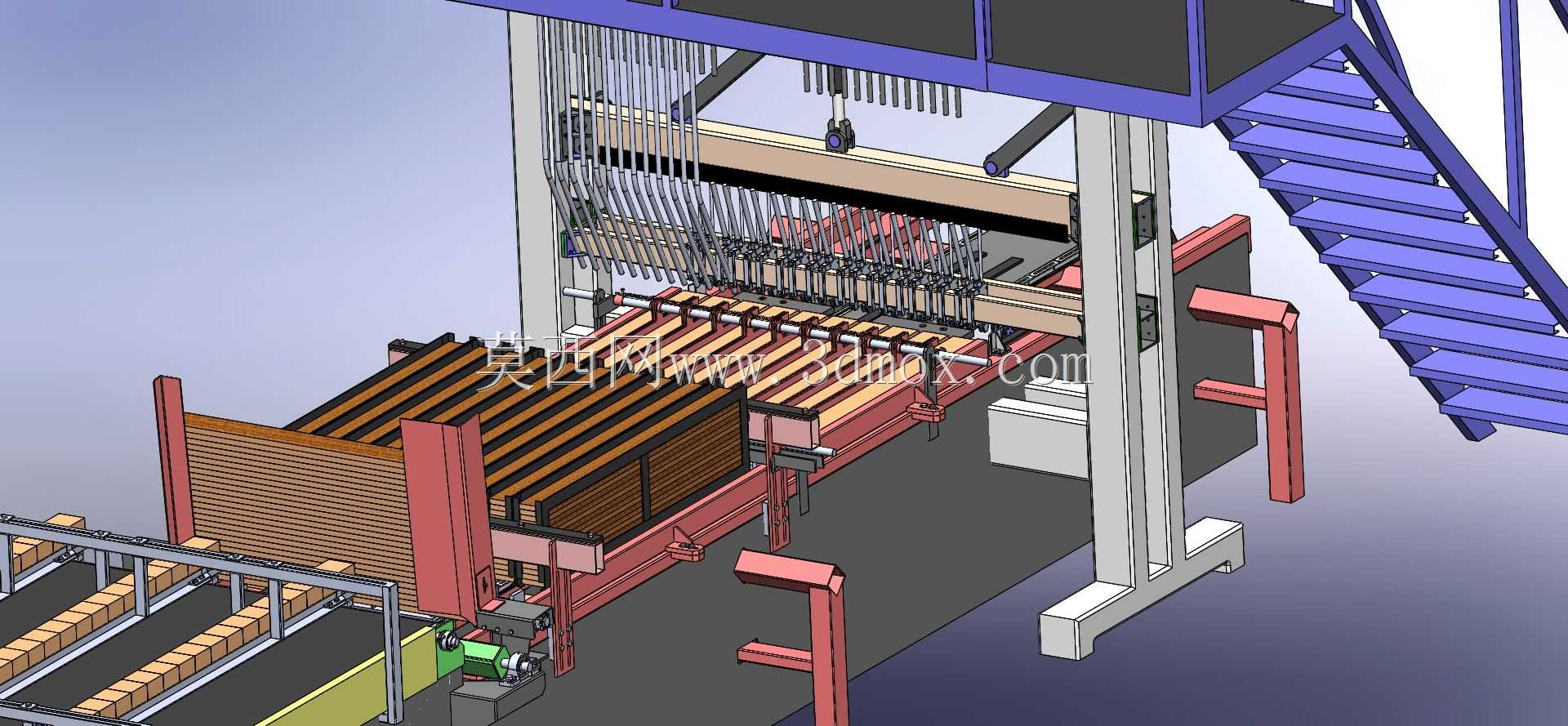

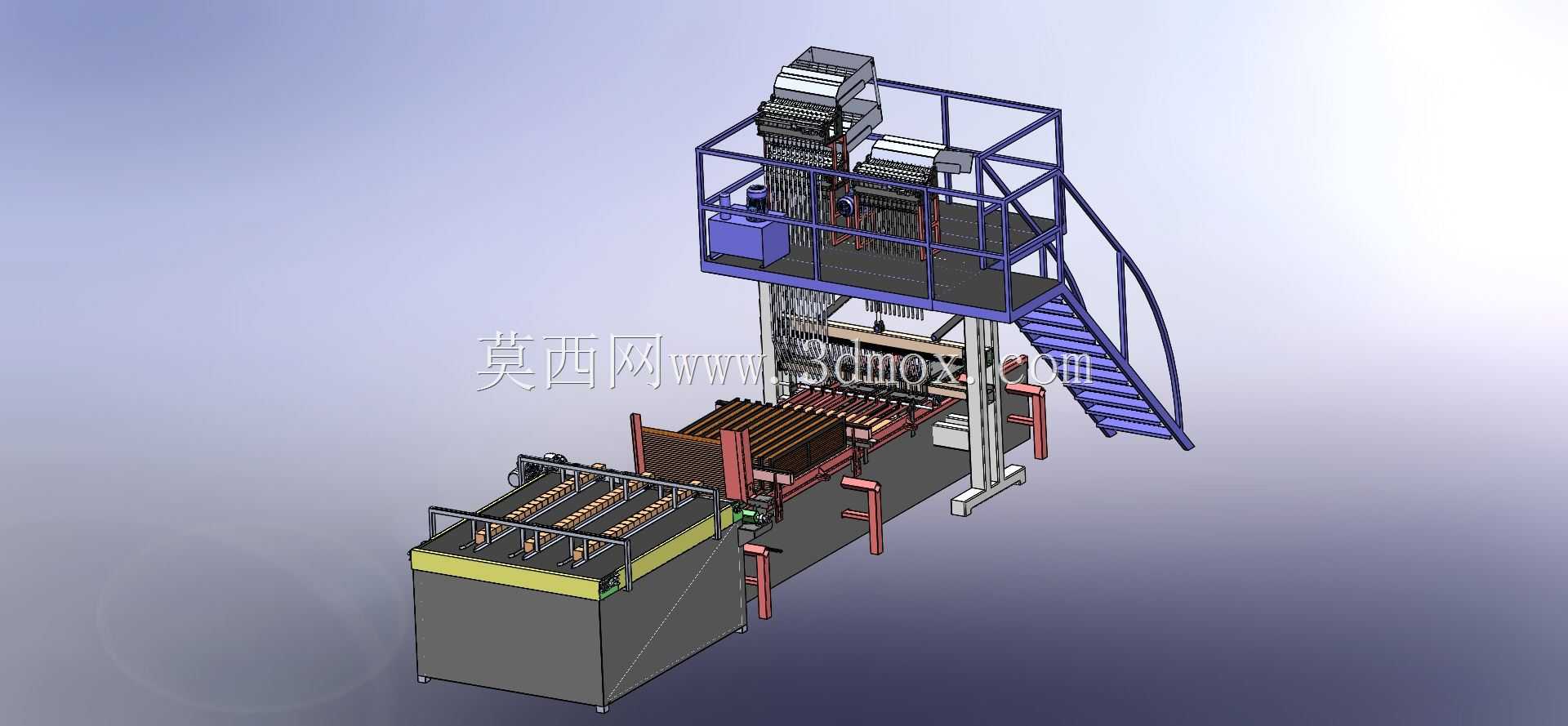

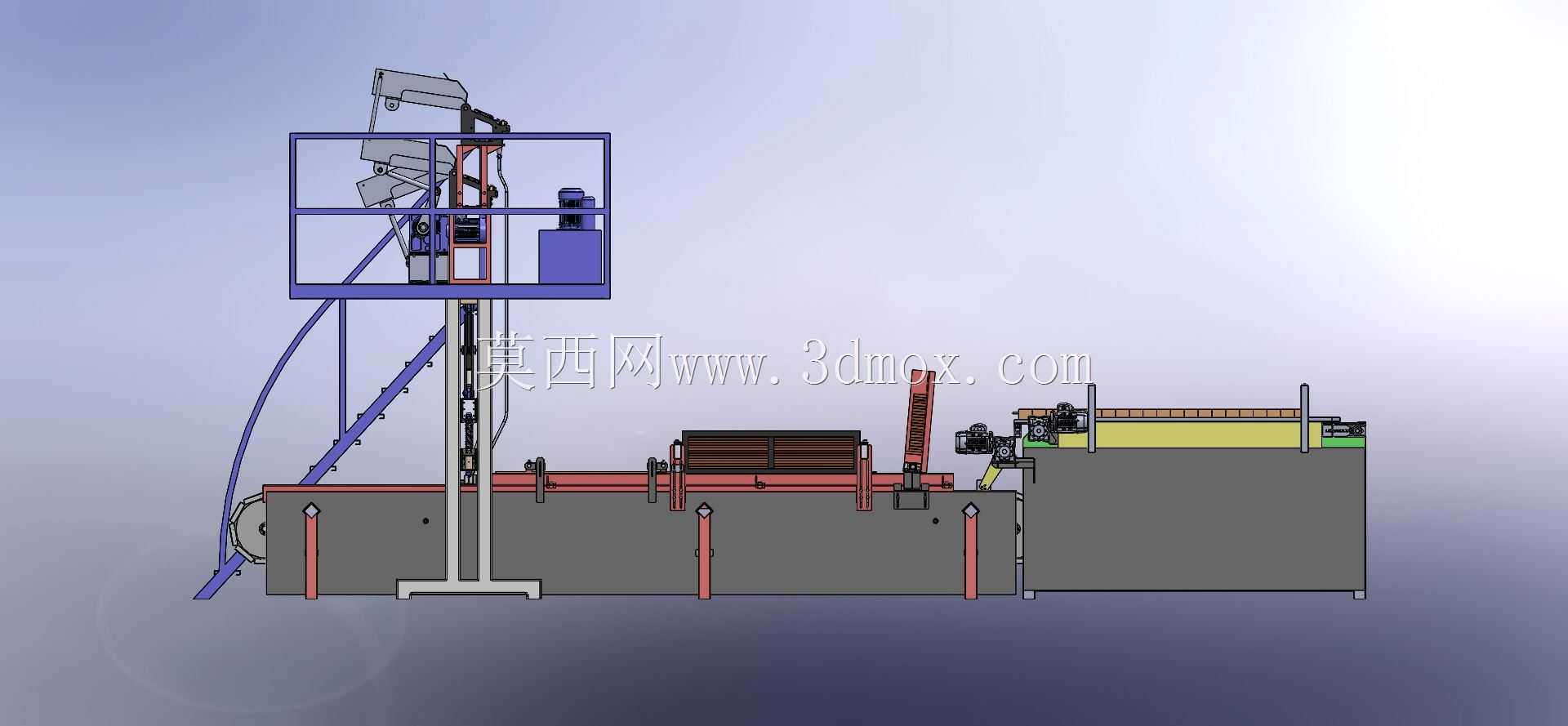

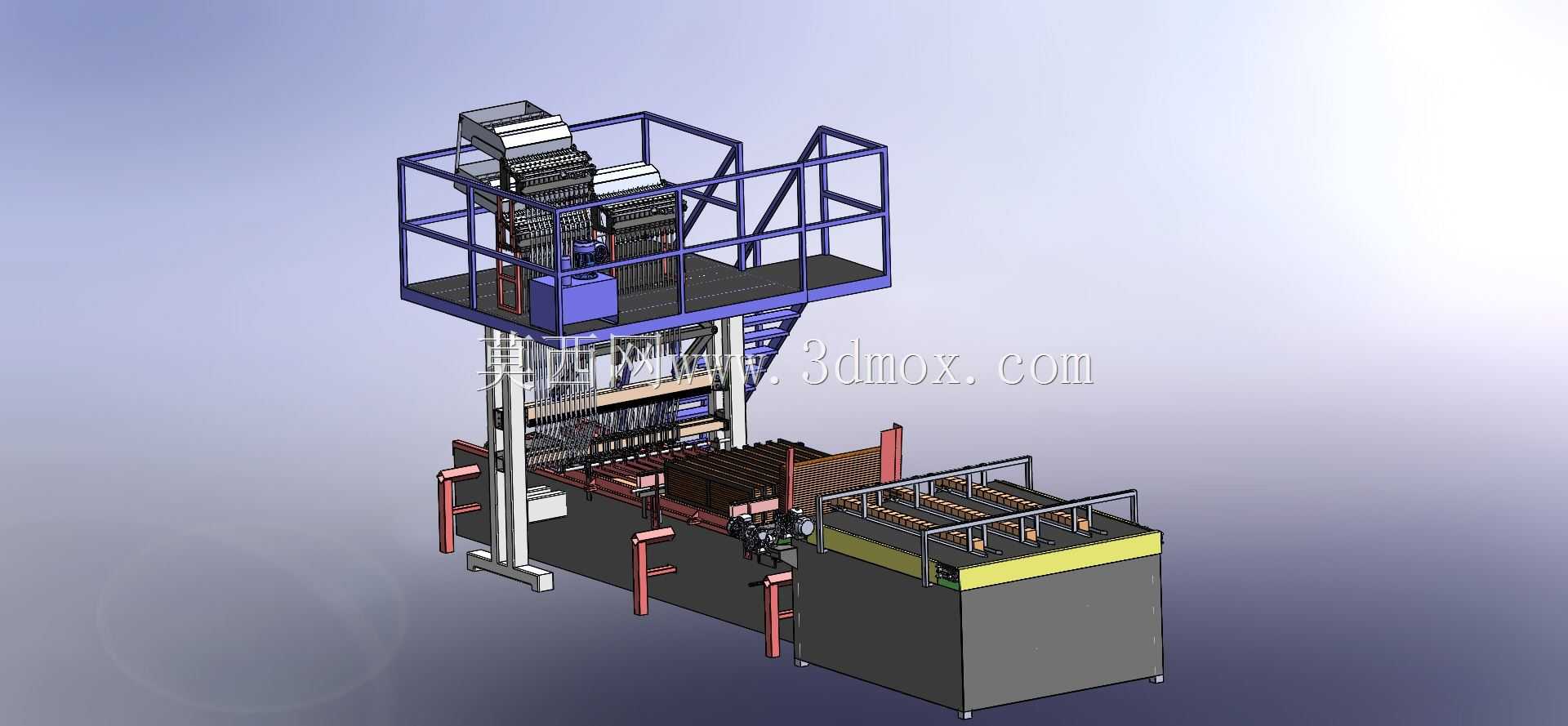

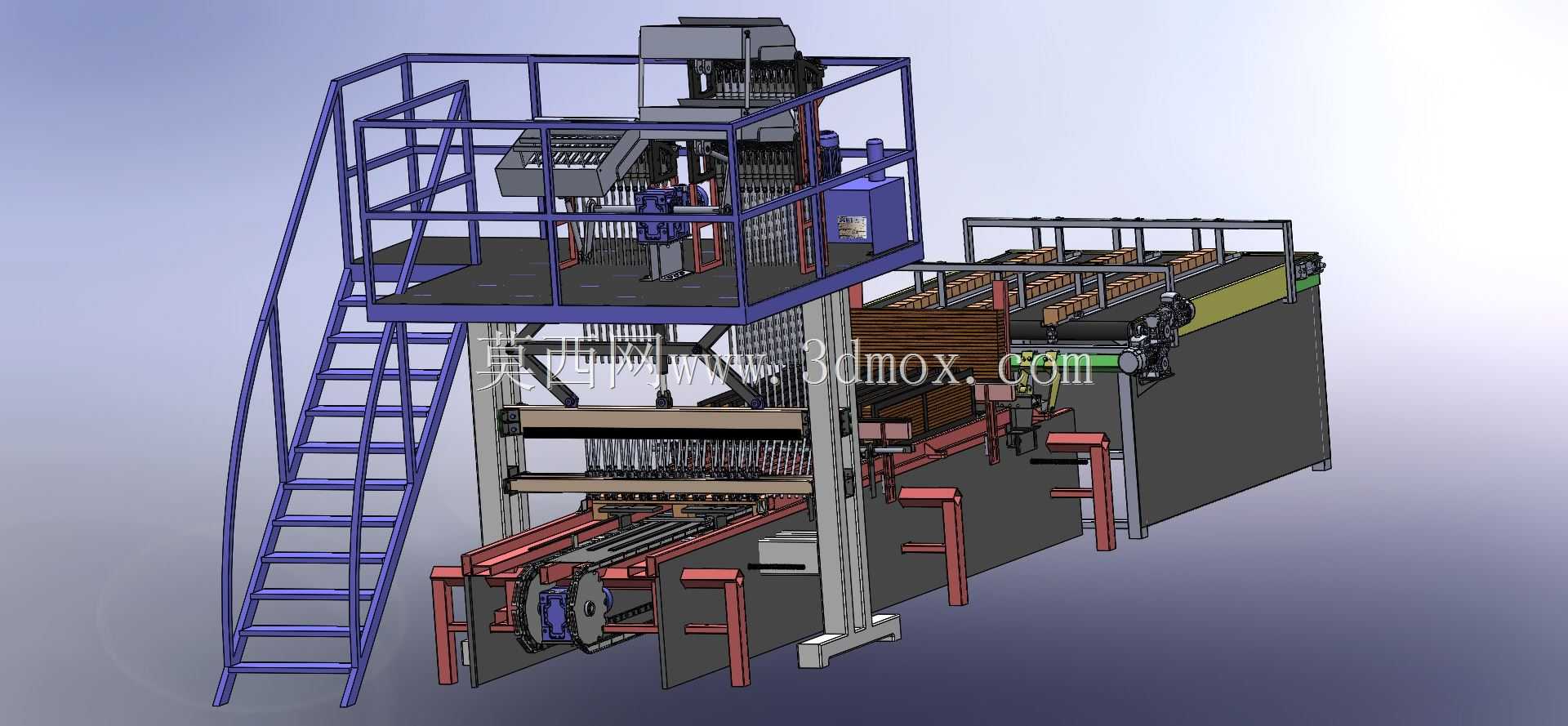

该生产线主要面向物流载具加工领域，应用于仓储物流装备制造、木质包装生产、货运托盘批量加工场景，可满足标准化木托盘的连续化量产需求，适配常规欧标、国标平托盘的自动化钉装作业，替代传统人工逐颗打钉、逐段定位的低效生产模式，解决人工钉装托盘一致性差、钉装力度不均、生产效率受人员熟练度限制的行业痛点。设备整体采用分层式布局设计，上层设置操作检修平台，配套安全防护护栏与上下通行梯步，用于储钉模块、液压动力单元的日常维护与耗材补充，平台高度预留充足操作空间，避免维护人员作业时与下方运行机构产生干涉。中层为核心钉装作业区，集成多组射钉枪阵列、托盘定位夹紧机构，可根据托盘规格自动调整打钉点位与打钉深度，液压驱动的打钉单元输出力度稳定，可避免出现钉帽凸起、钉身未完全打入木料的问题，保障托盘连接结构的承重强度。下层为进料与出料输送结构，左侧设置待加工木料进料工位，配套挡料定位结构，可自动完成纵梁、面板的对齐排布，右侧为成品托盘输出工位，加工完成的托盘可直接沿输送线流转至后续堆垛、质检工序。设备整体安装边界需预留左右两侧各1.2米的操作维护空间，进料端与出料端需对接上下游输送设备时，可根据车间布局调整输送段的延伸长度，设备底部设置可调式支撑脚，可适配不同平整度的车间地面，安装时无需额外浇筑复杂地基，降低车间部署的改造成本。设计过程中重点优化了木料进料的容错性，针对木料存在的轻微尺寸偏差、边缘毛刺问题，设置了柔性导向结构，避免卡料停机；同时将射钉枪的维护点位全部设置在外侧检修位，无需拆解设备主体即可完成易损件更换，大幅缩短设备停机维护时长。整条生产线可实现托盘从木料上料、定位、打钉到出料的全流程自动运行，仅需1名操作人员在上料端补料、在出料端抽检成品即可完成生产，单分钟最高可完成7件标准托盘的钉装加工，长期连续运行稳定性强，可支撑大规模托盘订单的连续交付需求，生产出的托盘钉装位置统一、连接强度一致，可满足重载仓储、长途货运的使用要求。
