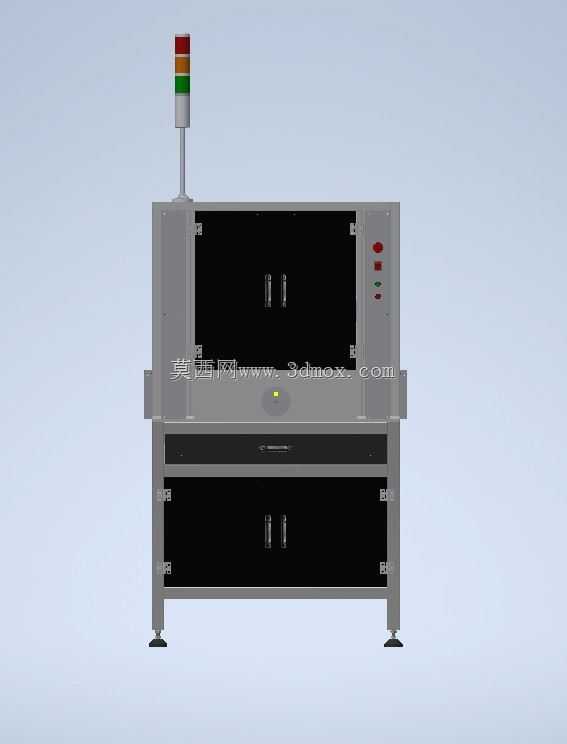

PCB板视觉检测对位调宽输送机构

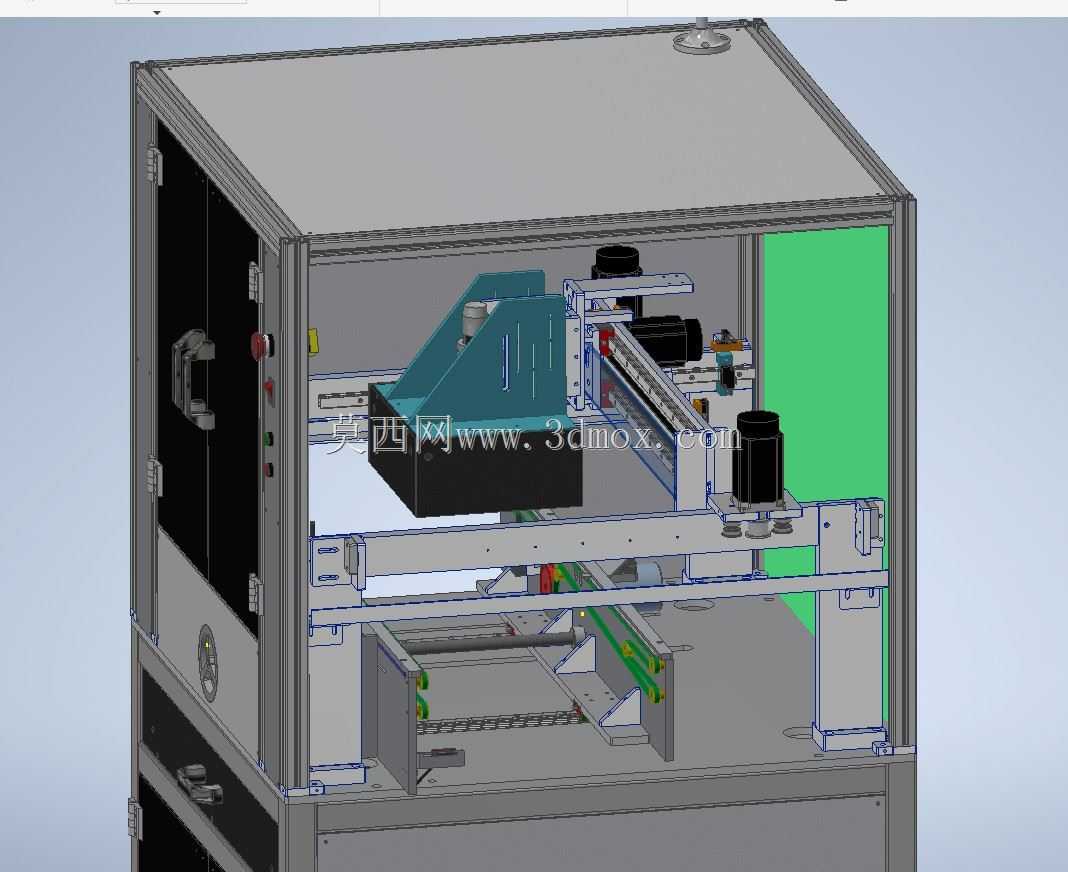

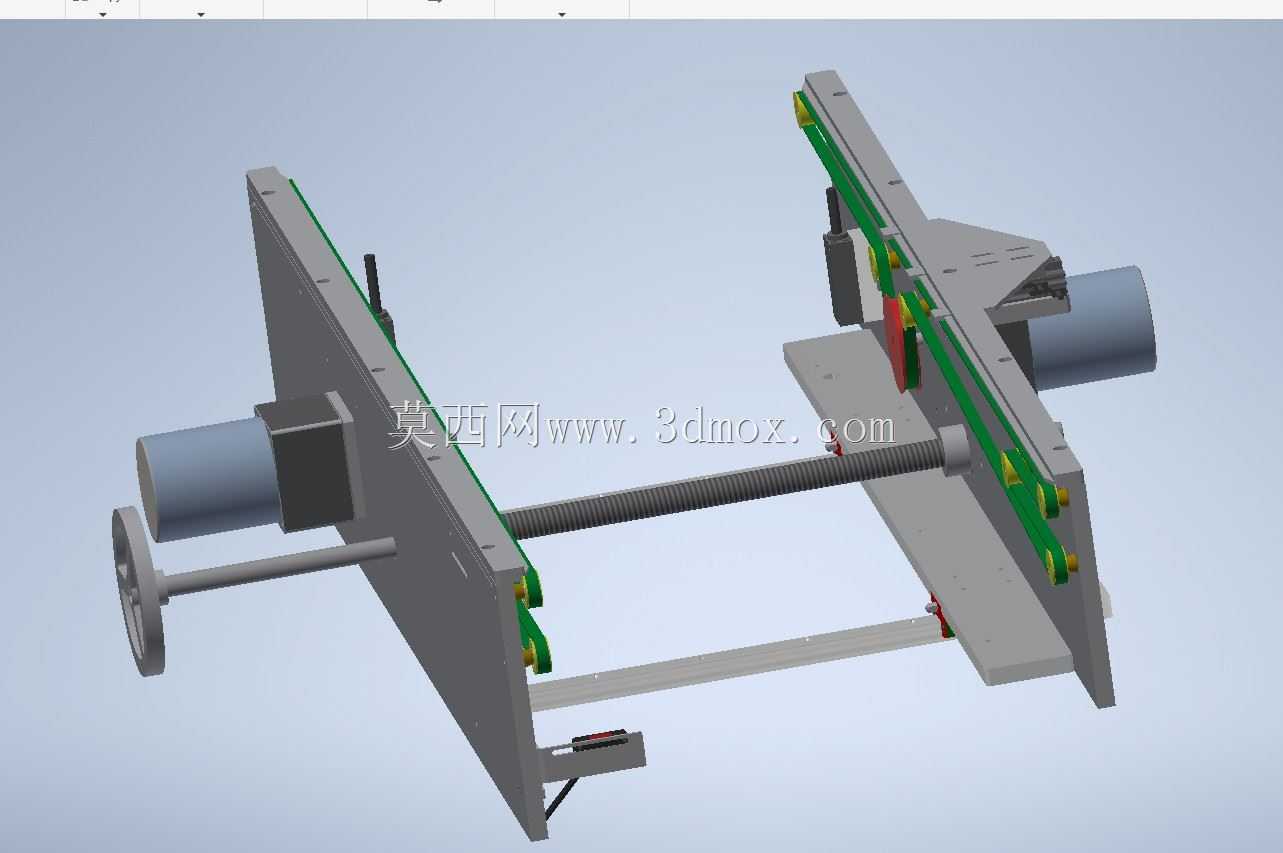

该机构主要应用于电子制造领域的PCB生产制程环节，适配SMT贴片、插件焊接、外观检测等多道工序的进料对位需求，可在PCB板输送过程中完成视觉定位、位置纠偏以及宽度自适应调整，解决不同规格PCB板在产线流转时的对位精度差、换型调机耗时久的痛点，能直接对接前端上板机与后端检测、加工工位，无需额外增设中转接驳结构。从实际用途来看，这套机构核心承担两项功能，一是通过两侧同步带完成PCB板的平稳输送，输送过程中不会刮伤PCB板面的印刷线路与贴片元件，二是集成视觉检测的安装位，可搭载工业相机与光源，对输送到位的PCB板进行Mark点定位、外观缺陷初检，同时通过底部的丝杆传动结构调整两侧输送导轨的间距，适配不同幅宽的PCB生产需求，手动调节手轮可在断电或调试状态下完成宽度微调，适配小批量多品种的生产场景。在功能特性上，该机构采用双侧导轨对称布局，传动丝杆选用正反牙结构，转动调节手轮时两侧导轨可同步相向或反向移动，保证导轨始终处于居中对齐状态，避免PCB板输送时出现偏斜卡板问题；导轨侧边预留了传感器安装槽位，可加装到位检测光纤，精准感知PCB板的输送位置，触发视觉系统完成拍照取像；驱动电机采用侧装布局，不占用机构正上方的视觉安装空间，给工业相机、环形光源预留了充足的安装调试空间，可根据检测需求调整相机的拍摄高度与角度。设计思路上，整体采用立式安装背板作为承载基准，所有传动、导向部件均固定在背板上，安装时只需将背板固定在产线支架上即可完成定位，大幅降低现场安装的调试难度；导向部分采用光杆与直线轴承配合，保证导轨调宽时的移动顺滑度，无卡顿窜动问题；输送轮采用耐磨防滑材质，接触PCB板的位置做了圆角处理，避免压伤板边；机构整体做了轻量化设计，在保证结构刚性的前提下控制整体重量，不会对产线支架造成额外负载。外形尺寸与安装边界方面，机构整体横向宽度可根据适配PCB的最大幅宽调整，常规适配100mm-350mm幅宽的PCB板，纵向输送深度适配常规产线的接驳高度，安装背板预留了多组标准安装孔位，可兼容不同规格的铝型材支架安装，上方视觉安装区预留的空间可适配130万至2000万像素的工业相机安装，不会出现结构干涉问题，侧边手轮的操作空间预留充足，调试时无需拆除周边防护结构即可完成宽度调节。
