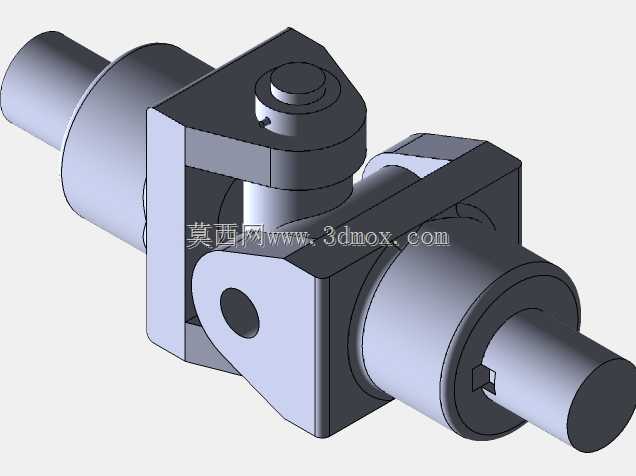

十字轴式双万向节传动连接结构

该万向联轴器结构是机械传动系统中用于解决两轴存在轴线夹角、安装偏移工况下扭矩传递的核心连接部件，广泛应用于需要跨角度传递动力的各类传动场景中，覆盖工业机床进给传动链、汽车底盘传动系统、农业机械动力输出端、轻工输送设备驱动单元等多个工业应用场景，能够在两轴无法保证严格同轴、工作过程中存在相对角位移的工况下，稳定持续地传递旋转扭矩，避免刚性连接因轴线偏差产生的附加载荷、轴系憋劲、轴承过早磨损等问题。

从功能特性来看，该结构采用双十字轴铰接式设计，相比单万向节具备更稳定的瞬时传动比，能够有效补偿两轴之间的角向偏移、少量轴向窜动与径向错位，传动过程中可根据实际安装与工作状态自动调整铰接角度，适配工作过程中轴系位置动态变化的使用需求，铰接部位采用销轴与叉形架配合的结构，转动副间隙控制合理，既保证转动灵活性，又避免过大间隙导致的传动冲击与回差，两端的轴头结构可根据对接轴的形式选择键连接、过盈配合等多种安装方式，适配不同的轴端连接需求。

在设计思路上，该结构优先保证传动可靠性与载荷承载能力，叉形架部位采用等强度设计思路，在铰接受力位置做了局部加厚处理，避免应力集中导致的结构断裂，十字轴的销轴直径经过载荷校核，能够匹配对应额定扭矩下的剪切与挤压强度要求，整体结构没有冗余设计，在保证结构强度的前提下尽可能控制整体体积与重量，铰接部位预留了润滑介质存储空间，可在长期运转过程中为转动副提供润滑，降低磨损速率，延长部件使用寿命。

从安装边界与尺寸适配来看，该联轴器整体为对称式结构，两端轴头直径一致，整体径向最大轮廓尺寸控制紧凑，不会占用过大的安装空间，轴向总长度适配常规中等功率传动场景的轴间距要求，安装时无需对对接轴做大幅度的位置调整，仅需保证两端轴头与对接轴的连接可靠即可，允许的两轴最大夹角可覆盖常规工业场景下的偏移补偿需求，能够在不额外增加复杂调整机构的前提下，解决非同轴轴系的动力传递问题，降低传动系统的安装调试难度，提升整套传动机构的运行稳定性与故障耐受能力。
