扇形带齿弧形调节手柄结构设计

该扇形带齿弧形调节构件，主要应用于各类需要小角度手动调节、带档位锁止需求的工业设备与民用机械场景中，常见于纺织机械的张力调节机构、小型机床的进给档位切换装置、印刷设备的幅面调节组件、健身器材的阻力调节模块，也可用于部分医疗器械的角度微调结构中，作为手动操作的传动执行件，承担人工输入扭矩、通过齿形啮合传递动力、锁止调节位置的核心作用。

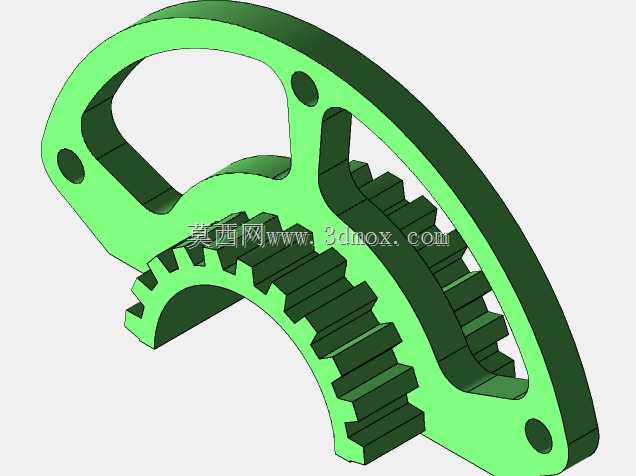

从功能特性来看，该构件将握持手柄与扇形传动齿做了一体化设计，弧形的外轮廓贴合人手握持施力的弧度，操作人员扳动外侧弧形架时，内侧的扇形齿段会同步绕安装孔的轴心转动，与配套的圆柱小齿轮啮合，将手动的弧形摆动转化为啮合齿轮的定轴转动，进而带动后续调节机构完成位置、张力、角度的参数调整。构件上预留的三个安装定位孔，分别位于扇形的两个端角与中心转轴位置，既可以通过中心孔完成转动副的装配，也可通过端角的孔位安装限位销、阻尼块或者复位弹簧，实现调节后的位置锁止、操作阻尼反馈或者自动复位功能，齿段两侧的镂空结构在保证整体结构强度的前提下，大幅降低了构件自身重量，减少转动时的惯性力矩，让手动调节的操作手感更轻盈，同时也能减少注塑或机加工过程中的材料消耗，降低生产制造成本。

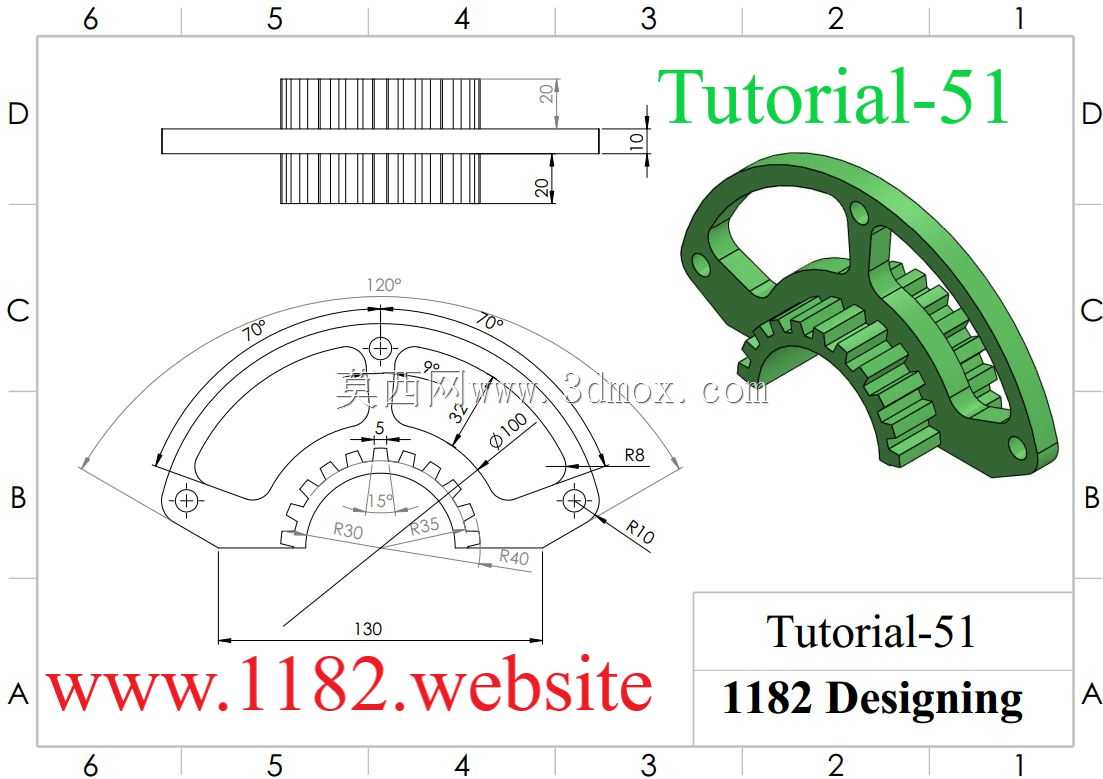

从设计思路来看，该构件采用了对称式的弧形轮廓布局，120度的扇形齿段覆盖了常用的手动调节行程范围，齿形参数按照标准渐开线圆柱齿轮参数匹配设计，保证与配套啮合齿轮的传动平稳性，避免调节过程中出现卡滞、跳齿的问题。尺寸设计上，构件整体横向安装跨度为130mm，扇形齿的分度圆弧半径分别设置为R30、R35，外轮廓圆弧半径为R100，安装孔位的圆角做了R8、R10的过渡处理，避免应力集中导致构件在频繁扳动过程中出现断裂问题，齿段的厚度与外侧握持架的厚度保持一致，整体厚度为8mm，装配时可以直接卡入对应设备的安装槽内，不需要额外加装轴向定位垫片，安装边界清晰，适配厚度10mm以内的安装卡槽，中心转轴孔的尺寸与常规直径10mm的销轴适配，端角的安装孔直径为5mm，适配标准M5的紧固件，能够直接与市面上的标准五金件配套使用，不需要单独定制非标连接件，大幅降低了整机的装配与后期维护成本。构件的外轮廓边缘全部做了圆角钝化处理，操作人员手动扳动时不会划伤手部，操作安全性更强，一体化的结构也避免了装配式手柄容易出现的连接松动问题，长期频繁使用也不会出现手柄与齿段脱节的故障，使用寿命更长。
