带集成联轴器结构的工业起重吊钩组件

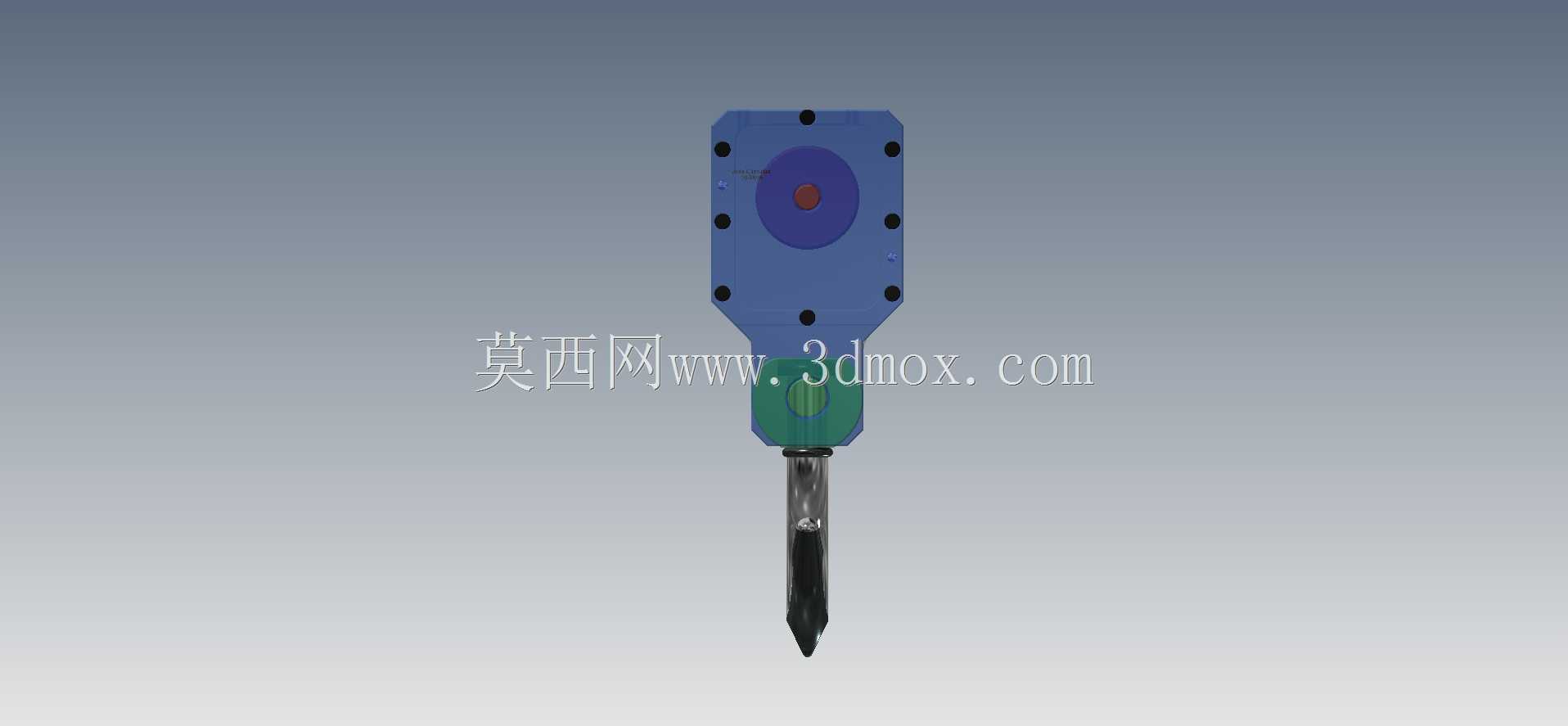

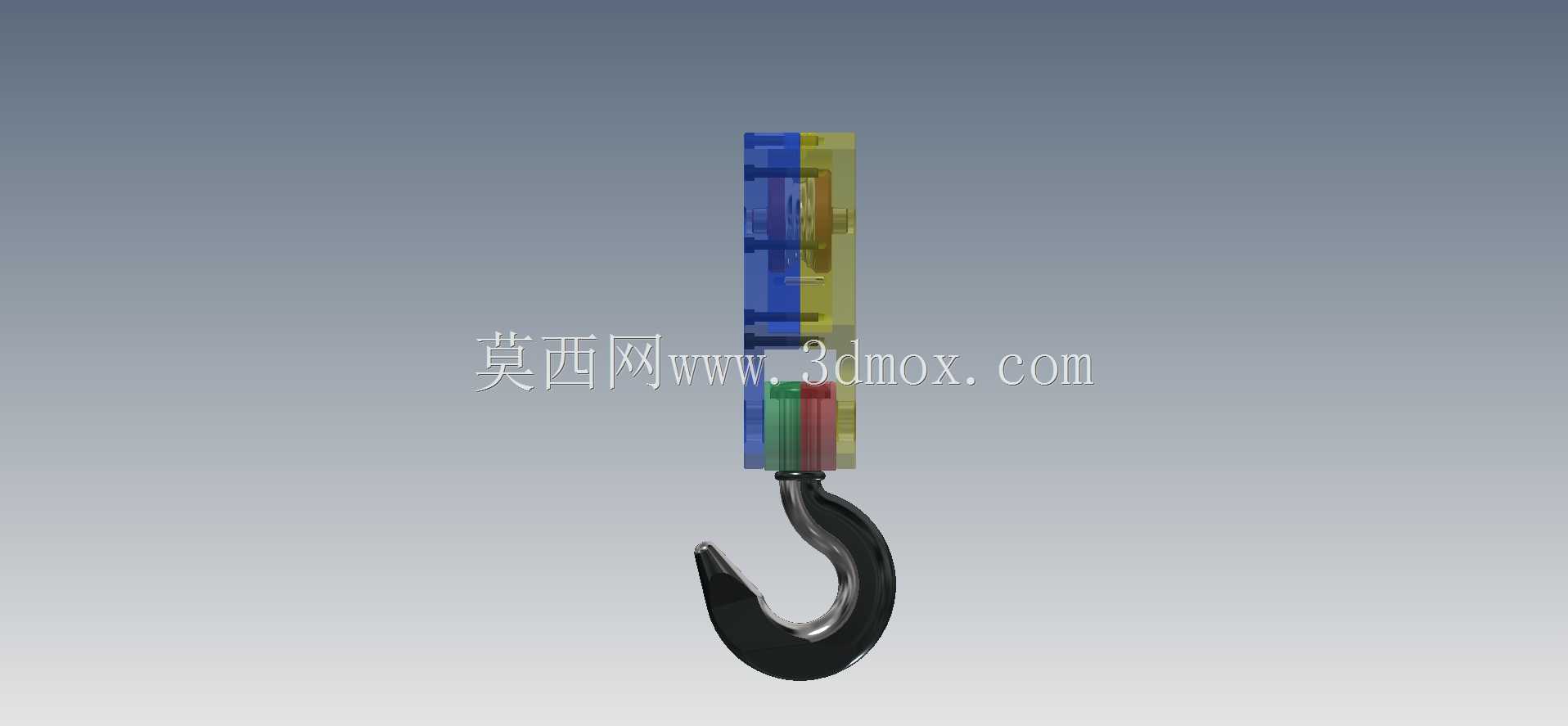

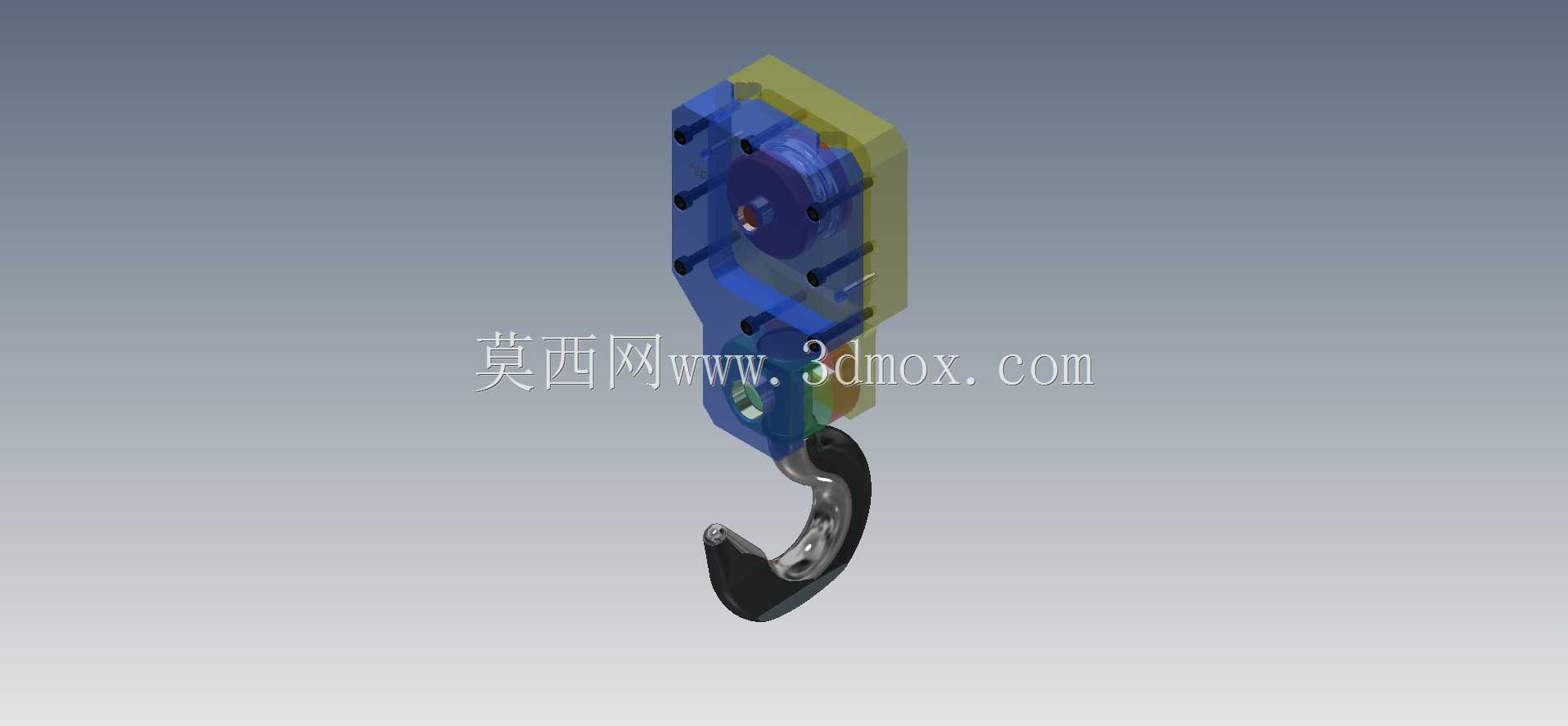

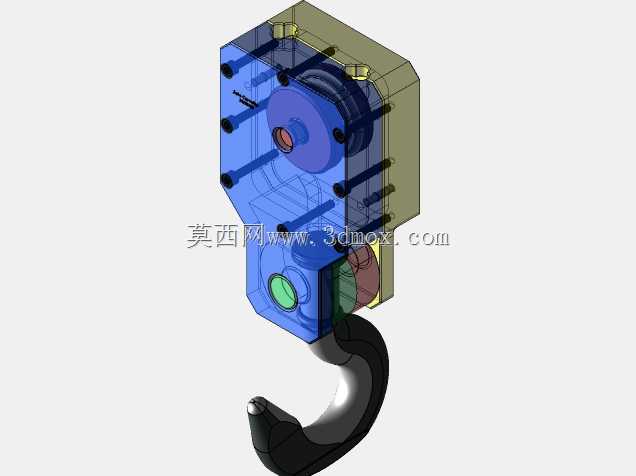

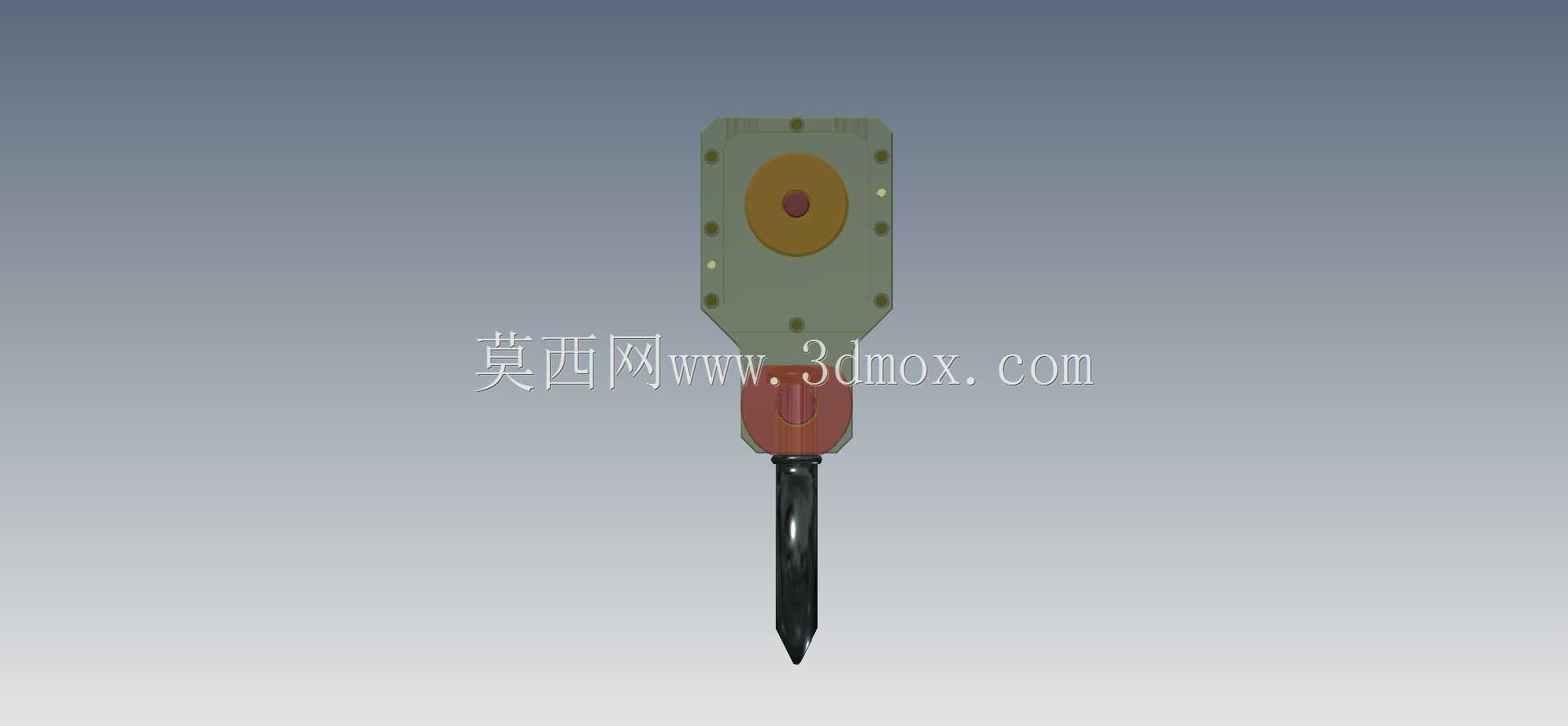

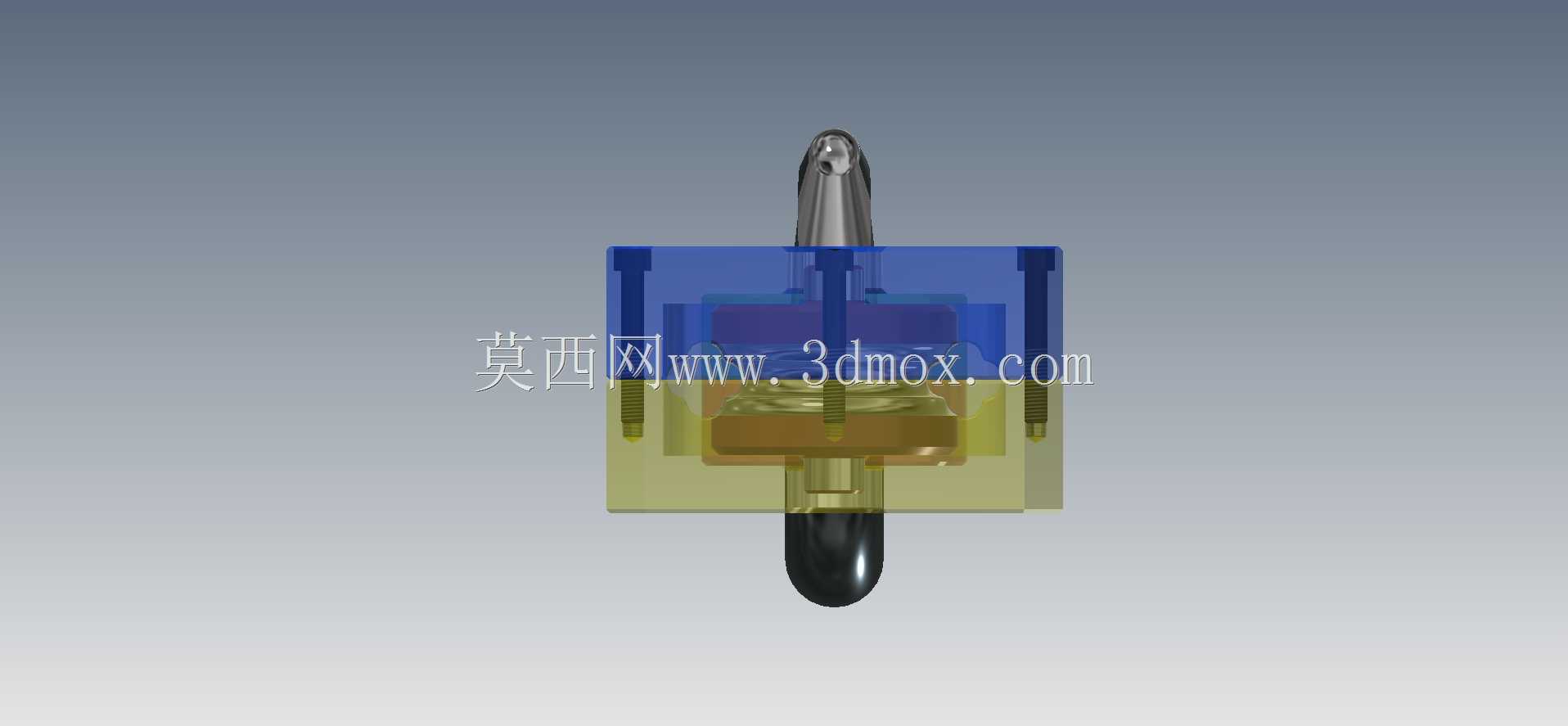

这款吊钩组件主要面向工业起重作业场景设计，可适配各类轻小型起重设备、生产线物料吊运工位、工装夹具吊装环节以及精密设备移位作业，区别于传统吊钩与联轴器分体装配的结构形式，该组件将联轴器功能与吊钩主体做了集成化设计，能够在完成吊重载荷传递的同时，适配吊具端的回转动力传输需求，解决传统分体装配时同轴度偏差大、连接螺栓易受剪切载荷断裂、装配对位耗时久的实际痛点。从实际用途来看，该组件既可以作为独立吊具挂载在电动葫芦、手动葫芦的输出端，完成常规工件的垂直吊运作业，也可以配套在带回转功能的专用吊具上，通过集成的联轴器结构传递扭矩，实现吊重过程中工件的角度调整，满足装配工位、精密设备下坑、异形工件吊装时的姿态调整需求，避免额外加装回转接头带来的结构冗余与载荷损耗。在功能特性上，组件上部的连接座采用对称式法兰安装结构，周向均匀布置的安装孔可适配不同规格的安装法兰，安装面做了贴合度设计，能够保证连接后整体的同轴度，降低载荷偏心带来的额外弯矩；中部集成的联轴器结构采用刚性连接与缓冲限位结合的设计，既可以稳定传递回转扭矩，也能缓冲吊运启停过程中的冲击载荷，避免刚性冲击对吊钩本体与上部动力端造成损伤；下部的吊钩钩体采用变截面设计，钩尖位置做了防脱卡位结构，可配套常规防脱装置使用，钩身过渡段做了应力分散处理，能够避免应力集中导致的钩体变形或断裂。从设计思路来看，该组件摒弃了传统吊钩与联轴器分体串联的结构逻辑，将联轴器的连接腔体整合在上部安装座内部，既缩短了整体吊具的安装长度，降低了吊具自身的高度占用，也减少了中间连接环节的失效点，整体结构更紧凑，载荷传递路径更短，能够有效降低整体自重同时保证额定载荷下的结构强度。在外形尺寸与安装边界上，上部安装座为规则矩形法兰结构，安装孔位的中心距符合通用起重附件的安装尺寸规范，无需额外制作过渡转接板即可完成与主流起重设备输出端的适配；组件整体轴向长度控制在合理区间，不会过度占用起重作业的有效起升高度；下部钩体的开口尺寸适配常规吊装带、卸扣的连接规格，作业时无需更换配套吊具即可直接使用，整体安装边界规整，不会与周边的设备护栏、工件结构产生干涉，能够适配狭窄空间内的吊装作业需求。
