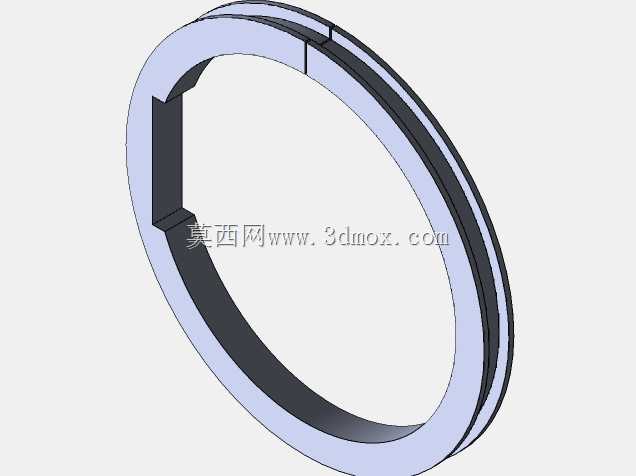

带定位卡槽的线轴固定用环形阀芯环

这款环形阀芯环主要应用于流体控制阀组、绕线设备转轴定位、液压管路阀芯限位等场景，在工业自动化生产线的流体控制单元、纺织机械的线轴固定工位、小型液压泵站的阀组内部都能见到这类结构件的身影，它既可以作为阀芯组件的配合限位件，也能承担旋转线轴的轴向固定作用，避免轴类部件在运转过程中出现轴向窜动，保障设备运行的同轴度与稳定性。从实际用途来看，该零件一方面可以在阀体内配合阀芯完成行程限位，控制流体通路的开合间隙，另一方面也能套设在绕线轴、传动轴的端部，通过自身的卡槽结构与轴上的凸台咬合，实现轴向位置锁定，替代传统的轴用挡圈完成固定，相比普通开口挡圈，它的接触面积更大，单位面积承压更小，在频繁启停、存在小幅轴向冲击的工况下不易出现变形松脱。在功能特性上，这款阀芯环采用双层环体结构设计，外侧环面光滑平整，可与安装腔体内壁形成小间隙配合，起到径向定位的作用，内侧环面预留有均匀分布的矩形卡槽，能够与轴件上对应位置的凸块精准嵌合，传递周向扭矩的同时限制轴向位移，环体的分层结构还可以嵌入密封胶圈，在作为阀类零件使用时实现动静结合面的密封，避免流体从配合间隙处泄漏。设计思路上，这款零件摒弃了传统固定环单一的卡簧式开口结构，采用整环加局部卡槽的形式，既保留了整环结构刚度高、受力均匀的优势，又通过卡槽实现了快速安装定位，不需要额外的卡簧钳等专用工具，对准卡槽推入即可完成装配，大幅提升了产线装配的效率；环体的厚度经过反复校核，在保证结构强度满足轴向载荷要求的前提下，尽可能压缩轴向尺寸，适配紧凑安装空间的设计需求。从外形尺寸与安装边界来看，该零件为标准环形结构，外径适配常规的20-30mm通径阀腔安装位，内径匹配15-25mm直径的轴件，环体总轴向宽度控制在5mm以内，卡槽深度为1.5mm，安装时只需要在轴件对应位置加工出匹配尺寸的凸台，将环体卡槽对准凸台推入到安装槽位即可，不需要额外加工螺纹孔或者焊接固定点，安装后环体外缘与腔体内壁的间隙控制在0.1mm以内，既不会出现卡滞，也能保证定位精度，在-20℃到120℃的常规工业工况温度范围内都能稳定工作，适配多数常规工业设备的使用环境。
