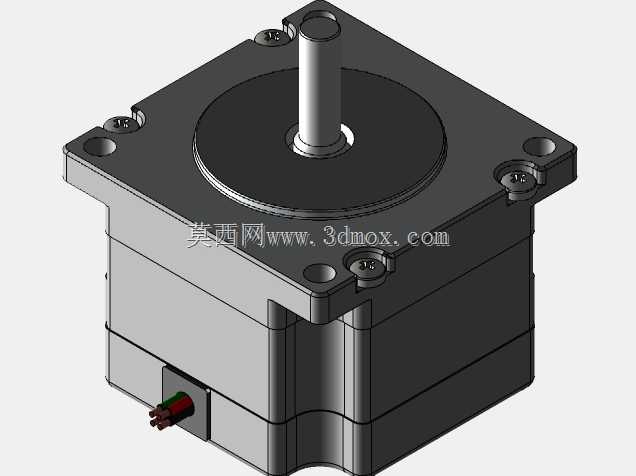

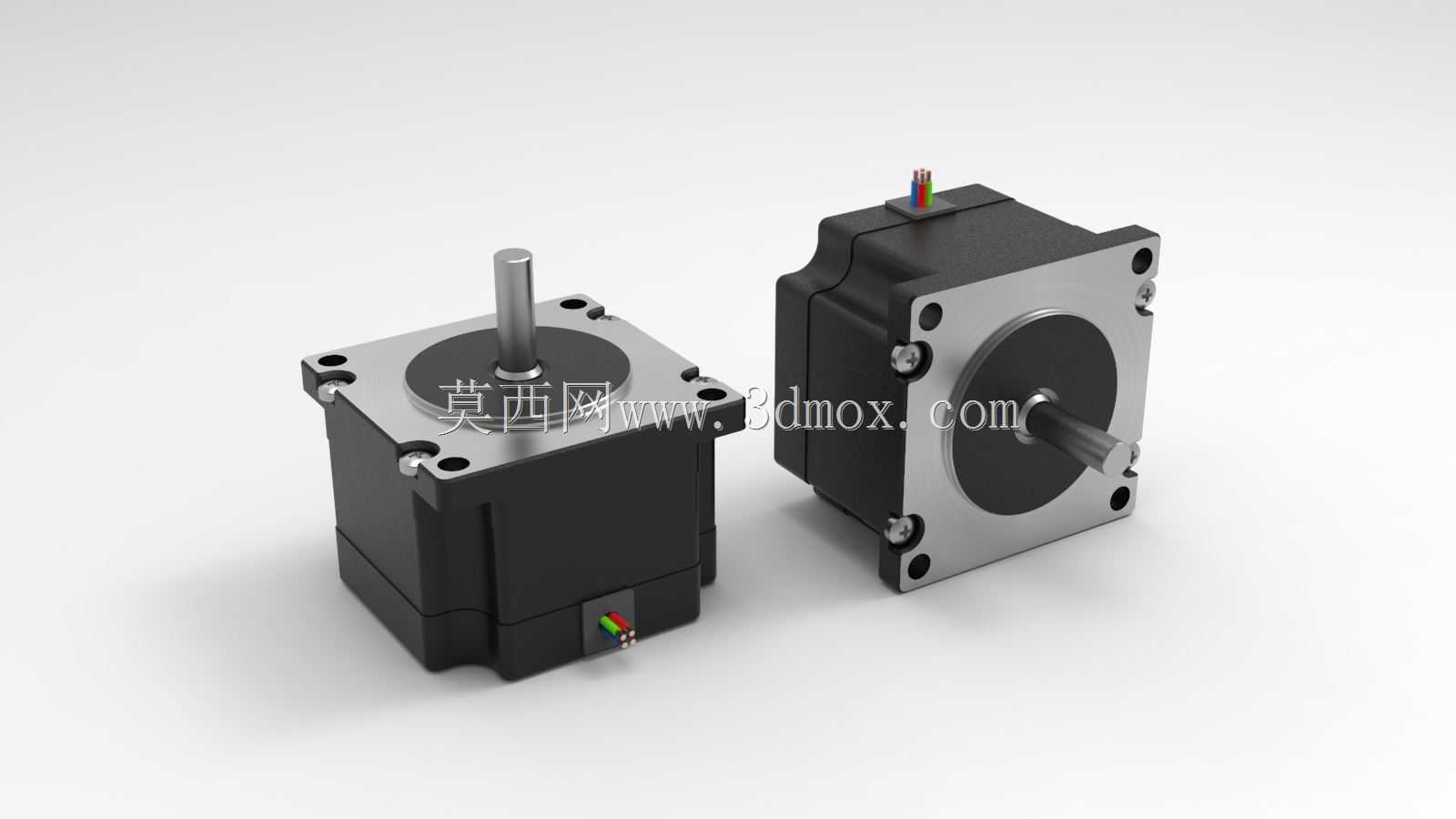

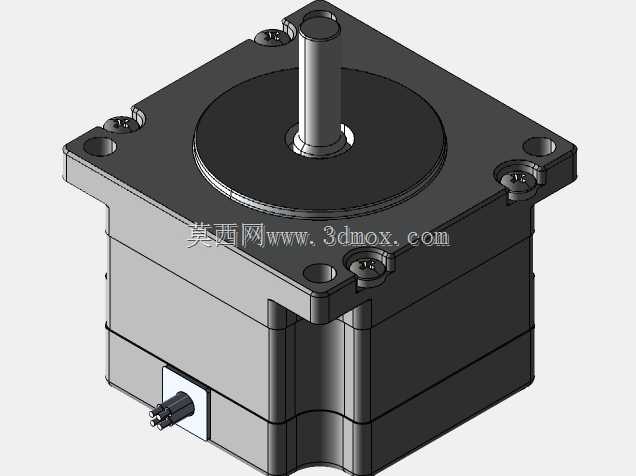

NEMA23规格41mm机身步进电机结构设计

这款NEMA23规格的步进电机，是工业自动化传动场景中应用极为广泛的动力执行元件，常见于小型数控设备、桌面级加工平台、自动化送料机构、3D打印设备、工业机器人关节模组以及各类需要精准角度控制的工位传动场景中，作为开环控制系统里的核心动力部件，它能够将电脉冲信号精准转化为对应的角位移输出，无需额外的位置反馈装置即可实现稳定的步距控制，适配多数中低负载的精准传动需求。从实际用途来看，这款电机可以直接搭配同步轮、丝杠、联轴器等传动连接件，将旋转动力传递给执行端，完成精准的位移进给、角度偏转、工位切换等动作，在低速运行状态下可以输出足够的保持扭矩，避免负载端出现位置偏移，保障设备运行的定位精度。在功能特性上，这款双极型步进电机步距角为1.8度，整步状态下每圈可输出200个固定步距，配合对应的驱动器可以实现细分驱动，进一步降低运行震动、提升控制分辨率，额定工况下可以输出0.6Nm的扭矩，适配57mm安装法兰的通用安装尺寸，机身长度为41mm，属于同法兰规格下的短机身款型，适合安装空间较为紧凑的设备场景。设计过程中，工程师充分考虑了工业场景的安装通用性，前端法兰采用标准NEMA23安装孔位布局，安装孔的位置公差、轴伸直径与长度、轴端的平面加工都遵循通用行业标准，能够直接替换同规格的市面主流产品，无需对设备安装位做二次修改；机身外壳采用高强度工程塑料搭配金属端盖的结构，既保障了整体结构的刚性，也能控制整机重量，后端出线位置做了防拉扯的结构处理，避免设备运行过程中线缆晃动导致的接线松脱问题，出线端的线序定义遵循行业通用规范，方便用户快速对接驱动器完成接线调试。外形尺寸与安装边界方面，这款电机整体截面为57mm×57mm的正方形，不含轴伸的机身总长度为41mm，输出轴直径适配通用联轴器的安装尺寸，轴伸长度预留了足够的连接件安装空间，法兰安装孔的中心距符合NEMA标准尺寸，安装时只需要在设备安装板上预留对应大小的轴过孔与固定螺丝孔位即可完成装配，机身四周预留了足够的散热间隙，保障长时间运行时的热量可以自然散出，不会因为积热导致电机扭矩衰减。在结构细节上，电机内部的定子与转子配合间隙经过优化设计，有效降低了运行时的齿槽效应，减少低速运行时的震动与噪音，前后端的轴承选型匹配额定转速与负载要求，保障长时间运行的转轴同心度，延长电机的使用寿命，输出轴采用高强度金属材质加工，能够承受额定范围内的径向与轴向负载，避免传动过程中出现轴变形或者断裂的问题。
