曲柄摇杆驱动弹性球形变演示机构

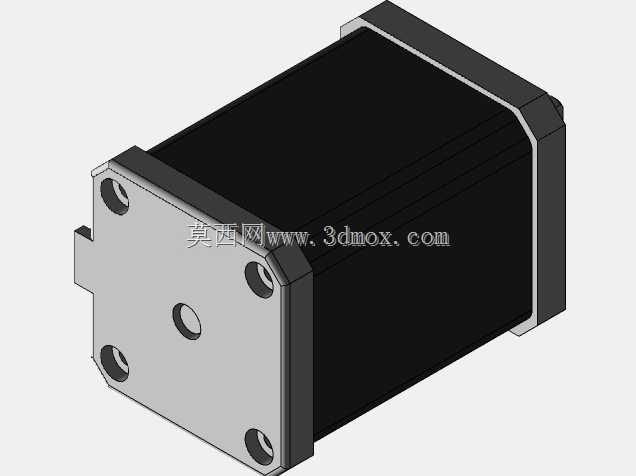

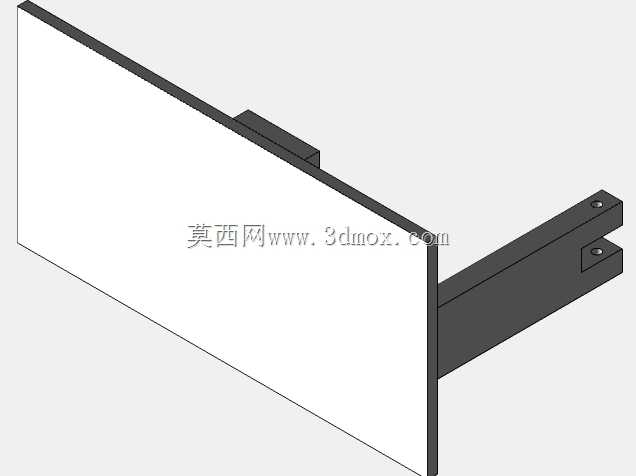

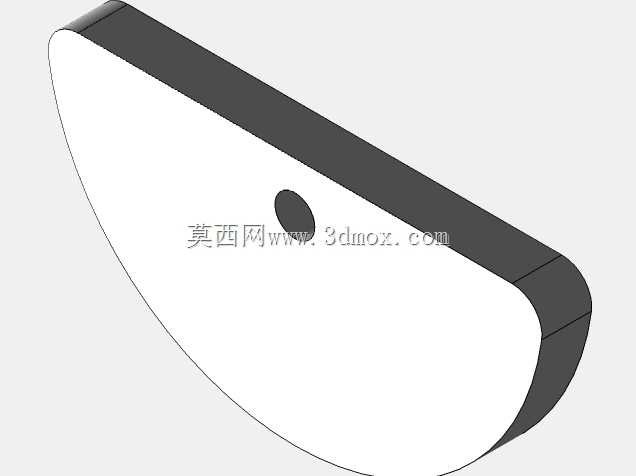

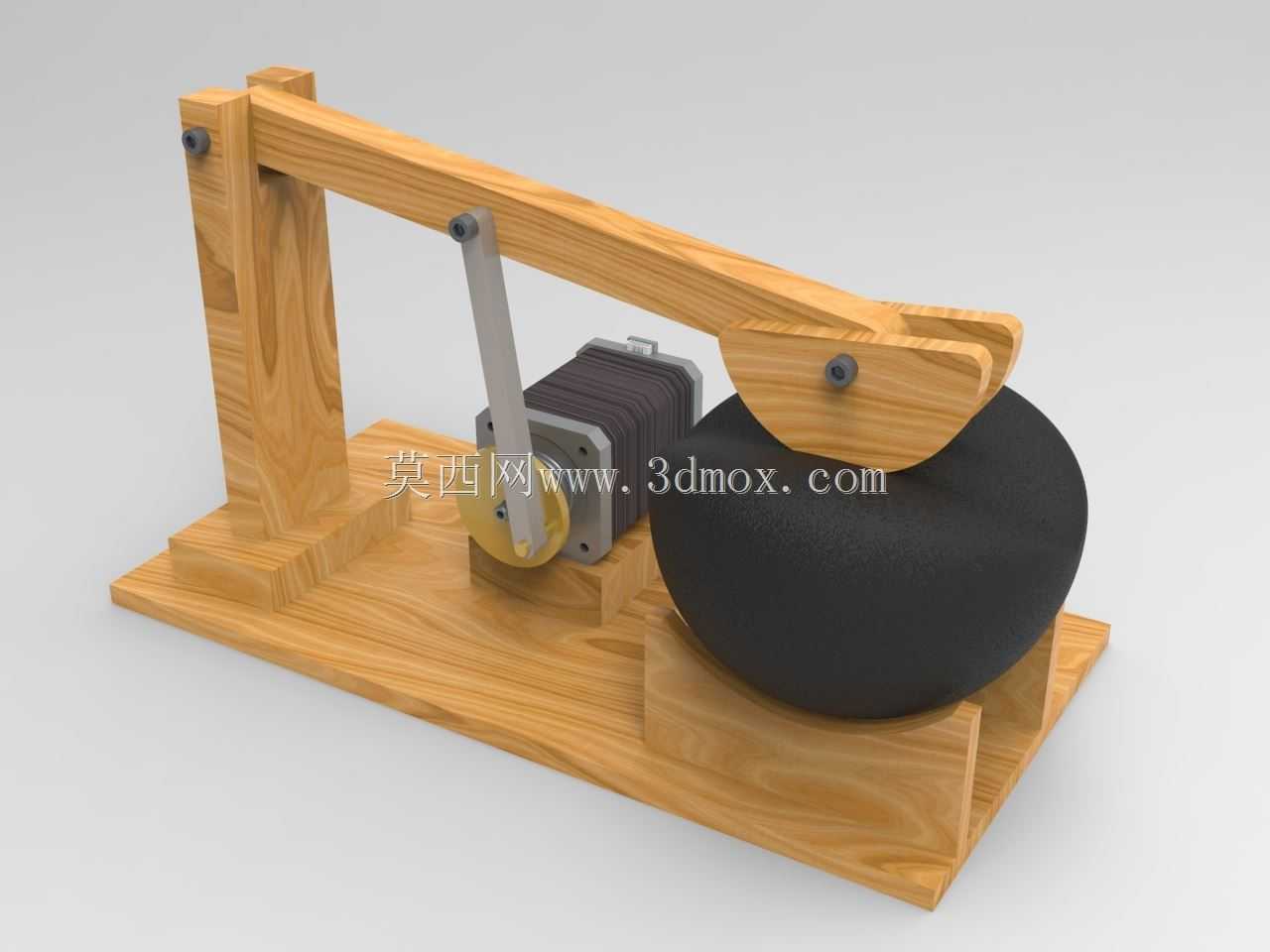

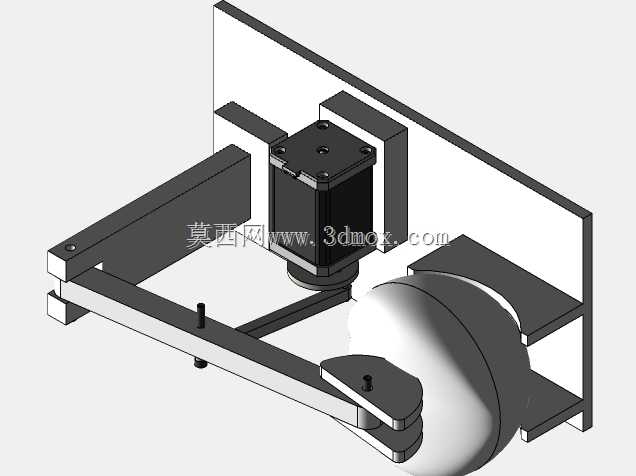

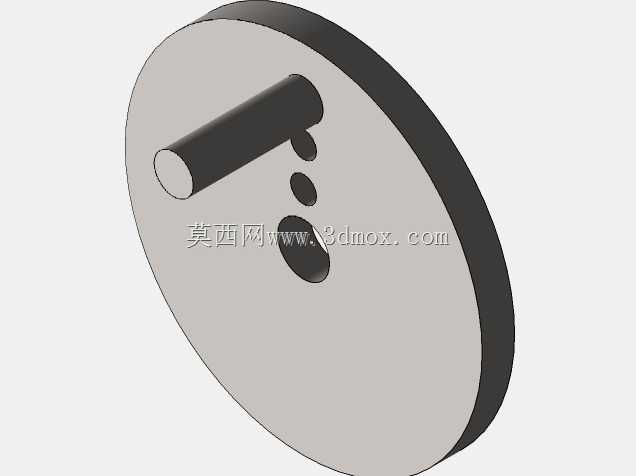

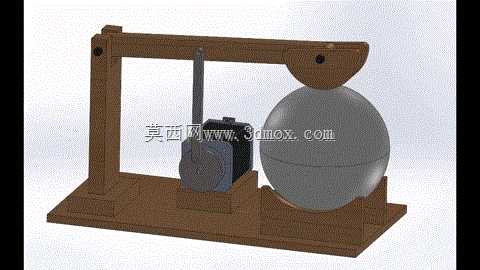

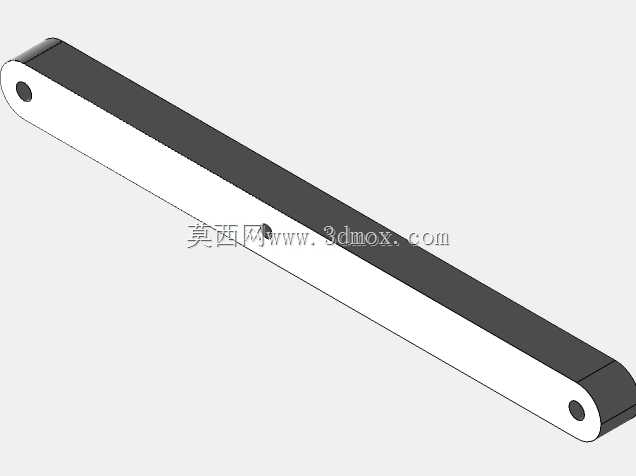

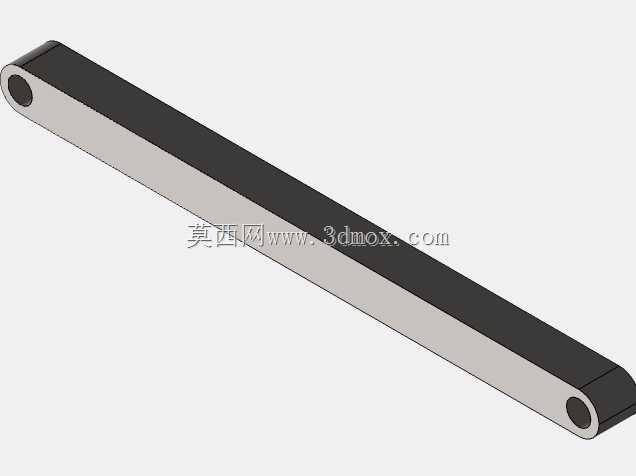

这套机构常出现在机械原理教学课堂、职业院校实训工位以及科普展项的互动区域，核心作用是把电机输出的连续旋转运动，转化为摆臂末端的往复弧形摆动，通过摆臂端部的压头周期性挤压下方的弹性球体，直观展示柔性体受外力作用时的形变规律，也能用来验证曲柄摇杆机构的急回特性、传动角变化对输出端运动轨迹的影响。从结构布局来看，整套装置以层压木质板材作为基座承载所有部件，立式支撑柱通过螺栓紧固在基座左侧，为摇杆提供稳定的回转支撑点；驱动部分采用小型直流减速电机，电机输出轴端安装圆盘形曲柄，曲柄偏心位置通过金属连杆与长摇杆的中部铰接点相连，摇杆的上端铰接在立式支撑柱的顶部轴位，下端延伸至弹性球体上方安装弧形木质压头，压头的弧面曲率与弹性球静止状态的外轮廓曲率匹配，保证挤压过程中接触面受力均匀，不会出现局部应力集中导致球体偏移的问题。设计过程中首先要确定曲柄的回转半径与连杆长度的比值，这个参数直接决定摇杆的摆角范围，摆角过小无法让球体产生足够明显的形变效果，摆角过大则会导致传动角过小，机构运动过程中出现卡滞甚至死点，实际建模时需要反复调整铰接点的位置，让压头下行到最低位置时刚好接触球体赤道位置，上行到最高位置时压头与球面保留足够间隙，避免回程过程中产生不必要的摩擦。安装边界方面，基座整体为矩形平板结构，四个角预留螺栓孔可以直接固定在实训台或者展台上，立式支撑柱的高度需要匹配摇杆长度与球体直径，保证摇杆摆动全程不会与基座、电机外壳发生干涉；电机的安装座设计为腰型孔结构，方便调整皮带或者直接啮合的传动间隙，也能在长期使用出现磨损后微调位置补偿间隙。弹性球体采用下部半包围的木质托块定位，托块的内弧面与球体下半部分完全贴合，不需要额外的紧固件就能限制球体的水平位移，挤压过程中球体只会沿垂直方向产生形变，不会向两侧滑移，保证演示过程的稳定性。这套机构除了教学演示用途外，也可以作为小型柔性件疲劳测试的简化原型，通过调整电机转速改变挤压频率，更换不同硬度的弹性球体就能测试不同材料在周期性载荷下的形变恢复特性，建模时所有铰接位置都预留了标准销轴的安装间隙，转动副处可以加装铜套降低磨损，延长整套机构的连续运行时长。从运动逻辑来看，曲柄每旋转一周，摇杆就完成一次下压、回程的往复动作，压头接触球体后，球体从接触点开始逐步产生凹陷形变，形变量随着压头下行逐渐增大，到达下止点时形变量达到峰值，随后压头随摇杆回程，球体依靠自身弹性逐步恢复初始形状，整个运动过程流畅无冲击，能够非常直观地把刚性机构的运动传递与柔性体的形变过程结合起来，帮助初学者快速理解连杆机构的运动转化逻辑，也能为后续柔性体仿真分析提供实体参照。
