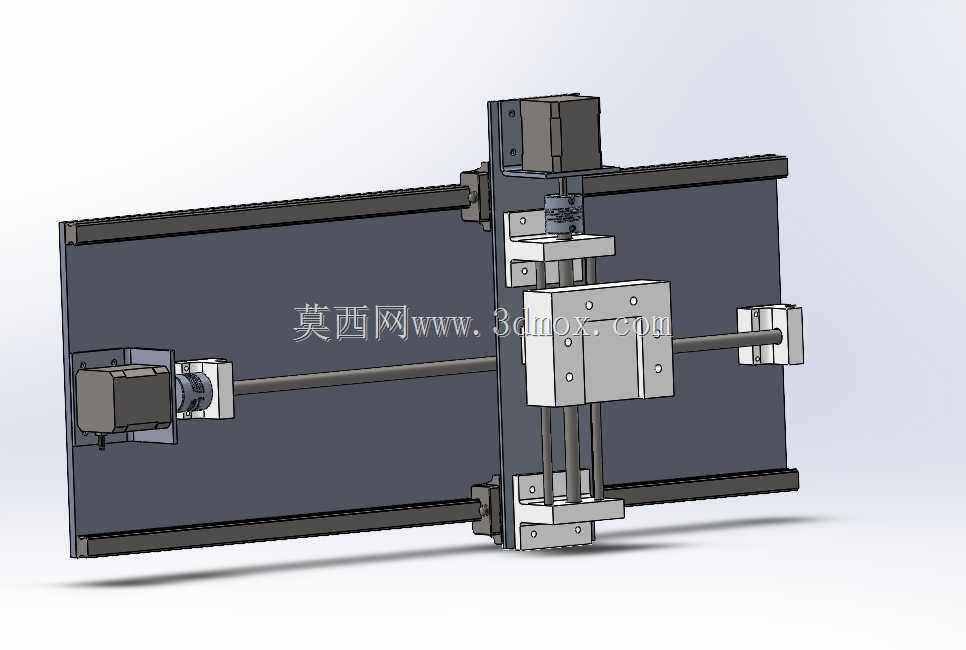

双轴十字滑动机架传动结构设计

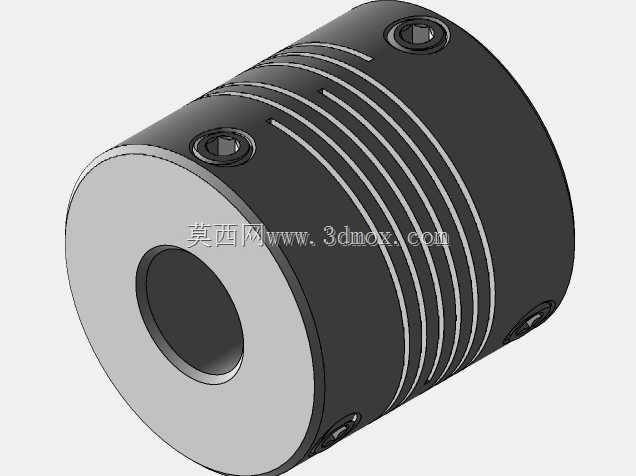

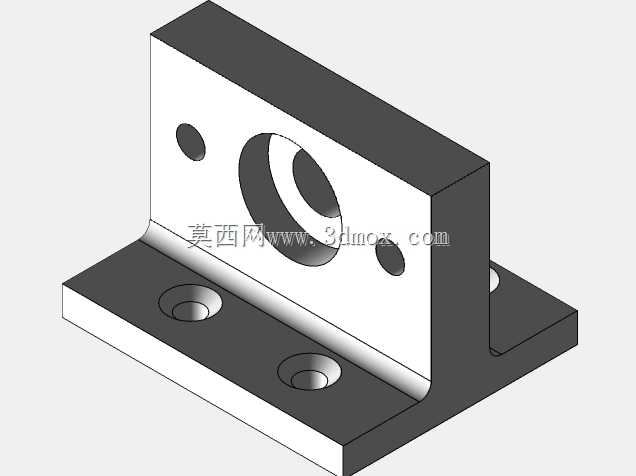

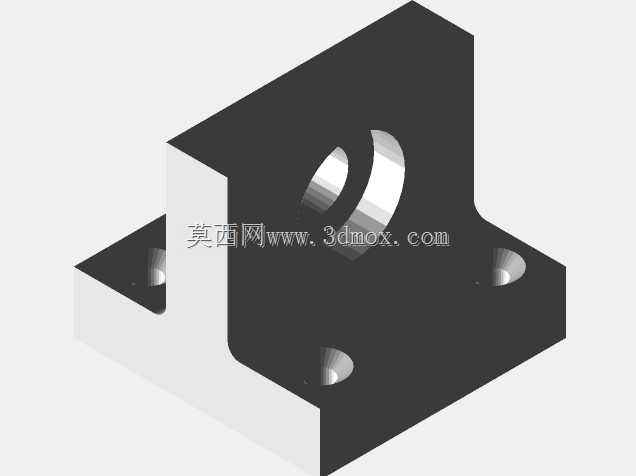

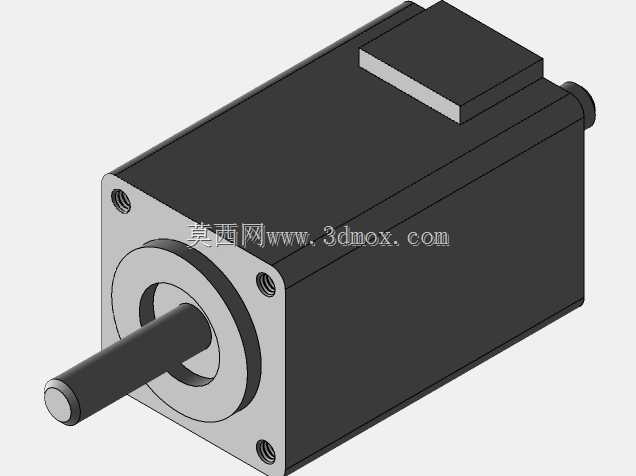

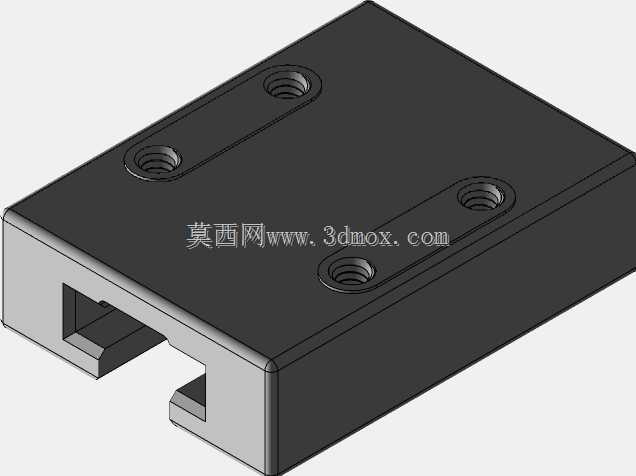

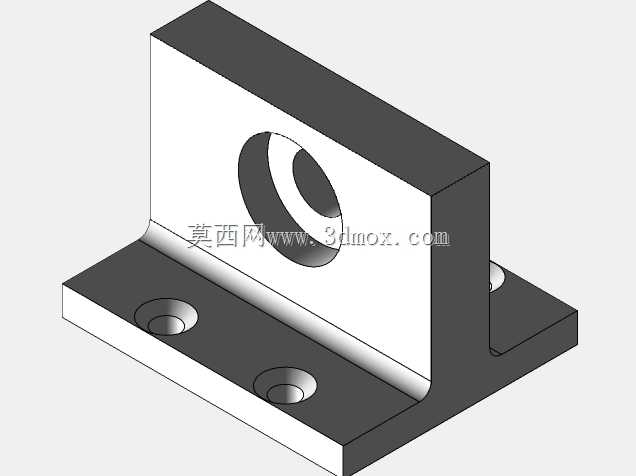

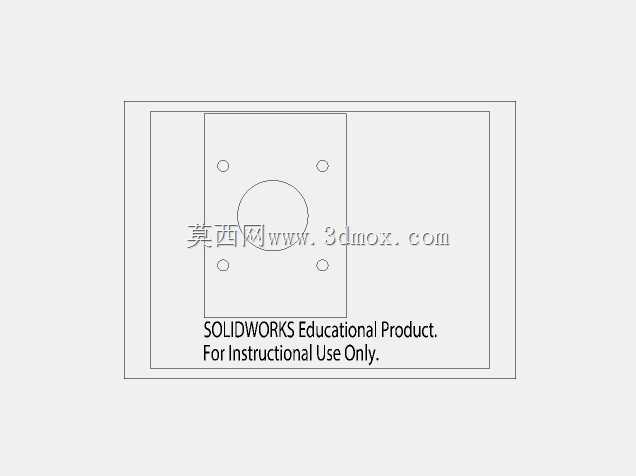

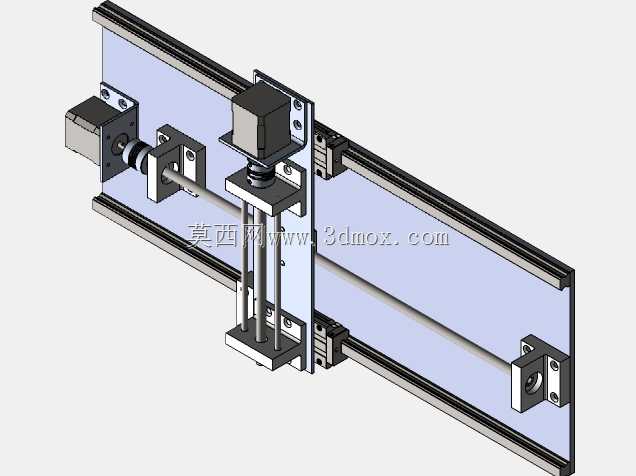

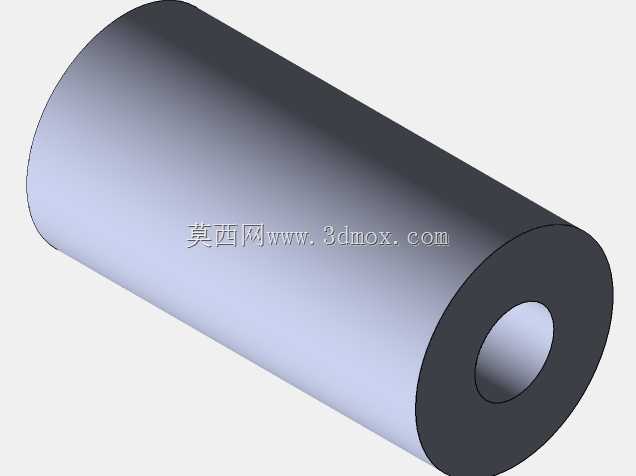

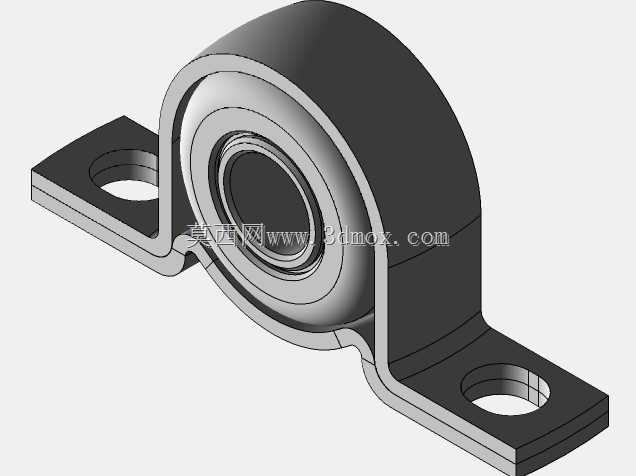

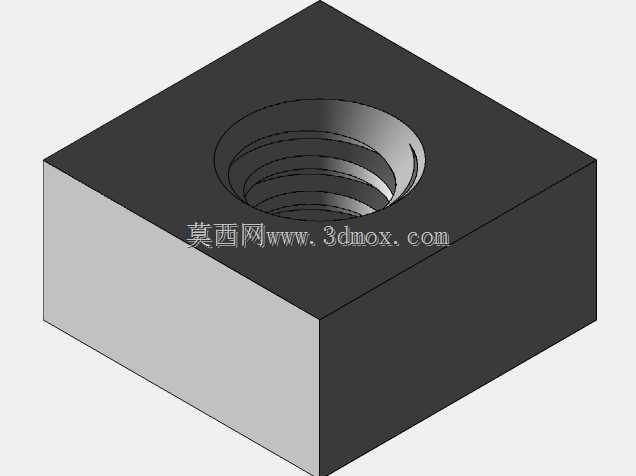

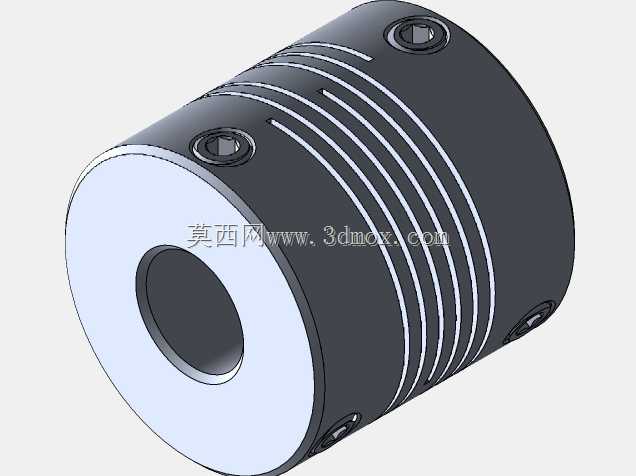

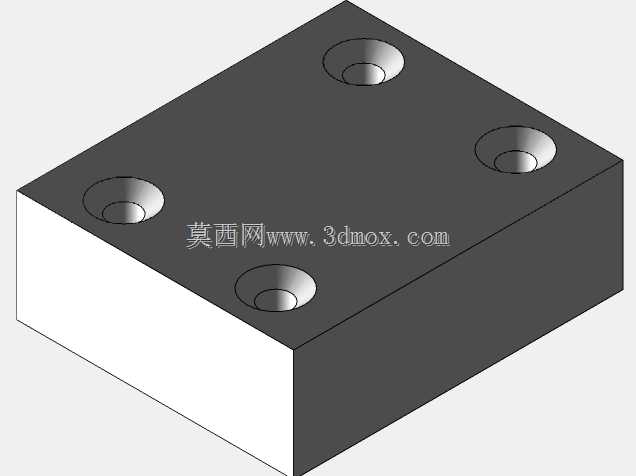

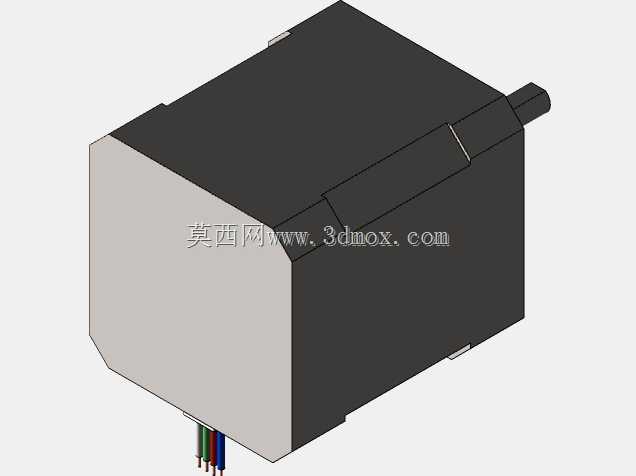

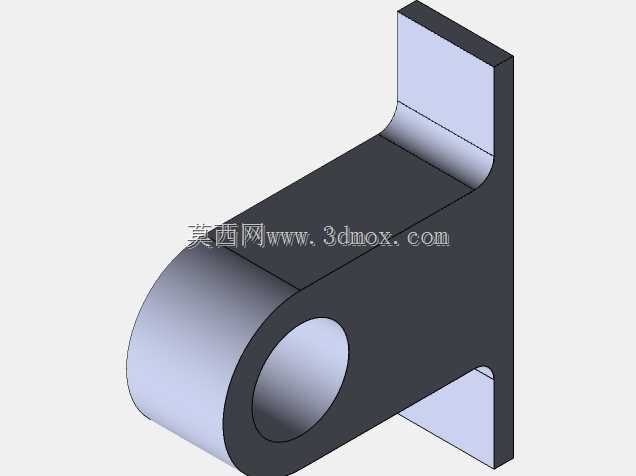

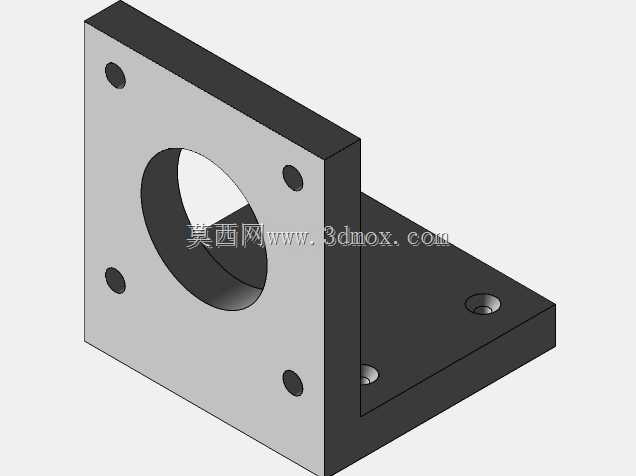

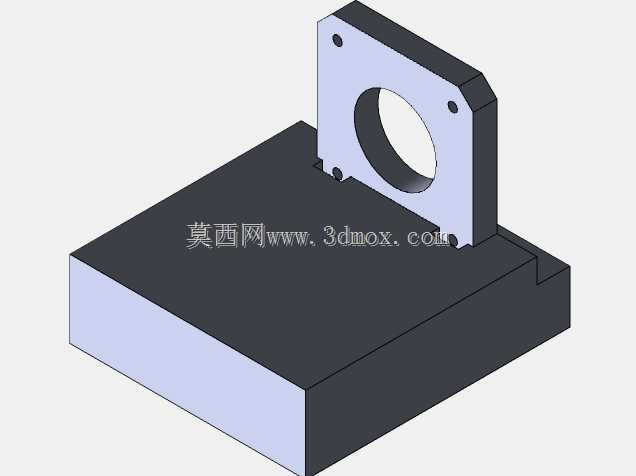

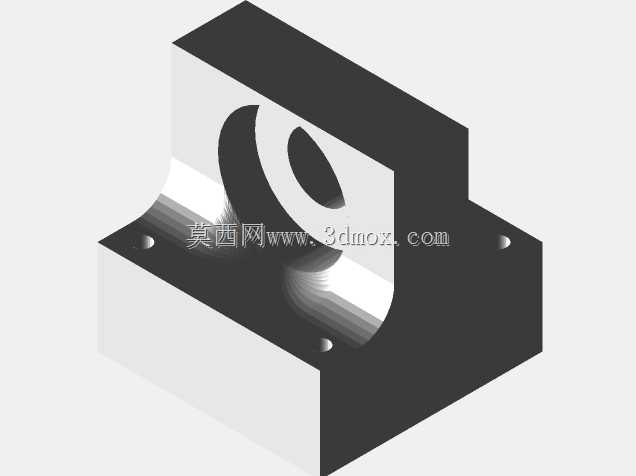

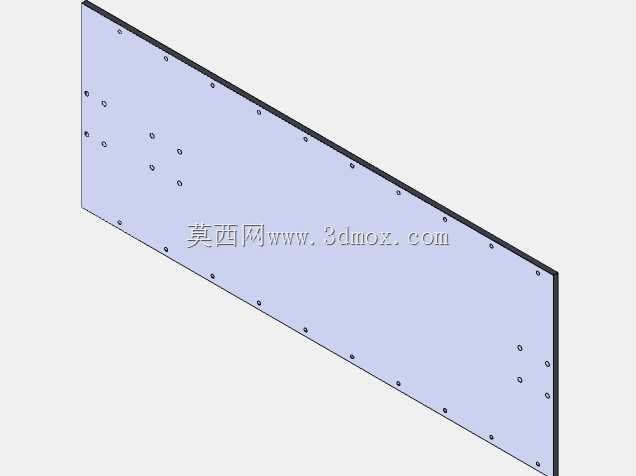

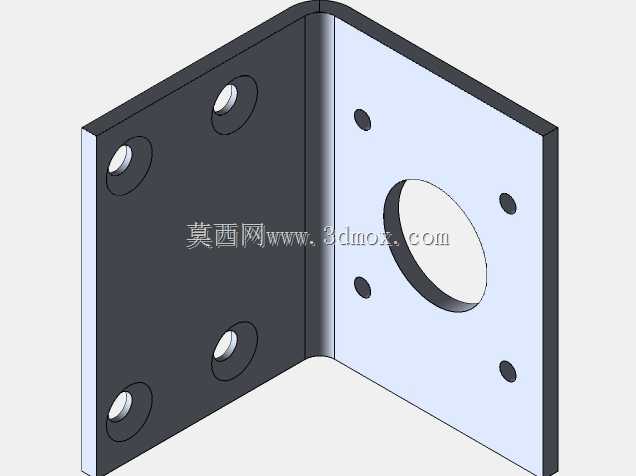

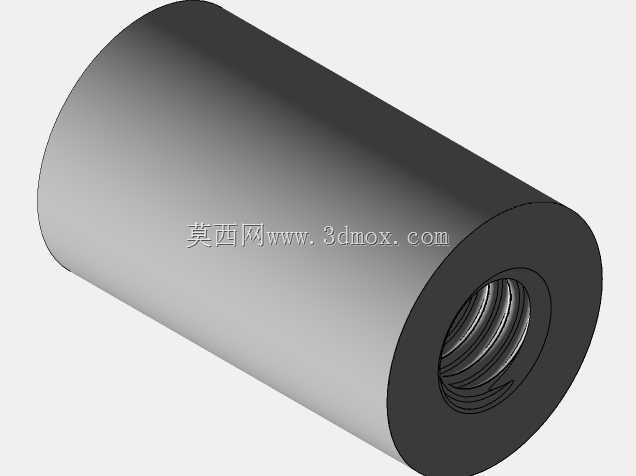

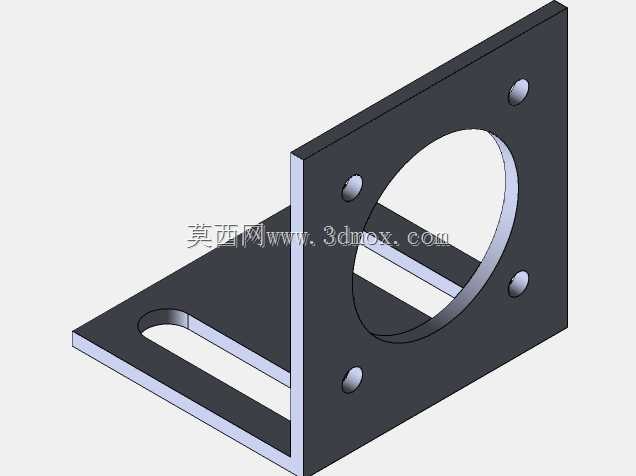

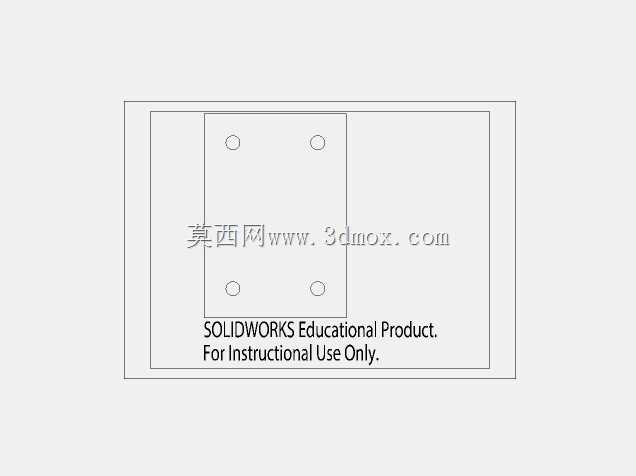

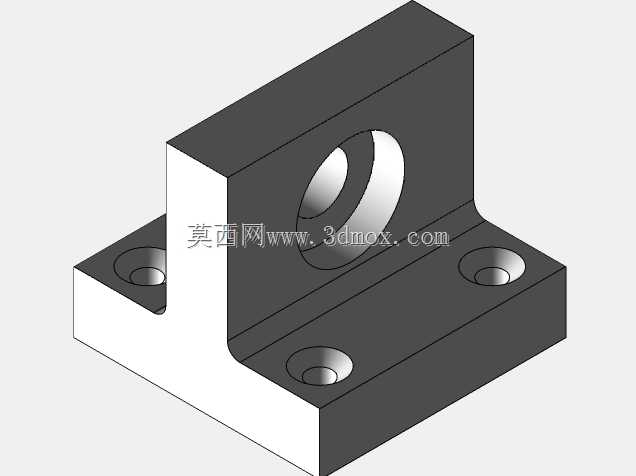

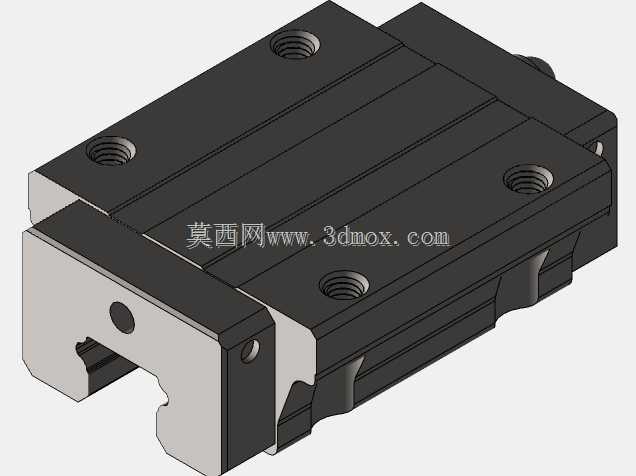

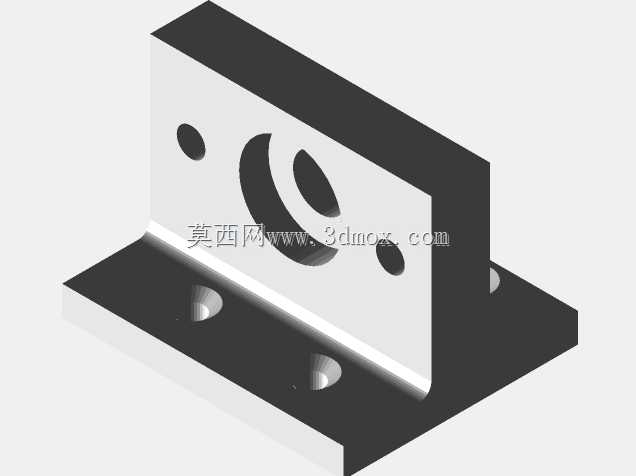

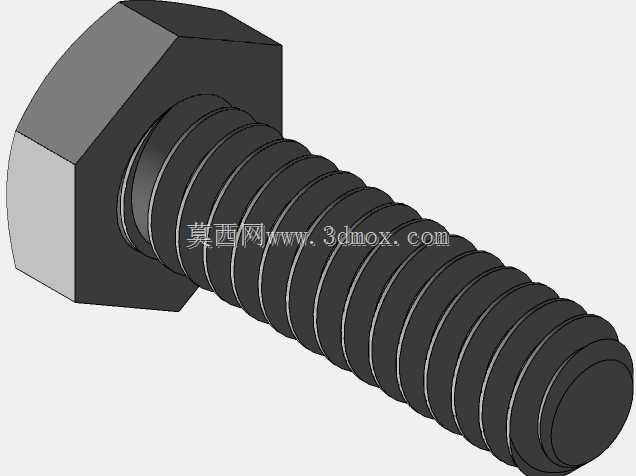

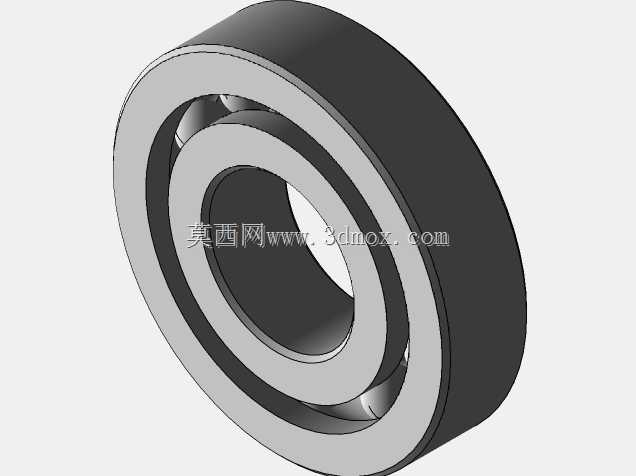

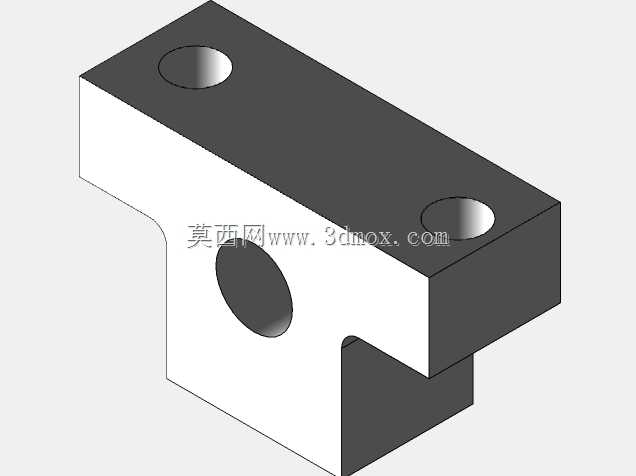

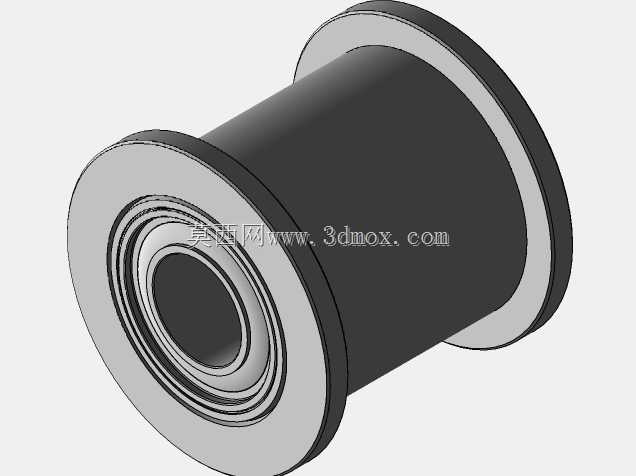

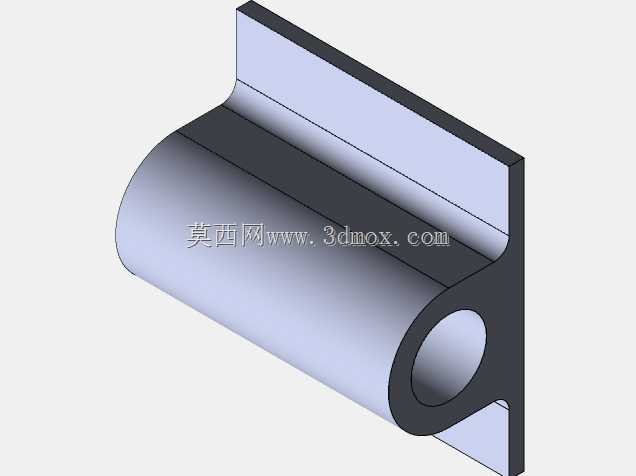

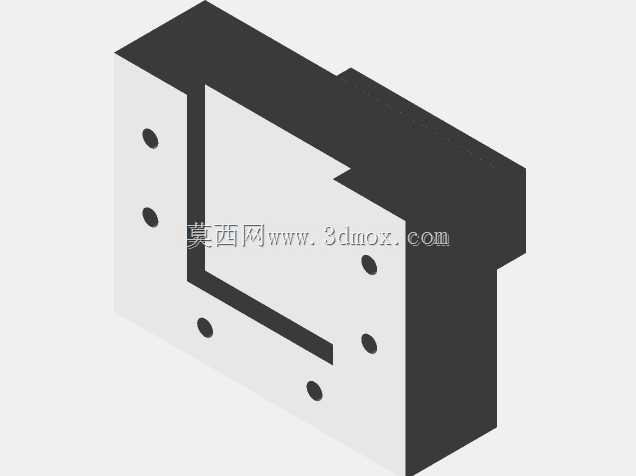

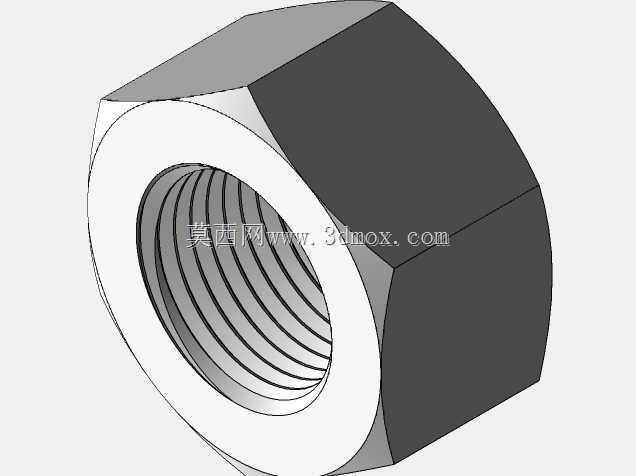

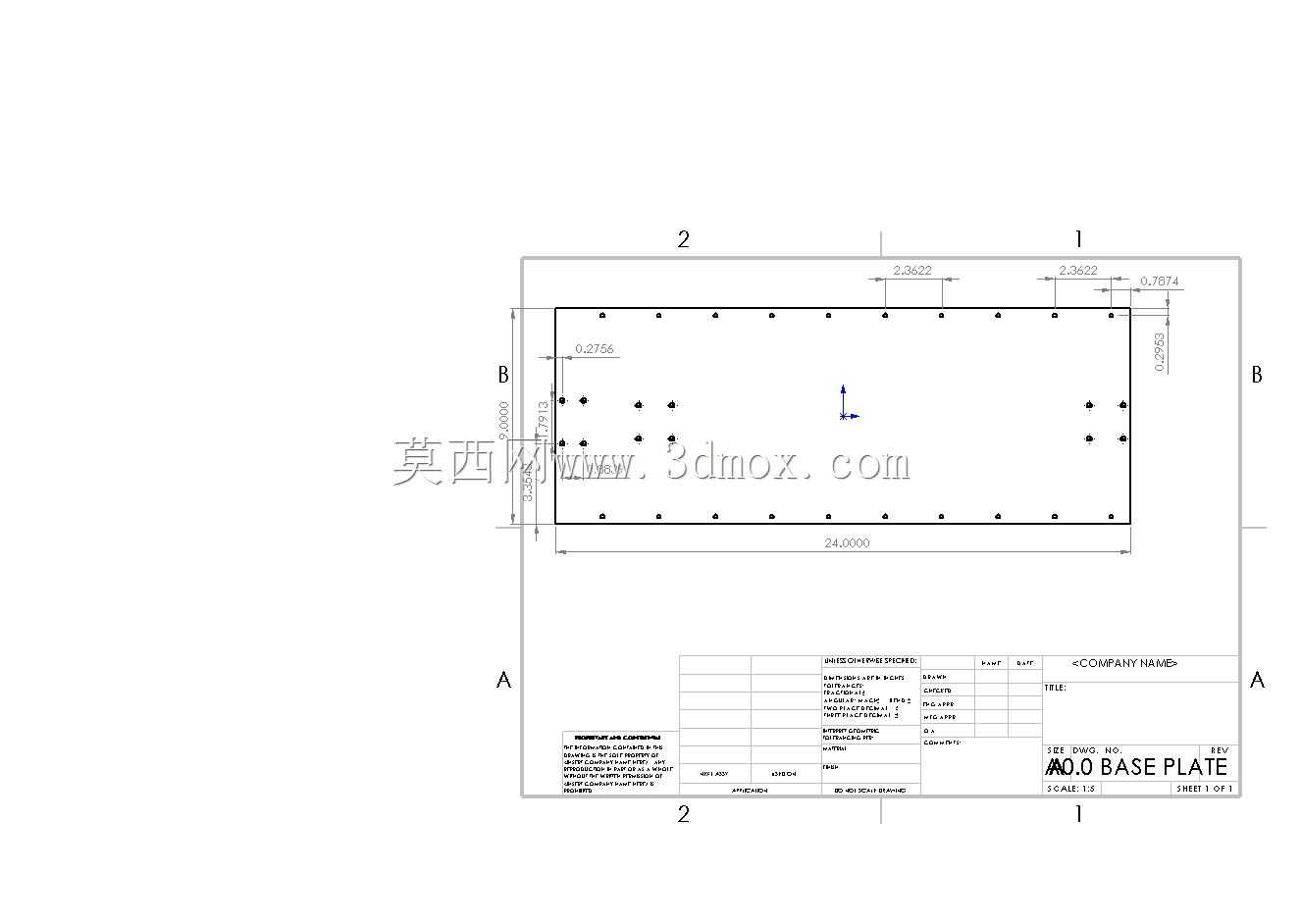

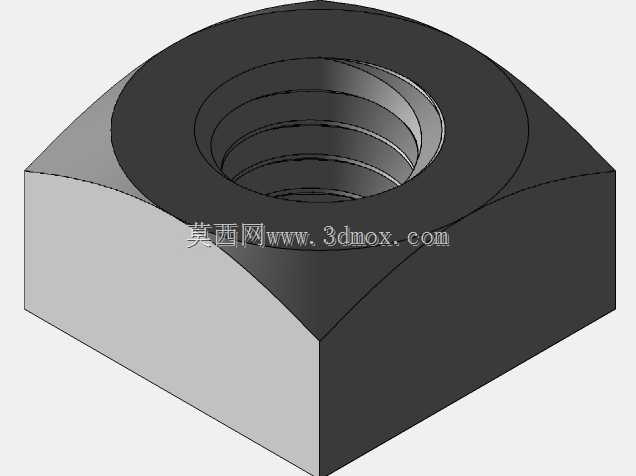

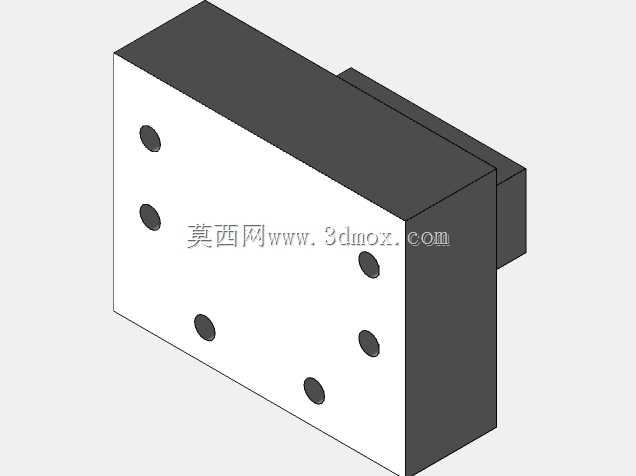

该双轴十字滑动机架结构，主要面向小型自动化作业场景的直线运动承载需求，可适配桌面级点胶、平面检测、小型工件移栽、轻量激光打标等工位的运动载体搭建，作为核心运动承载框架承担执行末端的精准位移支撑作用，能够在平面范围内实现X、Y两个正交方向的独立或联动运动输出，满足小行程范围内的位置调整需求。整套结构采用立式背板作为主承载基体，横向布置的直线导轨作为X向运动导向支撑，搭配丝杆传动副实现水平方向的精准位移传递，纵向滑座跨接在横向导轨之上，集成Y向的独立传动与导向组件，两个运动方向均预留了标准动力安装位，可适配常规旋转动力元件的直连或联轴器转接安装，无需额外设计复杂的转接结构即可完成动力单元的装配。设计过程中优先考虑了装配的便捷性与运动刚性，所有导向组件的安装基准面均做了共面度适配设计，滑座与导轨滑块的连接位预留了足够的锁紧接触面，避免高速运动过程中出现连接松动导致的精度偏移；传动丝杆的两端支撑采用固定侧与支撑侧配合的布置方式，既抵消丝杆高速转动产生的轴向窜动，也能补偿温度变化带来的丝杆长度形变，保证长时间运行下的传动精度稳定。从安装边界来看，整套机架的横向有效行程覆盖常规桌面作业的幅面需求，纵向行程适配短距离升降或进给的作业范围，整体外轮廓尺寸紧凑，可直接固定在标准铝型材工作台面或专用设备台架上，背板预留的多组安装孔位可适配不同规格的外围护罩、拖链以及管线固定座的安装，滑台的执行端安装面做了标准化的孔阵设计，可直接搭载夹爪、点胶阀、检测探头、激光头等多种作业执行元件，无需额外制作转接板即可完成末端执行器的快速换装。结构设计上充分考虑了日常维护的便利性，所有传动部位均预留了润滑注油通道，导轨与丝杆的防尘密封结构可适配常规车间的多尘作业环境，减少杂物进入运动副导致的磨损卡顿，整体框架采用高强度铝合金板材加工为主，关键受力连接位采用钢制紧固件强化，在保证整体结构刚性满足轻载作业需求的前提下，尽可能控制整体自重，降低设备台架的承载负担，同时也方便整套模组的搬运与工位调整。
