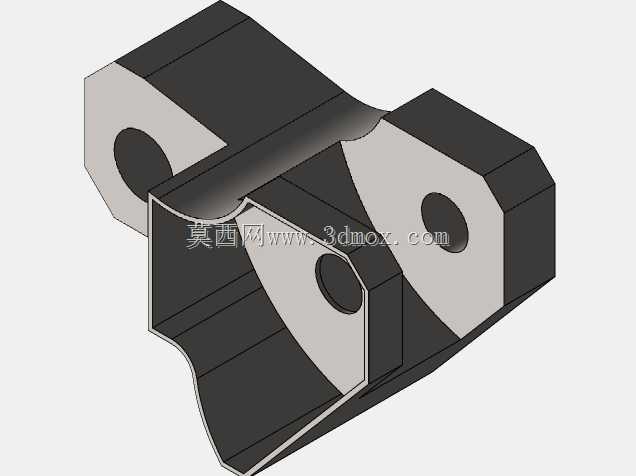

异形铰接式连接支座结构设计

该异形铰接式连接支座属于机械传动与支撑系统中的核心连接构件，主要应用于需要实现多自由度铰接限位、同时承担复合载荷传递的工业设备场景，常见于工程机械的臂架连接部位、自动化生产线的摆臂支撑节点、特种作业装备的活动关节衔接位置，能够在设备运行过程中同时承受径向剪切力、轴向拉压力以及小幅偏转带来的交变扭矩，保障相邻运动部件的活动轨迹处于设计允许的边界范围内，避免运动干涉与载荷过载造成的结构损坏。从实际用途来看，该构件一方面承担两个相对活动部件之间的刚性连接作用，将驱动端的动力稳定传递至执行端，另一方面通过自身带孔耳板的铰接结构，为部件提供预设角度范围内的摆动自由度，同时依靠中部异形型腔的结构设计，在不额外增加整体重量的前提下提升结构的抗扭刚度，适配相邻部件的轮廓避让需求，减少设备整体的冗余空间占用。在功能特性层面，该支座采用三面带安装孔的耳板布局，三个铰接孔的轴线呈空间交错分布，能够同时衔接三个不同方向的连接部件，实现多节点的复合铰接功能；中部采用半开放的异形型腔结构，既能够为穿过型腔的管线、联动杆件提供避让空间，也可以通过型腔的曲面过渡设计分散应力集中点，避免长期交变载荷下出现结构疲劳开裂；所有安装孔的端面均设计有贴合凸台，能够保障安装时连接面的贴合精度，减少装配间隙带来的传动冲击与连接松动风险。从设计思路来看，该构件优先以载荷传递路径为核心进行结构拓扑优化，在三个铰接孔的载荷传递路径上保留足够的实体壁厚，而非载荷承载区域则通过型腔挖除的方式减少材料用量，实现结构强度与轻量化的平衡；耳板的外轮廓采用切边处理，既能够减少安装过程中与周边部件的轮廓干涉，也可以去除加工过程中的冗余边角，降低后续表面处理的工艺难度；孔位周边均做了圆角过渡处理，避免尖锐边角造成的应力集中，提升构件的疲劳使用寿命。在外形尺寸与安装边界层面，该支座整体采用紧凑化布局，三个耳板分别朝向不同空间方向延伸，安装时需要保障每个铰接孔的同轴度误差处于设计公差范围内，贴合凸台的安装面需要与对接部件的连接面完全贴合，避免偏载造成的孔位磨损；中部型腔的最小避让间隙满足相邻运动部件的摆动空间需求，安装后部件摆动过程中不会与型腔内壁发生剐蹭干涉，整体安装边界适配多数中小型机械臂架、铰接摆杆的连接空间要求，不需要对周边原有结构进行额外改造即可完成装配替换。
