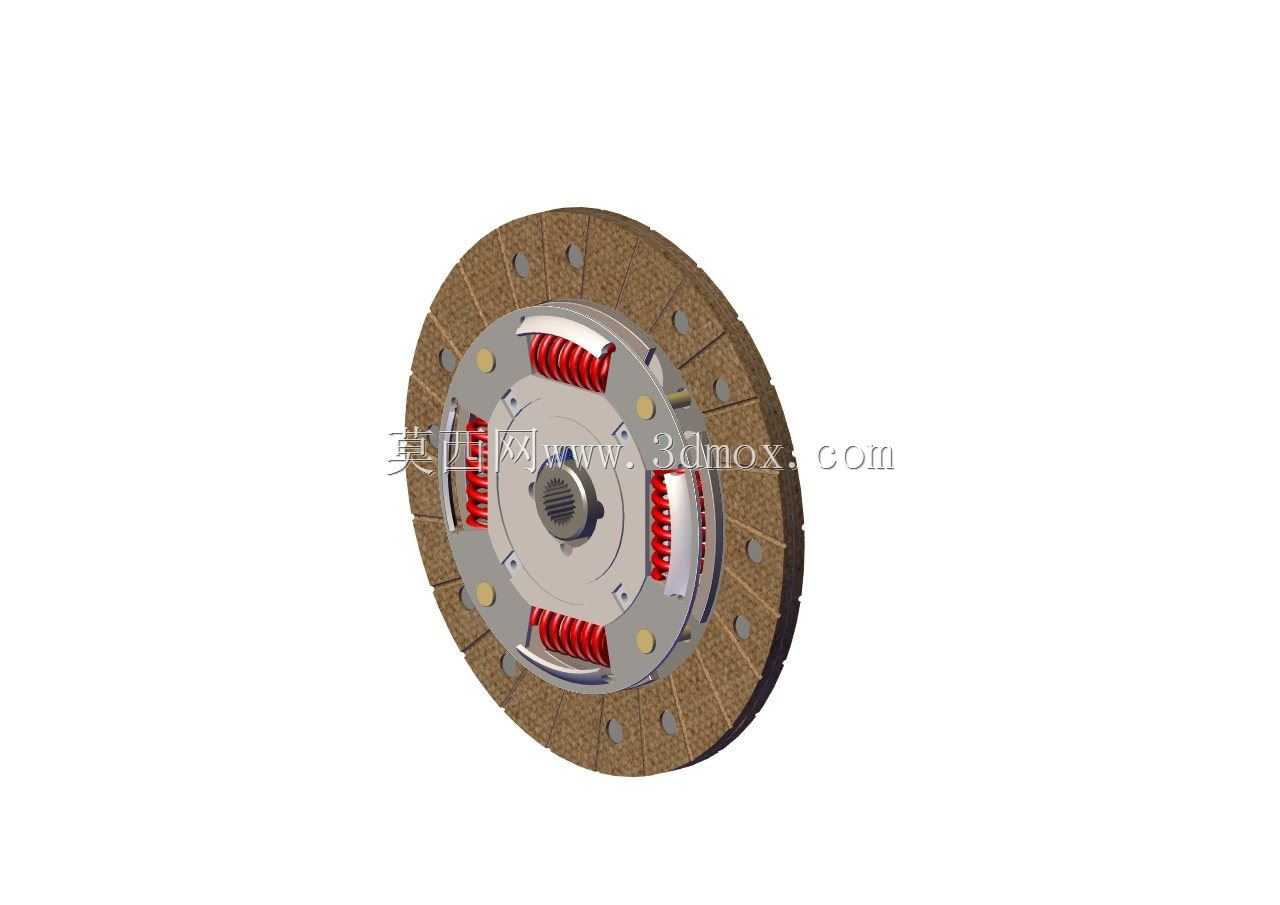

汽车传动系统干式摩擦离合器从动盘结构

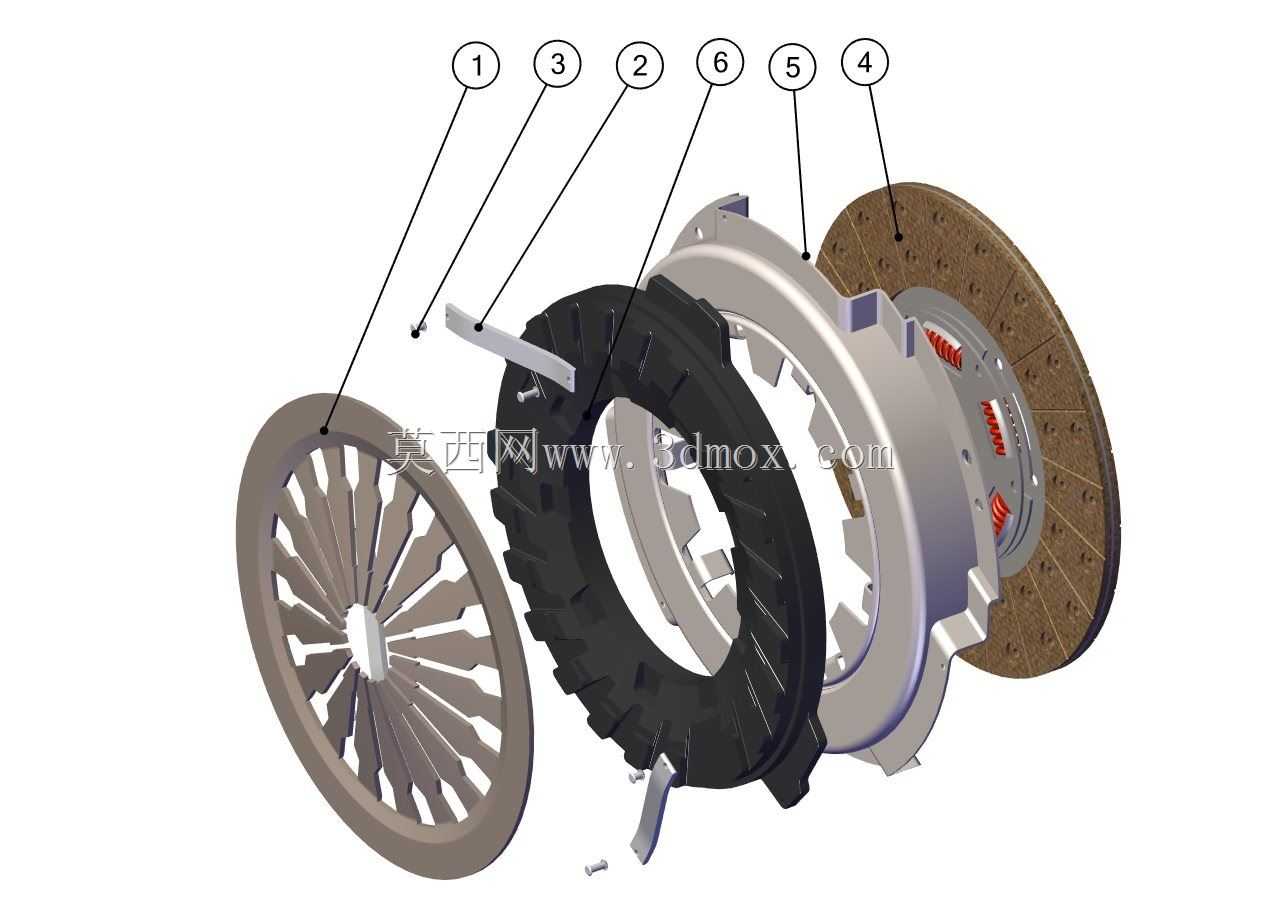

该离合器从动盘是手动挡汽车传动系统中的核心摩擦传动部件，主要搭载于传统燃油乘用车与轻型商用车的手动变速箱输入端，布置在发动机飞轮与变速箱输入轴之间的动力传递路径上，承担着动力接合、切断、传动减震的核心作用。在车辆实际运行过程中，当驾驶员踩下离合踏板时，从动盘与发动机飞轮端面分离，切断发动机向变速箱传递的动力，支持驾驶员完成换挡操作；当驾驶员缓慢松开离合踏板时，从动盘在压盘的压紧力作用下与飞轮逐步贴合，依靠摩擦面的摩擦力将发动机输出扭矩平稳传递至变速箱输入轴，实现车辆的平稳起步，同时在传动系统出现瞬时冲击载荷时，从动盘内置的弹性结构能够吸收冲击震动，避免传动系齿轮、轴类零件受冲击损坏。

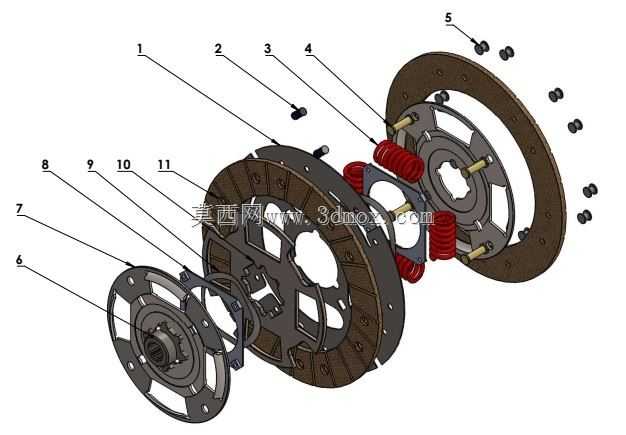

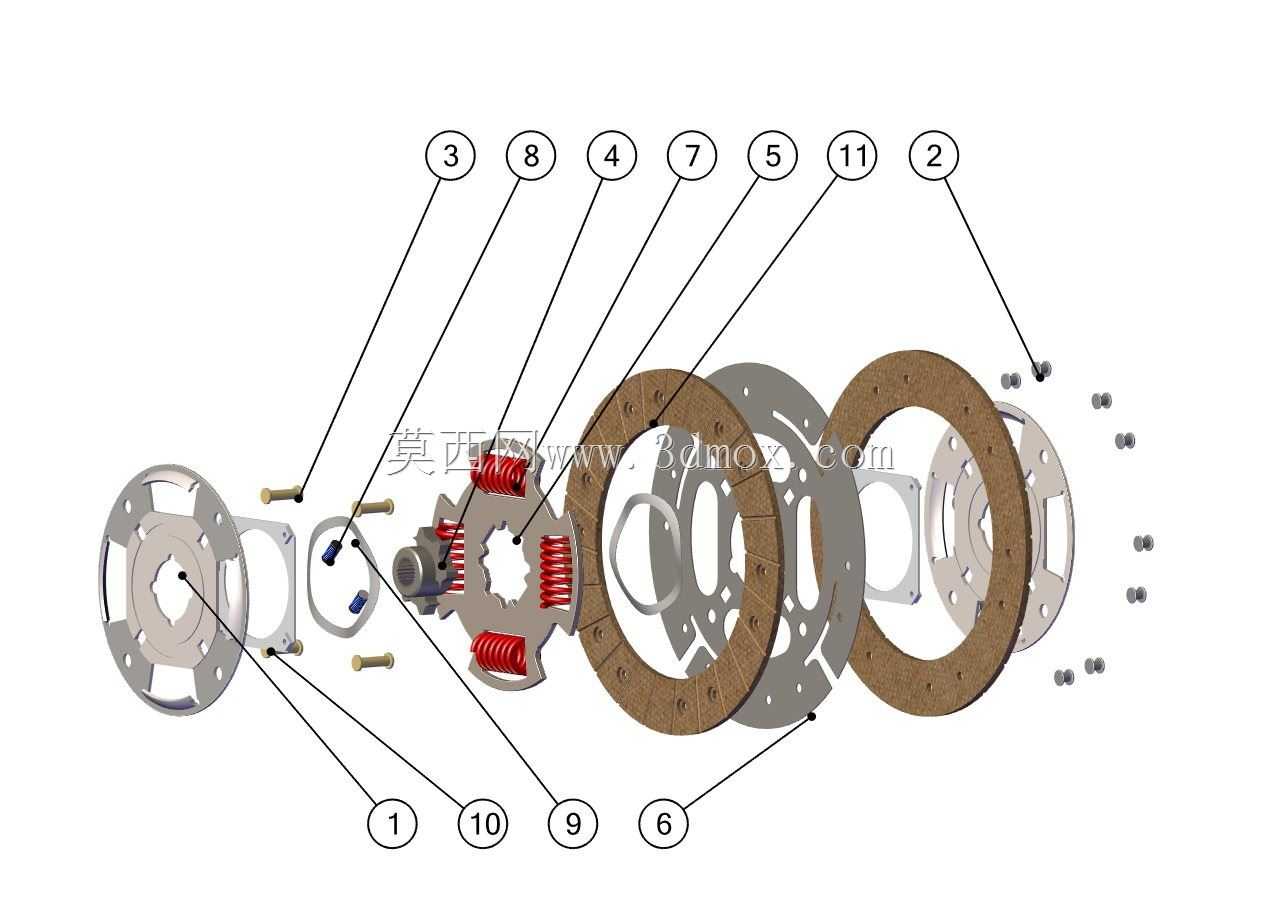

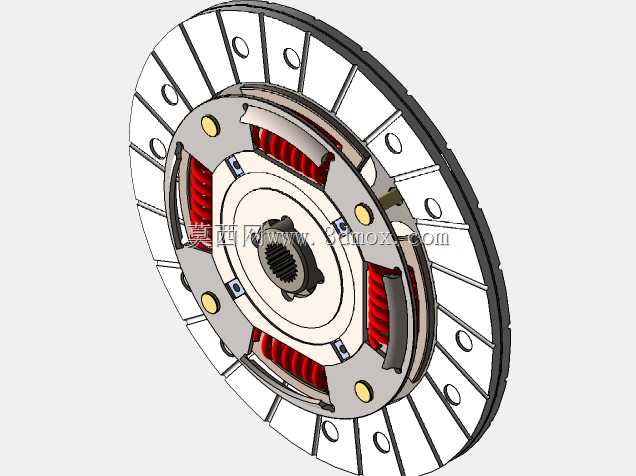

从产品功能特性来看，该从动盘采用环形摩擦片铆接结构，两侧摩擦衬面采用高摩擦系数、耐磨损的复合材料制作，表面均匀分布的铆接孔与散热槽能够在长期滑磨过程中导出摩擦热量，避免摩擦片过热烧蚀；盘芯周向均匀布置的螺旋减震弹簧沿圆周切线方向安装，能够在动力传递过程中缓冲发动机输出的扭转震动，过滤动力接合过程中的冲击，提升驾乘平顺性；中心的花键毂采用内花键结构，与变速箱输入轴的外花键形成滑动配合，允许从动盘在轴向小范围移动，保证离合分离与接合过程的动作顺畅。

在设计思路上，该结构优先保证摩擦扭矩传递能力与减震性能的平衡，摩擦片的有效摩擦半径经过扭矩匹配计算，能够覆盖对应排量发动机的最大输出扭矩传递需求，避免传动过程中出现打滑失效；减震弹簧的刚度参数经过传动系扭振匹配，能够有效降低传动系统的固有共振转速区间的震动幅值；整体结构采用对称式圆周布局，保证高速旋转过程中的动平衡性能，避免高转速下从动盘出现偏摆、抖动问题。在安装边界上，从动盘整体为圆盘式结构，外径尺寸匹配对应车型的离合器压盘与飞轮安装腔尺寸，中心花键的模数、齿数与变速箱输入轴完全适配，安装时需保证从动盘与飞轮端面的同轴度，花键部位涂抹润滑脂保证滑动顺畅，摩擦面严禁沾染油污以避免摩擦力下降引发打滑。
