汽车膜片弹簧式离合器总成结构设计

该离合器总成是手动挡乘用车传动系统的核心功能部件，主要搭载于前置前驱燃油车型的发动机与手动变速器之间，承担动力接合、切断与过载保护的核心作用，覆盖日常通勤、城郊道路行驶、轻载爬坡等多元用车场景，是保障车辆平顺起步、顺畅换挡、防止传动系过载的关键结构。在车辆实际运行过程中，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧分离指端，使压盘对从动盘的压紧力快速释放，彻底切断发动机向变速器输入的动力流，为挡位切换创造无载荷条件，避免换挡过程中齿轮打齿、冲击；当驾驶员缓慢松开踏板时，膜片弹簧的弹力逐步释放，推动压盘平稳压紧从动盘，让发动机输出扭矩通过摩擦作用逐步传递至变速器输入轴，实现车辆的平顺起步，避免传动系统受到突加载荷冲击。

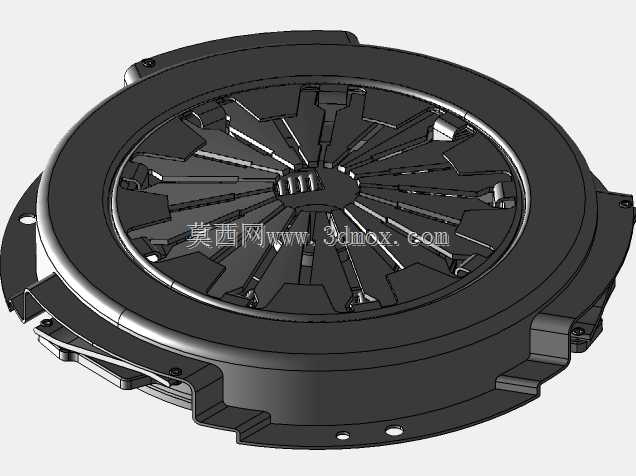

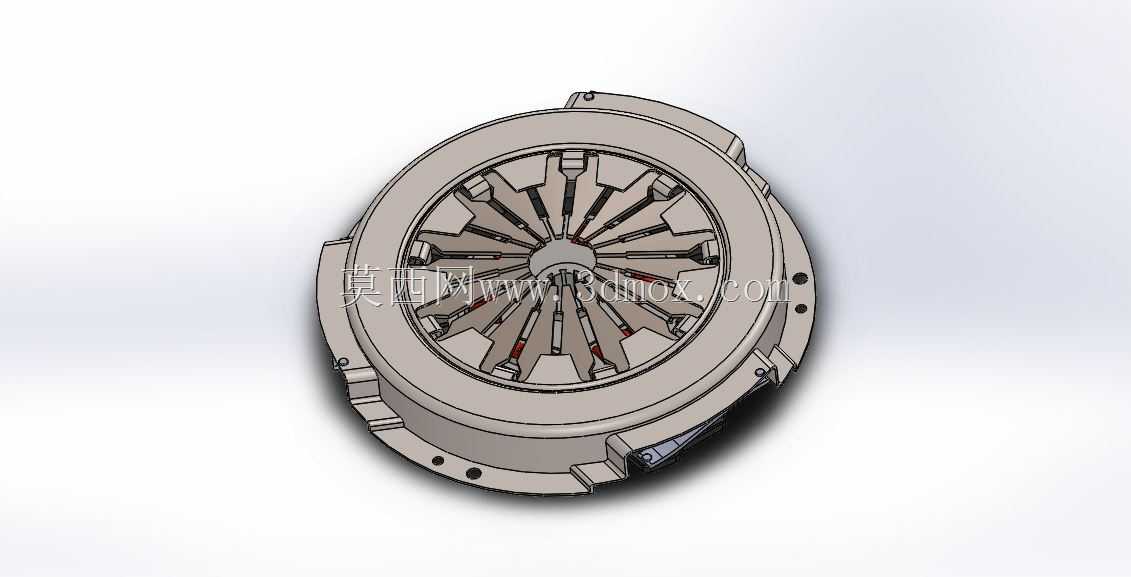

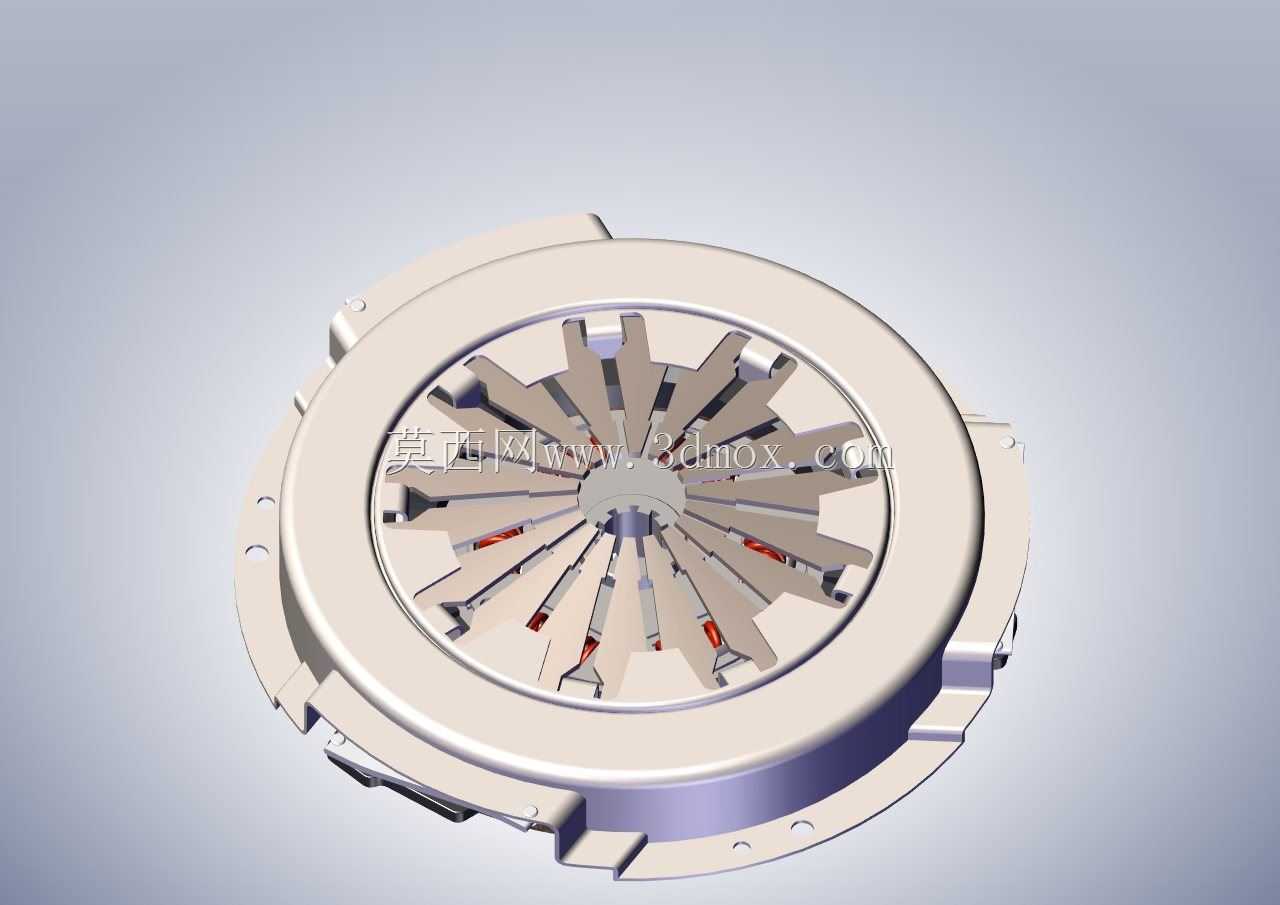

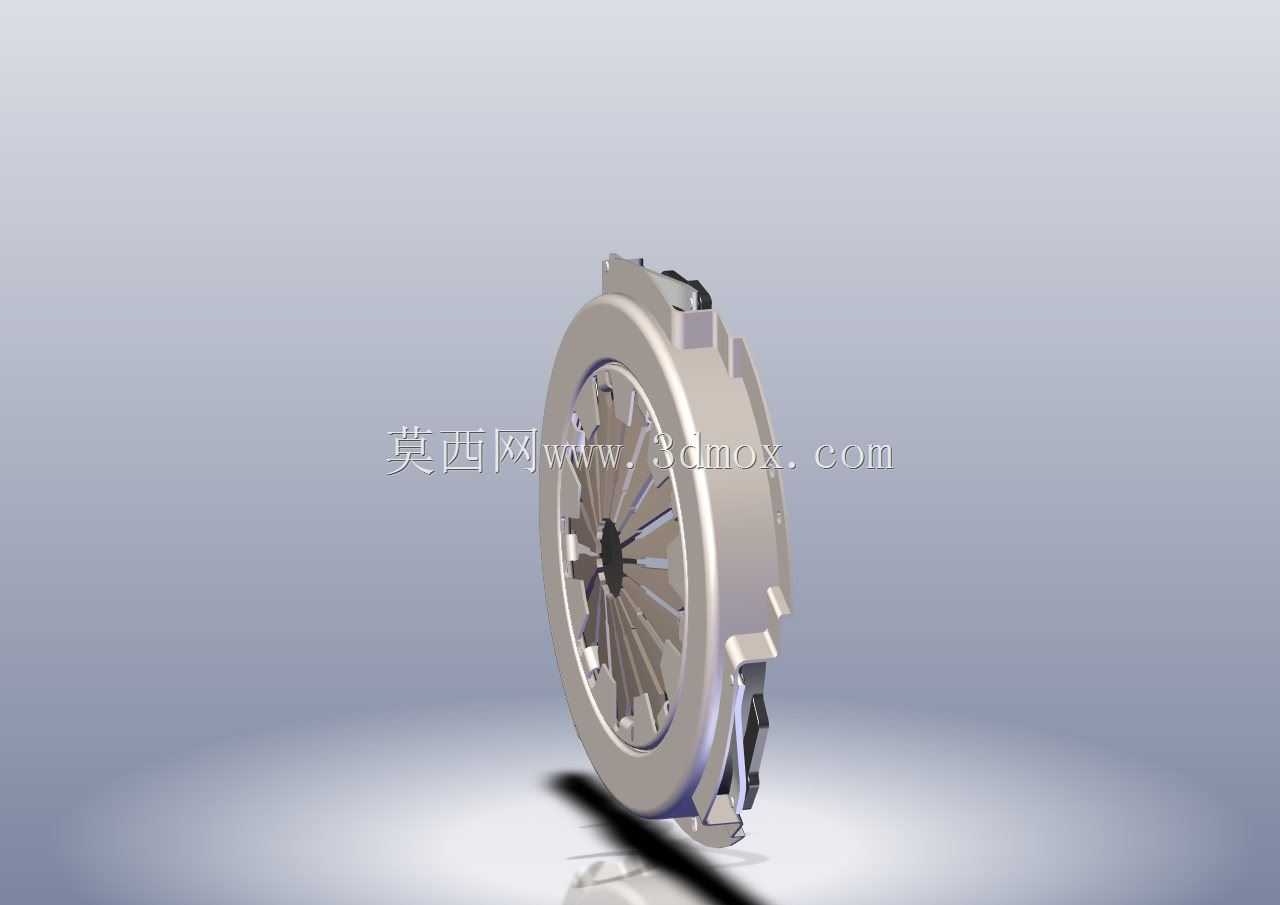

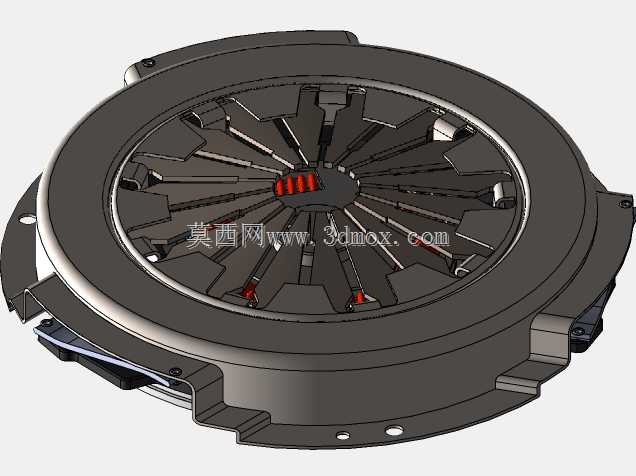

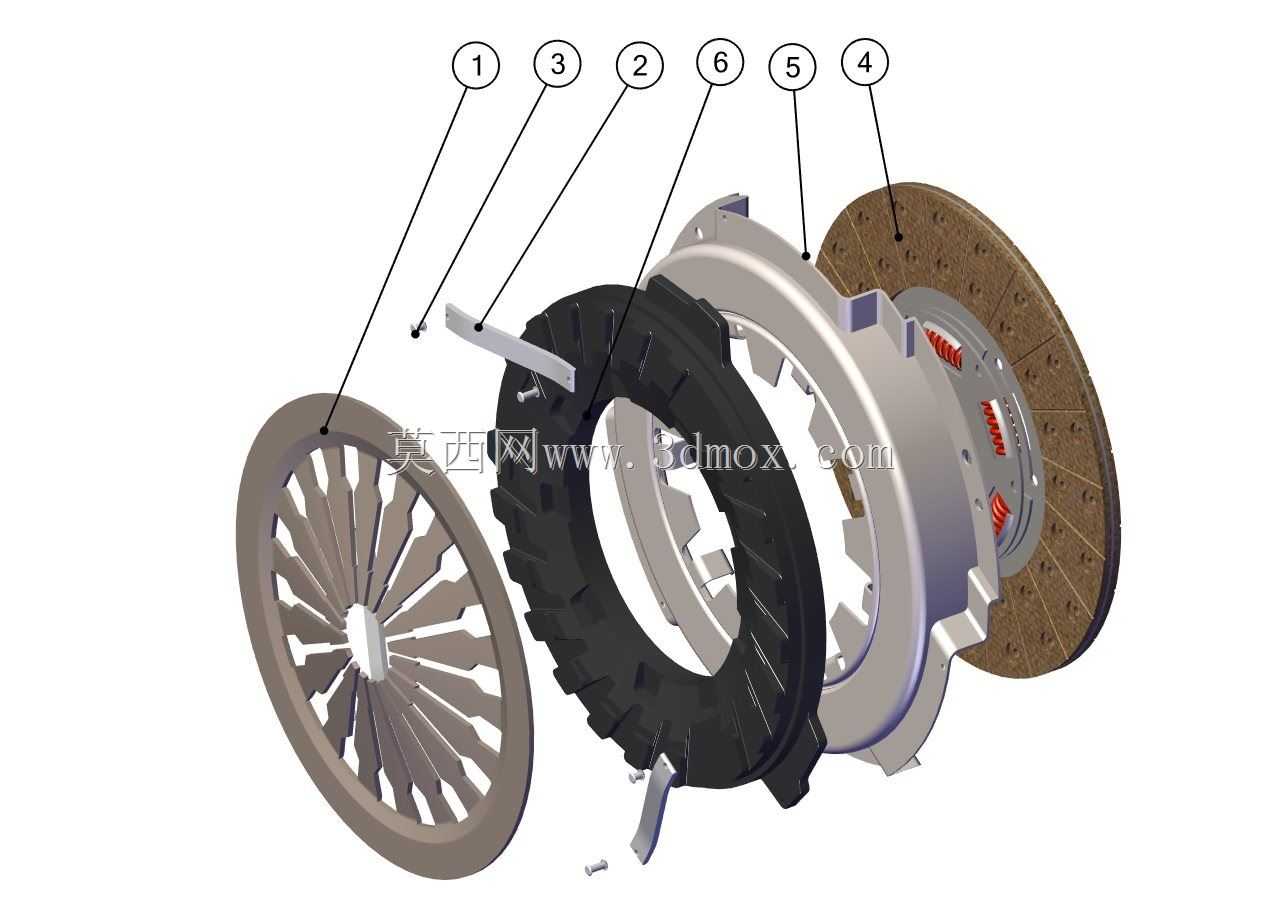

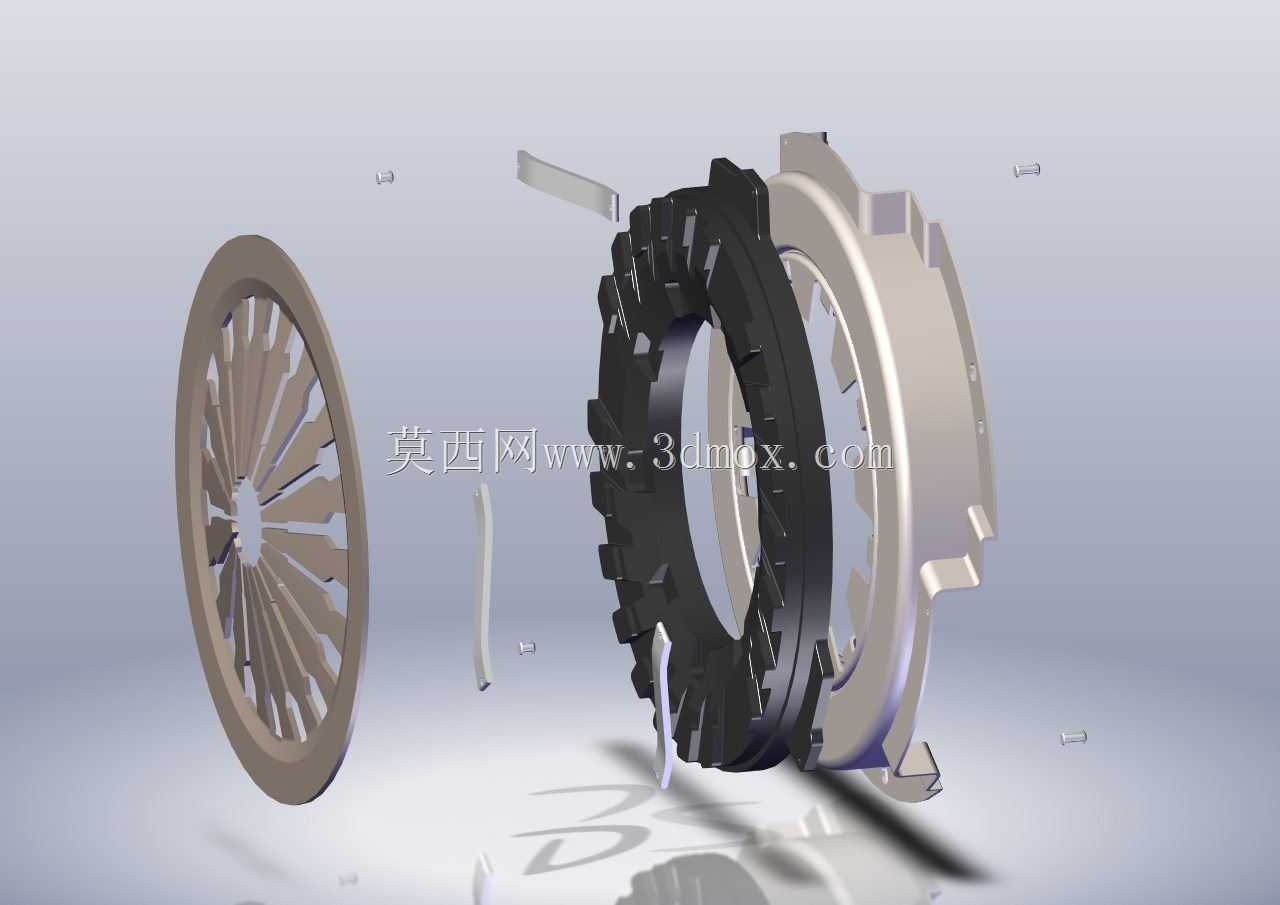

该产品采用推式膜片弹簧作为核心压紧元件，相较于传统螺旋弹簧压紧结构，整体轴向尺寸更紧凑，零件集成度更高，压紧力分布沿圆周方向均匀一致，高速旋转时弹簧压紧力衰减小，不会因离心力出现明显的性能衰减，同时膜片弹簧本身兼具压紧弹簧与分离杠杆的双重功能，大幅减少了总成内的零散零件数量，降低了装配复杂度与后期故障概率。压盘采用高强度灰铸铁材质铸造而成，摩擦面经过精车与磨削加工，平面度公差控制在0.05mm以内，保证与从动盘摩擦片的充分接触，避免局部偏磨导致的打滑、抖动问题；压盘背部设置有径向分布的散热筋结构，在离合器随飞轮旋转过程中可带动周边空气形成定向气流，带走滑磨过程中产生的大量热量，避免摩擦片因高温出现烧蚀、摩擦系数快速下降的问题。离合器盖采用低碳钢板冲压成型，通过圆周分布的固定螺栓与发动机飞轮刚性连接，盖体上设置有三组传动片结构，通过铆钉分别与盖体、压盘连接，既可以将飞轮的旋转扭矩可靠传递给压盘，又能保证压盘沿轴向做平顺的分离、接合移动，同时避免压盘与盖体之间出现相对转动，保障动力传递的稳定性。

在安装边界设计上，该总成的安装孔位沿圆周均匀分布，孔位中心距匹配主流1.5L-2.0L排量乘用车的飞轮安装尺寸，轴向安装总长度控制在合理范围内，可适配多数横置前驱手动变速器的输入轴长度，分离指端的工作高度与分离轴承的工作行程精准匹配，保证踏板自由行程处于合理区间，避免出现分离不彻底、离合器打滑的故障。膜片弹簧的分离指端经过高频淬火处理，表面硬度达到设计要求，可承受分离轴承长期反复推压的磨损，延长总成的整体使用寿命；总成做了严格的动平衡校正，剩余不平衡量控制在允许范围内，避免高速旋转时出现振动、异响问题，保障传动系统的运行平稳性。
