抽芯铆钉紧固件三维结构设计

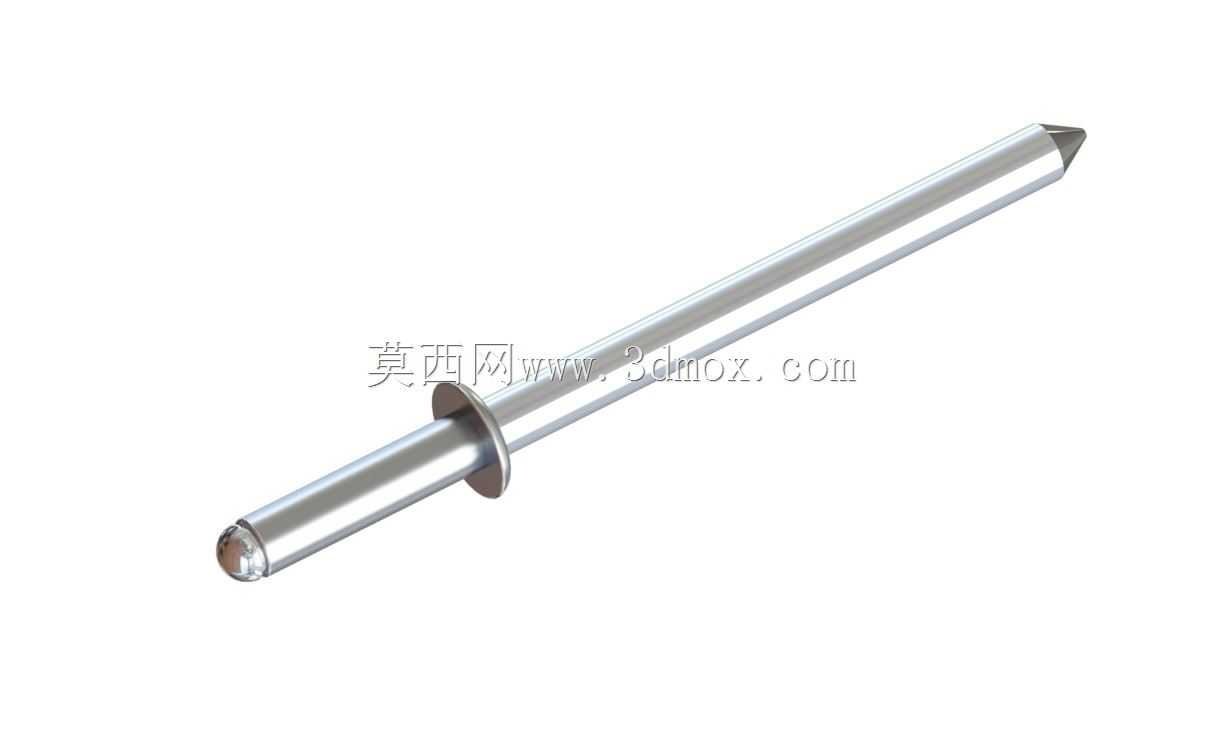

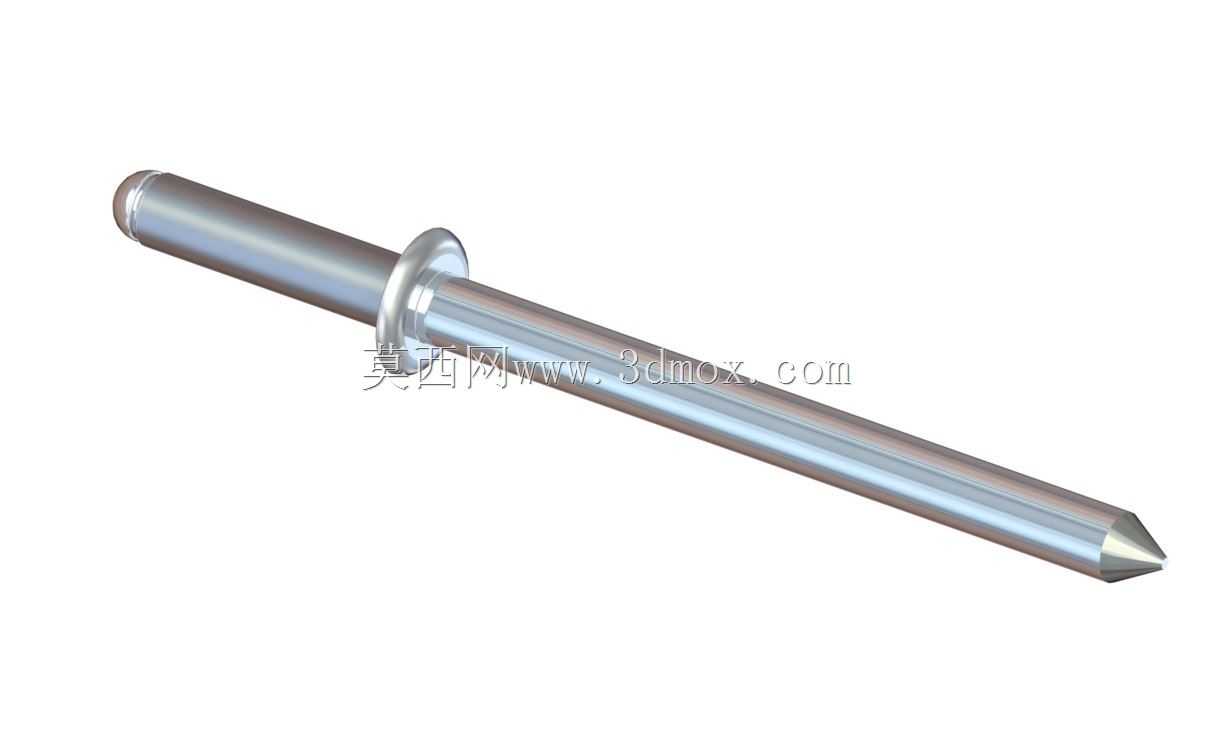

这款抽芯铆钉是面向单面铆接作业场景开发的专用紧固件，主要适配无法从工件双侧开展操作的封闭腔体、薄壁构件连接工况，在钣金加工、机箱机柜装配、家电外壳组装、轻型钢结构拼接、轨道交通内饰固定等场景中应用广泛，尤其适合作业空间受限、无法使用传统螺栓螺母配对紧固的作业环境，能够在仅单侧可操作的前提下完成两个或多个叠层工件的牢固连接，无需在工件背面布置配套锁紧结构，大幅降低狭小空间内的装配作业难度。从功能特性来看，该款抽芯铆钉依靠拉铆作业时钉芯的轴向拉力驱动钉体端部膨胀变形，在工件背面形成贴合的锁紧凸缘，配合钉体自带的法兰盘结构，从两侧夹紧被连接工件，实现可靠的防松紧固效果，铆接完成后外露钉芯断裂平齐，不会在工件表面形成突出的尖锐结构，既能够保证连接面的平整性，也能避免尖锐凸起划伤作业人员或周边管线。在设计思路上，这款模型严格遵循抽芯铆钉的实际作业逻辑，整体结构分为钉体与钉芯两个核心部分：钉体采用带法兰盘的空心薄壁结构，法兰盘直径大于钉体杆径，能够在铆接侧增大接触面积，分散铆接压紧力，避免薄壁工件被压溃变形；钉体端部为预成型的可膨胀段，在钉芯拉力作用下能够均匀向外翻折，形成稳定的背面锁紧结构，不会出现局部应力集中导致的铆接开裂问题。钉芯为实心长杆结构，端部带有锥形膨胀头与断裂槽，锥形头能够顺畅引导钉体端部膨胀变形，断裂槽的位置经过精准设计，保证钉体膨胀到位后钉芯在预设位置整齐断裂，既不会出现钉芯残留过长影响装配，也不会因断裂槽强度不足导致提前断裂造成铆接失效。从外形尺寸与安装边界来看，这款铆钉的钉体杆径适配对应规格的预制安装孔，安装孔与钉杆的间隙控制在合理公差范围内，既能够保证铆钉顺利穿入孔位，也能避免间隙过大导致铆接后工件出现窜动；法兰盘的厚度与直径经过匹配设计，能够完全覆盖安装孔周边区域，保证压紧力均匀分布在工件表面；整体杆长根据被连接工件的总叠厚进行适配，预留足够的膨胀变形长度，保证不同厚度的叠层工件都能实现牢固锁紧，铆接完成后工件背面的膨胀凸缘直径控制在合理范围内，不会占用过多背面空间，适配各类紧凑布局的装配场景。
