四联6.35mm音频插孔连接器结构设计

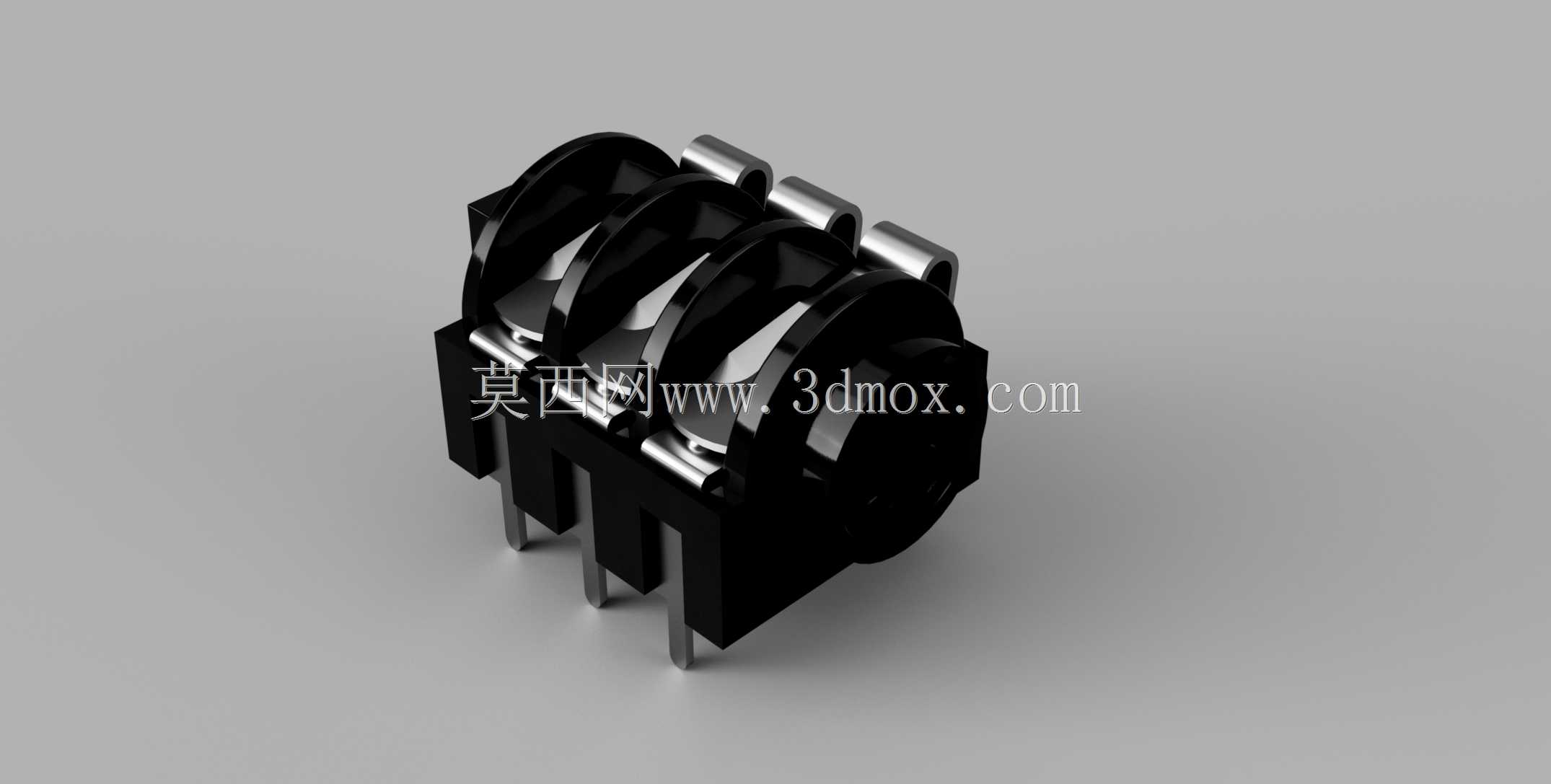

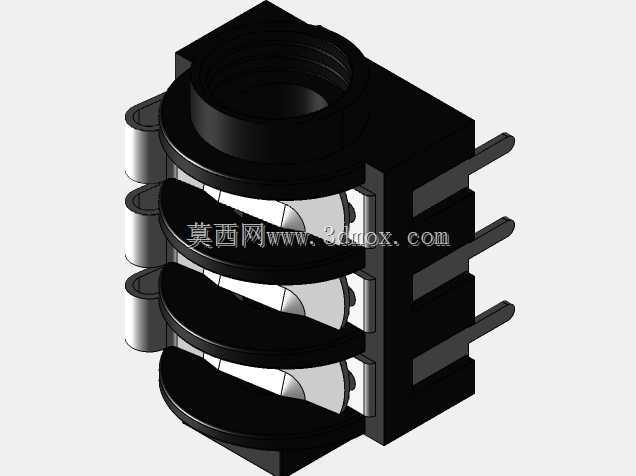

这款四联音频插孔主要应用于专业音频设备、调音台、功放设备、乐器音箱、专业录音外设等场景，作为音频信号输入输出的物理连接载体，承担6.35mm规格大三芯、大二芯音频插头的接驳功能，可同时实现四路独立音频通道的信号连通，满足多通道音频设备的接口集成需求，在专业音响工程、舞台设备、民用高端音频设备中都有广泛的使用空间。从功能特性来看，该插孔采用四组独立触点模组并排集成的结构设计，每组插孔都具备独立的信号导通触点、接地弹片与插头锁紧结构，插头插入时可通过内部弹性触点实现稳定的信号接触，避免音频传输过程中出现接触不良、信号断连、杂音干扰等问题，多联集成的结构可有效减少设备面板的开孔数量，压缩接口区域占用的面板空间，让设备面板布局更加紧凑整洁。在设计思路上，这款插孔采用绝缘基座与金属触点结合的结构，黑色绝缘基座采用耐高温绝缘工程塑料注塑成型，为内部金属触点提供稳定的固定支撑，同时实现各通道触点之间的电气绝缘，避免通道间出现信号串扰；内部导电触点采用弹性铜合金材质冲压成型，表面做镀镍处理，既保证良好的导电性能降低信号传输损耗，又具备足够的弹性与耐磨性能，可承受上千次的插头插拔循环，长期使用也能保持稳定的接触压力。从安装边界来看，这款插孔采用直插式焊针引脚设计，引脚垂直于插孔本体向下延伸，适配PCB板通孔焊接安装方式，安装时只需将引脚对应插入PCB板预留的焊盘孔位完成焊接即可固定，整体外形为规整的长方体结构，四组插孔沿长度方向等距排列，插孔开口端朝向设备面板外侧，引脚端朝向设备内部PCB板方向，安装后突出面板的高度符合常规音频设备的面板设计规范，不会与设备外壳、内部其他元器件产生安装干涉，相邻插孔之间的间距预留了足够的插头插拔操作空间，即使四个通道同时插入音频插头，也不会出现插头互相干扰、无法完全插合的问题。整体结构设计兼顾了信号传输稳定性、安装便捷性与空间利用率，能够很好地适配多通道音频设备的接口设计需求。
