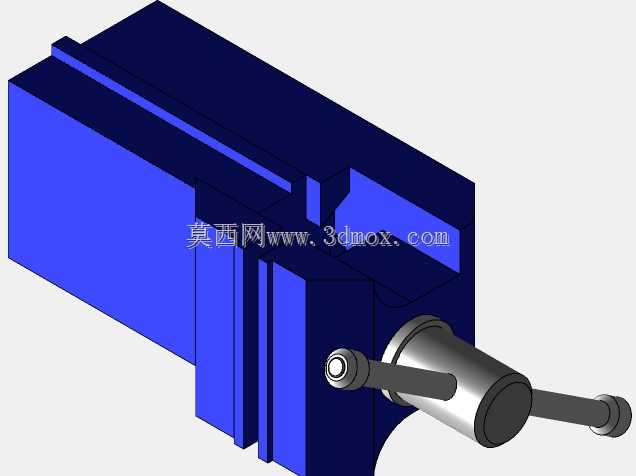

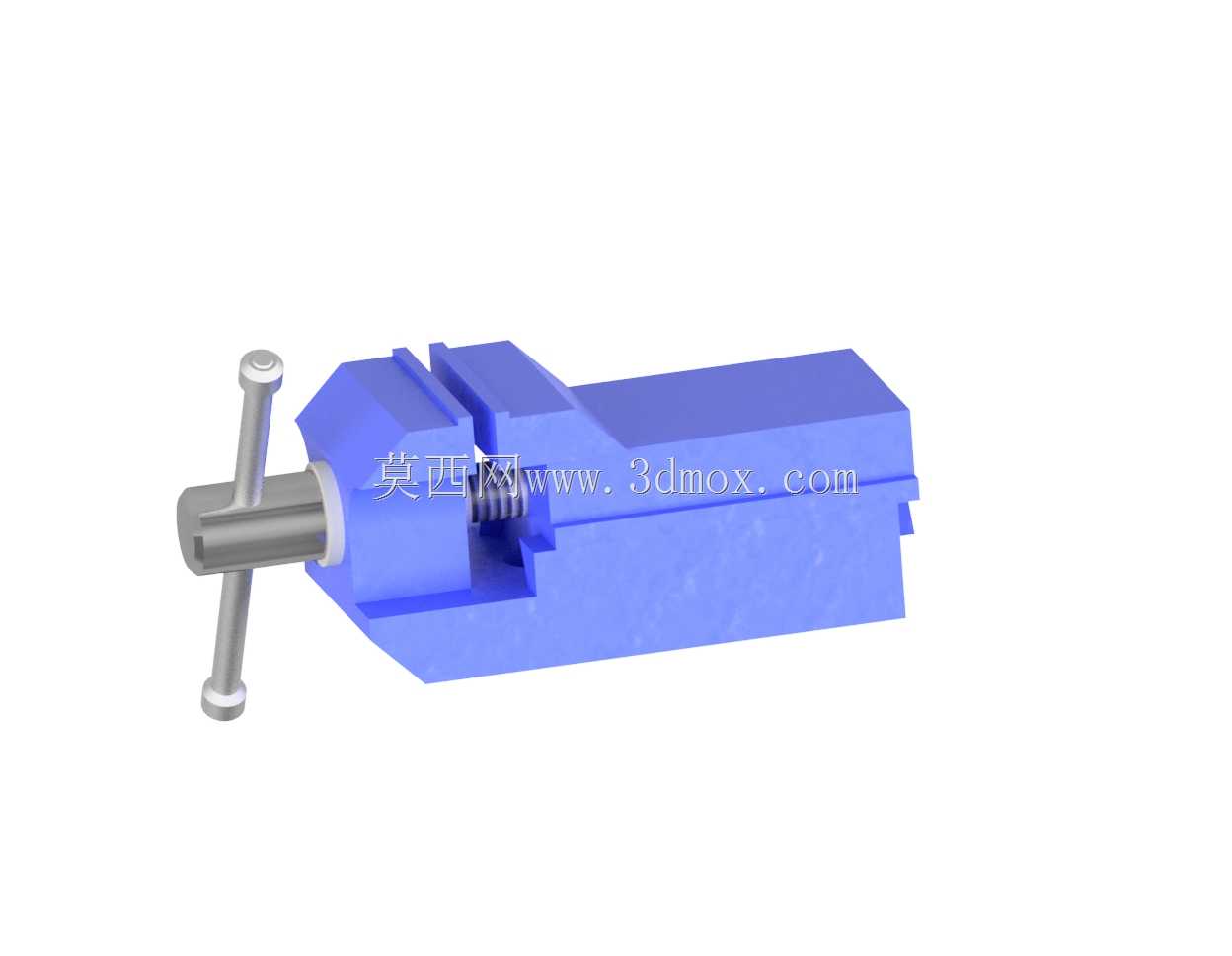

机加工用精密螺杆式夹紧虎钳结构设计

这款虎钳是面向机械加工、钳工装配、精密检测场景打造的通用夹紧工装，在铣削、钻削、磨削、工件划线、零件修配等作业环节中承担核心的工件定位固定作用，能够为被加工件提供稳定、均匀的夹持力，避免加工过程中工件出现位移、振动、翘曲等问题，保障加工精度与作业安全。从功能特性来看，该虎钳采用经典的螺杆进给传动结构，通过转动端部的摇柄即可驱动活动钳身沿固定钳身的导轨方向做直线往复运动，实现钳口的开合与夹紧力调节，螺杆传动具备自锁特性，夹紧后不会因加工振动出现松脱，夹持力可通过摇柄的转动扭矩灵活控制，既可以夹持硬度较高的金属坯料，也能适配薄壁类、易变形的非金属工件，避免夹伤工件表面。在设计思路上，这款虎钳优先保障结构刚性与运动精度，固定钳身采用一体化的箱式结构设计，内部做了合理的筋条布局，在控制整体重量的同时最大化提升结构抗扭、抗弯性能，避免大夹持力下钳身出现形变影响夹持精度；活动钳身与固定钳身的配合导轨采用宽面滑动配合结构，配合间隙经过合理设计，既保证活动钳身移动顺畅无卡滞，又能将钳口的上下、左右偏摆量控制在极小范围内，保障夹持的平行度与垂直度；钳口部位设计为可更换结构，用户可根据加工需求更换光面钳口、齿面钳口或者软质钳口，适配不同材质、不同形状的工件夹持需求。从外形尺寸与安装边界来看，该虎钳的整体轮廓紧凑规整，固定钳身底部设计有标准的安装定位槽与螺栓固定孔位，可直接适配多数铣床、钻床、磨床的工作台T型槽安装尺寸，也可单独固定在钳工工作台面上使用，安装时无需额外制作过渡连接工装；钳身的长度、宽度与开口行程经过匹配设计，既能够满足常规尺寸工件的夹持需求，又不会占用过多的工作台操作空间，摇柄的转动半径经过优化，操作时不会与工作台周边的刀具、工装产生干涉，操作人员站在工位正前方即可顺畅完成夹紧、松脱操作，符合人体工学的操作范围要求。在实际生产场景中，这类虎钳是机械加工车间、钳工维修工位、计量检测室的必备基础工装，既可以单独使用完成单工序的工件装夹，也可以多台组合使用完成长条形、异形结构件的多点夹持固定，适配多品种小批量的柔性生产需求，整体结构简单可靠，维护保养便捷，仅需定期在螺杆、导轨配合面加注润滑脂即可长期保持顺畅的操作手感与稳定的夹持精度。
