数控铣床配套精密机用虎钳结构设计

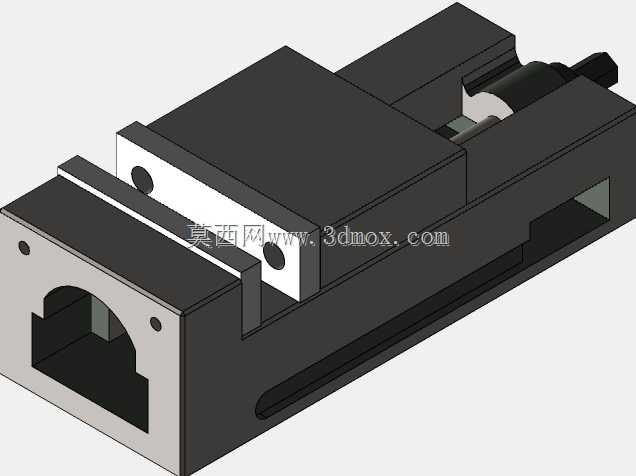

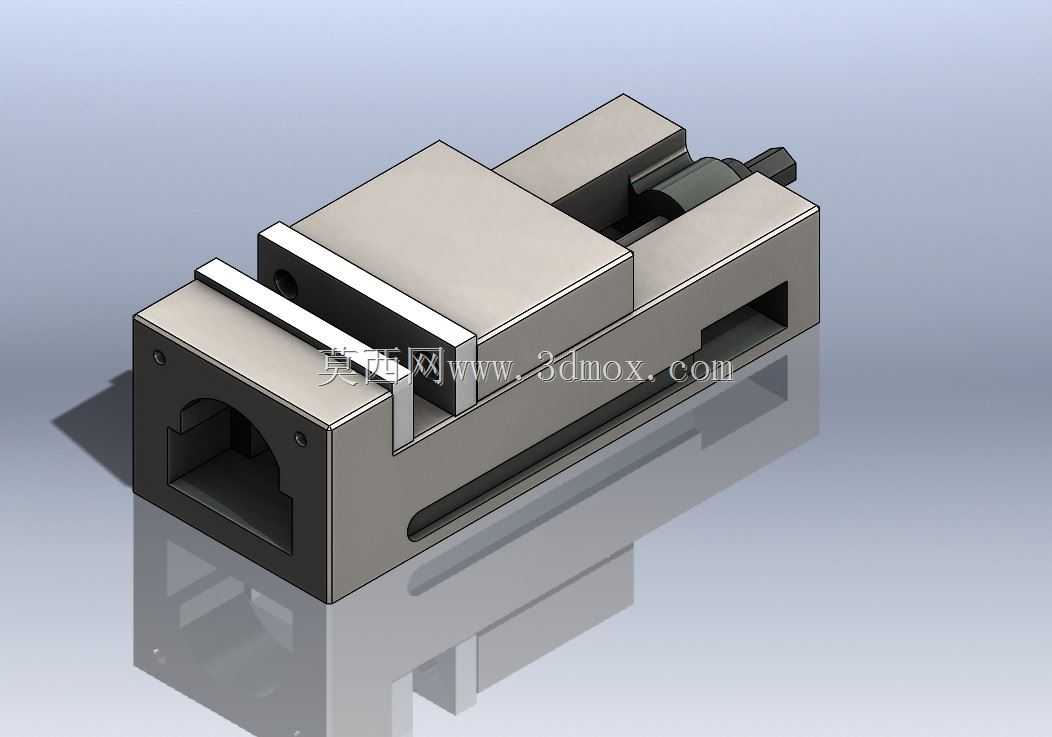

这款配套数控铣床使用的机用虎钳，是金属切削加工场景中核心的工件夹持工装，主要应用于立式数控铣床、加工中心、普通铣床的工位装夹环节，承担中小型金属零件、模具坯料、型材工件的加工固定作用，在精密零件铣削、钻孔、镗孔、攻丝等多工序加工中，能够为工件提供稳定、均匀的夹持力，避免加工过程中工件出现位移、振动，保障加工尺寸精度与表面加工质量。从功能特性来看，这款虎钳采用丝杠驱动的活动钳身进给结构，固定钳身与活动钳身的夹持面设计有平行定位凸条，能够与标准机床工作台的T型槽形成精准定位配合，夹持面经过高精度磨削处理，平行度、垂直度公差控制在微米级，可满足精密加工的装夹基准要求；钳身整体采用高牌号铸铁一体铸造成型，经过时效处理消除内应力，长期使用不会出现形变，保障夹持精度的持久性，丝杠部位采用梯形螺纹传动，具备自锁特性，夹持后不会因为切削振动出现松脱问题，尾部的驱动方头可配合标准加力杆使用，操作人员可根据工件材质、切削负载灵活调整夹持力大小，既可以夹持硬度较高的钢材坯料，也可以通过加装软钳口夹持铝件、铜件等易变形有色金属工件。在设计思路上，这款虎钳优先考虑了机床装夹的通用性与刚性需求，整体采用低重心布局设计，钳身底部为全平面贴合结构，能够与机床工作台面完全接触，避免装夹后出现翘曲问题；固定钳身与活动钳身的导轨配合面采用窄导向结构，配合间隙经过精密研磨，活动钳身进给过程顺滑无卡顿，全程无偏摆，保障夹持工件时上下端面的平行度；钳身两侧设计有标准的螺栓压装槽，可配合机床压板实现快速固定，无需额外制作安装底座，能够适配绝大多数行程匹配的立式加工设备。从安装边界与尺寸适配来看，这款虎钳的开口行程可覆盖常规中小型零件的装夹需求，整体宽度、高度尺寸经过优化，不会超出数控铣床的工作台行程范围，安装时仅需对齐工作台T型槽，使用T型螺栓与压板即可完成固定，安装后钳口高度与机床主轴的加工行程区间完全匹配，无需额外垫高调整；夹持工件时，工件的定位基准可紧贴固定钳身的定位面，配合平行垫铁即可快速完成工件找正，大幅缩短加工前的装夹准备时间，在批量零件加工场景中，能够有效降低装夹辅助时长，提升设备加工效率。
