60千瓦蠕虫病毒双行星齿轮组RCPG结构设计

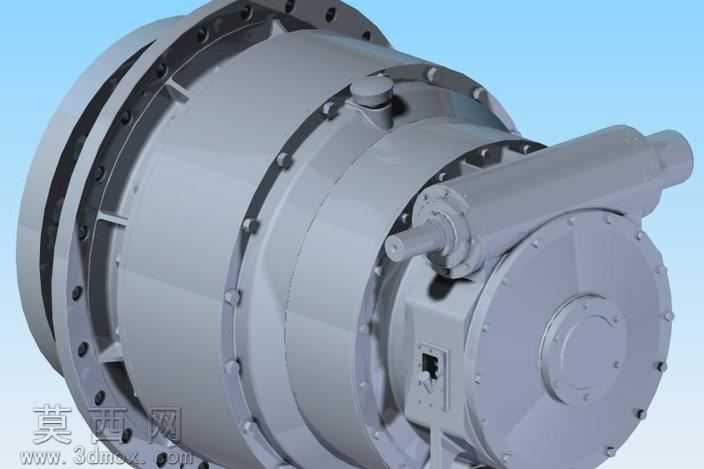

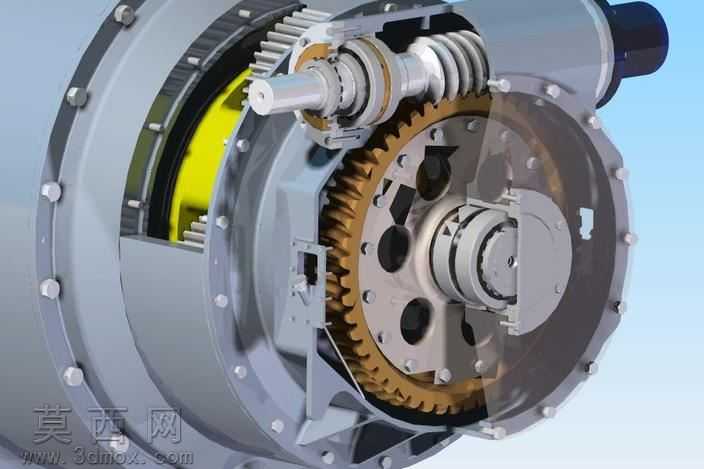

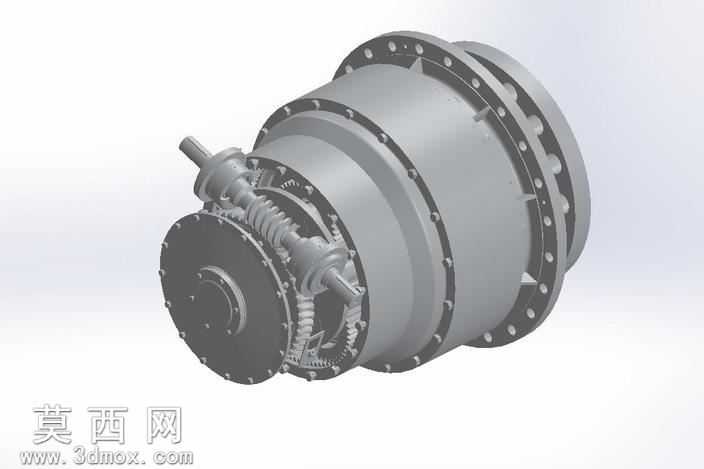

本作品为适配1200马力伊托克煤矿机回转挖掘机电源配套的60千瓦级双行星齿轮组RCPG三维模型，整体建模过程严格遵循机械传动设计逻辑，首先完成核心传动构件的参数化搭建：针对蜗轮蜗杆啮合副，按照Kisssoft计算得出的模数、压力角、导程角、齿厚参数构建精确齿形，保证蜗杆与蜗轮的啮合侧隙、接触斑点符合重载传动要求，避免传动过程中出现卡滞、磨损过快的问题。双行星轮系部分，分别完成太阳轮、多组行星轮、内齿圈、行星架的独立建模，每一个行星轮的安装孔位、齿形参数均保持一致，确保行星轮在行星架上均匀分布，实现载荷的均匀分配，适配60千瓦功率下的大扭矩传递需求。模型搭建过程中对所有装配配合关系进行了精准约束：蜗轮与输入轴的同轴配合、行星轮与行星架销轴的转动配合、内齿圈与壳体的固定配合、输出端与负载连接的法兰配合均按照实际装配逻辑设置，可直观演示整套齿轮组的动力传递路径，即动力从蜗杆输入，经蜗轮减速后传递给行星轮系的太阳轮，通过双行星轮的两级减速增扭后从输出法兰输出，满足回转挖掘机大扭矩低转速的作业需求。渲染阶段对不同构件赋予了贴合实际工业产品的材质：外部壳体采用铸钢哑光金属材质，表面做了细微的粗糙质感处理，还原铸造壳体的真实外观；齿轮构件采用调质合金钢材质，齿面做了轻微的高光处理，体现精加工齿面的质感；内部密封件、衬套采用橡胶、铜合金的差异化材质，通过色彩与质感的区分清晰展现内部结构层次。模型同时做了半透明剖视处理，将外部端盖设置为半透明效果，无需拆解模型即可直观观察到内部蜗轮、行星轮、轴承、销轴的排布位置与装配关系，清晰展现双行星轮系与蜗轮蜗杆副串联的复合传动结构优势，该结构兼具蜗轮蜗杆传动的大传动比、自锁特性与行星齿轮传动的高承载能力、结构紧凑的特点，能够在狭小的安装空间内实现大减速比的动力传递，适配煤矿井下作业空间受限、负载波动大的工况需求。建模过程中所有齿轮、蜗轮的齿形均经过齿廓修形参数校验，保证啮合过程的平稳性，降低传动噪音与冲击，轴承位、密封位的尺寸公差均按照重载传动的配合要求设置，确保模型具备实际生产参考价值，可直接用于传动方案验证、结构优化、作业演示等场景。
