60千瓦级蠕虫病毒双行星齿轮组RCPG结构设计

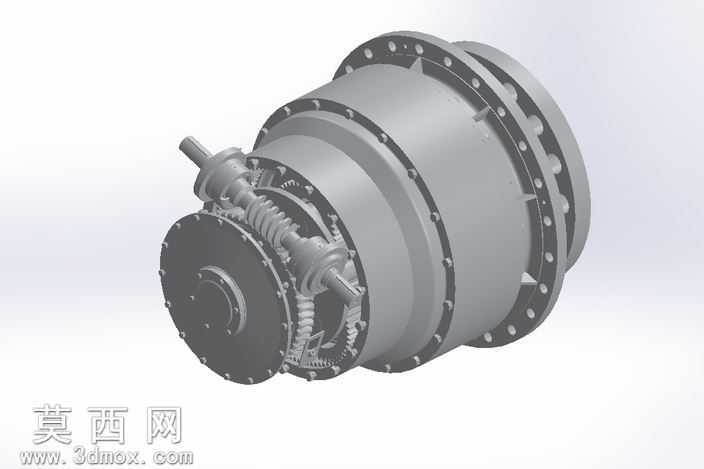

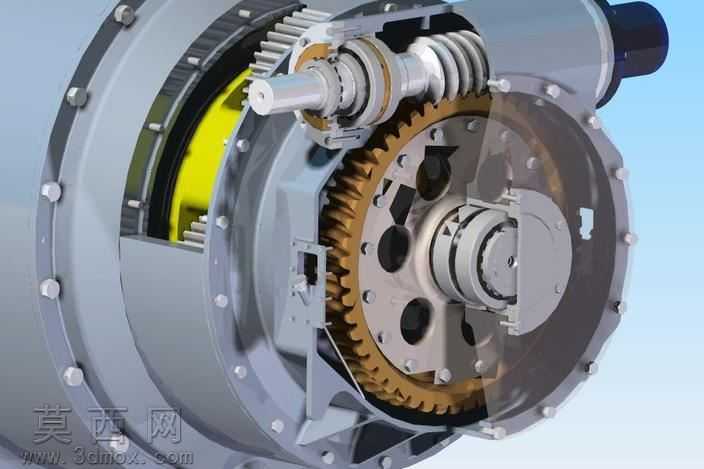

本作品为适配60千瓦功率等级的双行星齿轮组RCPG结构三维模型，建模过程严格遵循齿轮传动设计规范，先完成核心传动参数的匹配计算，再通过三维建模软件逐零件构建实体特征。建模阶段首先对输入轴、各级行星轮、太阳轮、内齿圈、蜗杆副、输出法兰、连接壳体等核心零件进行单独建模：齿轮类零件严格按照渐开线齿形参数生成齿廓特征，保证齿距、齿厚、压力角等参数符合传动啮合要求，对齿面进行平滑过渡处理避免应力集中；轴类零件根据扭矩传递需求设计轴肩、键槽、轴承安装位等结构，保证各段轴径匹配对应轴承、齿轮的装配公差；壳体零件设计有均匀分布的连接螺栓孔、定位销孔，同时预留轴承安装腔、密封槽位，兼顾结构强度与装配便利性。装配阶段按照实际传动的装配逻辑完成组件配合，先完成单级行星轮系的装配约束，保证行星轮与太阳轮、内齿圈的啮合间隙处于合理范围，再完成蜗杆副与行星轮系的动力衔接，添加同轴、啮合、限位等装配约束，还原真实的动力传递路径，可直观呈现动力从输入轴进入后，经蜗杆副、两级行星轮组减速增扭后从输出端输出的完整过程。材质与渲染阶段，针对不同零件的实际应用场景赋予对应材质：齿轮、轴类传动零件赋予高强度合金钢材质，呈现金属哑光质感并做细微的机加工纹理处理；壳体零件赋予铸钢材质，保留铸造表面的细微颗粒质感；密封件、衬套类零件赋予橡胶、铜合金材质，通过材质差异清晰区分不同功能的零件。渲染时采用柔和的工业产品打光方案，多角度呈现轮组的内部结构与外部轮廓，剖切视角可清晰展示内部轮齿啮合状态、零件排布逻辑。设计过程中针对60千瓦功率工况下的载荷传递需求，优化了行星轮的排布方式与齿宽参数，保证各行星轮载荷分配均匀，同时通过双行星轮结构配合蜗杆传动，在紧凑的壳体空间内实现大减速比的动力传递，整体结构布局紧凑，传动路径清晰，各零件的连接、定位结构设计合理，可直观展示该类行星齿轮组的结构组成与传动原理，为同类型传动部件的结构设计、装配验证提供直观的三维参考。
