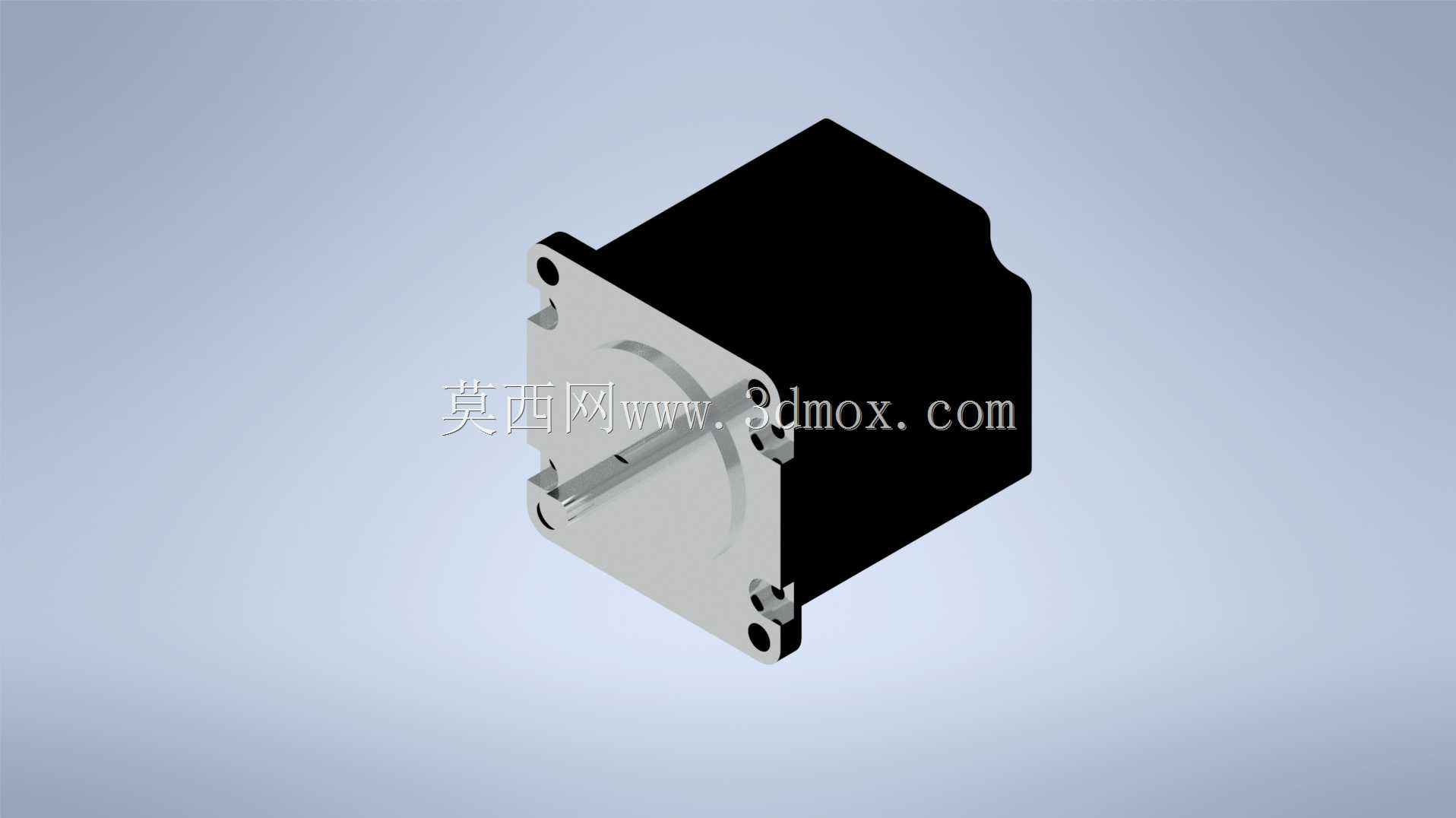

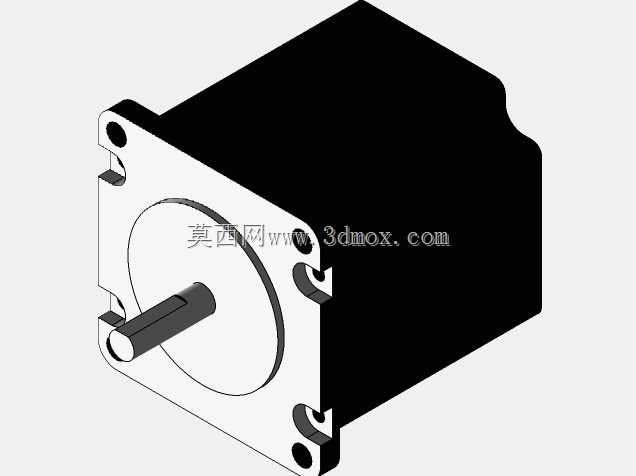

NEMA23规格步进电机定制机身结构

这款定制化的NEMA23步进电机机身，主要面向工业自动化传动场景设计，可适配各类中小型自动化设备的动力输出需求，常见应用在3D打印设备进给轴、小型数控雕刻机传动单元、自动化点胶设备位移平台、包装机械送料机构、电子元器件分拣设备的驱动端，作为步进电机的核心承载结构，承担着固定定子组件、支撑输出轴、对接安装负载、保障整机结构刚性的核心作用。

从功能特性来看，该机身采用前端法兰一体化的结构设计，前端安装面预留了标准NEMA23规格的安装孔位，能够直接匹配对应安装尺寸的负载支架、联轴器以及传动模组，无需额外制作转接板即可完成装配，大幅降低设备集成阶段的适配成本。机身主体为方正的壳体结构，既能够为内部定子绕组、转子组件提供封闭的防护空间，避免车间环境中的粉尘、切削碎屑侵入电机内部影响运行稳定性，也预留了充足的散热接触面积，能够在电机持续运行过程中通过壳体将绕组产生的热量传导到外部环境，降低电机高温退磁的风险。输出轴从前端法兰中心位置伸出，轴径匹配常规的联轴器安装尺寸，可直接对接滚珠丝杠、同步带轮等传动部件，传递步进电机的精准角位移输出。

在设计思路上，这款机身优先保障安装兼容性与结构刚性，前端法兰的安装孔位严格遵循NEMA23的标准安装间距，孔位公差控制在合理范围，能够保证安装后电机输出轴与负载传动部件的同轴度，减少运行过程中的偏心振动。机身壁厚经过针对性优化，既不会因为壁厚过薄导致结构刚性不足，在电机加减速过程中产生形变影响传动精度，也不会因为壁厚过大造成整机重量冗余，增加设备运动轴的负载负担。机身边角做了小圆弧过渡处理，既能够避免装配过程中尖锐边角划伤操作人员，也能够减少应力集中，提升壳体的结构强度。

从安装边界来看，该机身的法兰安装面为标准57mm见方的规格，安装孔中心距为47.1mm，适配M4规格的安装螺丝，输出轴伸出长度满足常规联轴器的夹持需求，机身整体长度适配定制化的定子叠厚需求，能够根据不同扭矩参数的电机设计调整壳体纵深，在保障安装接口通用的前提下，满足不同动力输出规格的定制需求。机身侧面预留了绕组出线的避让空间，能够方便接线端子的引出与固定，不会在安装过程中出现线缆挤压、弯折的问题。
