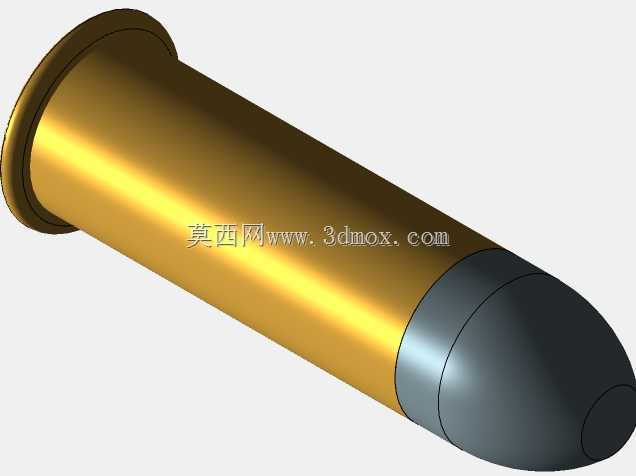

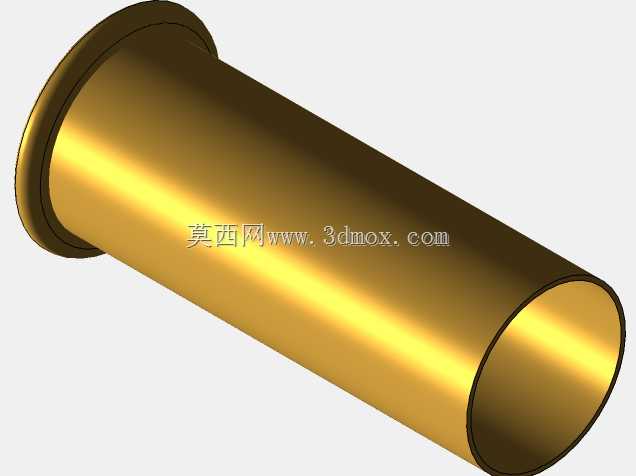

22LR边缘发火弹壳高精度三维结构设计

在轻武器结构设计、射击运动器材研发以及相关教学实训场景中，弹药零部件的精确三维建模是开展结构匹配、供弹可靠性验证的核心基础环节，本次构建的22LR规格弹壳三维结构，完全贴合边缘发火弹药的实际装配与使用需求，可直接用于供弹坡结构适配测试、弹膛尺寸匹配校验、抽壳机构运动仿真等工程场景。从实际功能特性来看，该弹壳采用带凸缘的薄壁圆筒结构，整体为黄铜材质的等壁厚回转体设计，口部无额外收口加厚结构，适配无底漆的边缘发火击发逻辑，底缘部分的厚度与外径尺寸严格控制在公差范围内，能够保证在抽壳钩勾拉、膛内定位时的受力均匀性，避免出现抽壳断裂、膛内定位偏移的问题。设计过程中优先保证了内外壁的同轴度要求，弹壳外壁的圆柱度公差控制在轻武器弹药的通用精度区间内，内壁的光滑曲面设计能够适配发射药装填时的容积一致性要求，口部的端面平面度经过反复校验，保证弹头压装时的贴合紧密性，不会出现发射时的漏气问题。外形尺寸方面，弹壳整体长度对应15mm规格，弹体外径为5.6mm，底缘的突出尺寸完全适配对应口径枪械的弹膛定位槽深度，安装边界上，弹壳的最大外轮廓为底缘的圆形截面，整体无侧向突出结构，能够顺畅通过供弹管路、进入弹膛完成定位，在供弹仿真过程中不会出现卡滞、姿态翻转的问题。不同于常规弹药模型的简化曲面构建，该模型还原了弹壳口部的微小倒角、底缘与筒体过渡位置的圆角结构，这些细节特征直接影响供弹过程中的导向顺滑度，以及击发后弹壳膨胀贴膛时的应力分布，在开展有限元击发应力分析时，这些过渡结构的存在能够让仿真结果更贴近实际工况，避免因模型简化导致的应力集中误判。在射击运动器材的定制化改装场景中，该模型可直接用于匹配定制弹膛的尺寸校验，通过三维装配干涉检查，提前发现弹膛尺寸与弹壳不匹配导致的闭气不良、抽壳阻力过大等问题，减少实物试配的材料损耗与测试周期。同时在相关专业的教学实训中，该高精度模型能够帮助学员直观理解边缘发火弹药的结构特点，理解薄壁回转类零件在高压工况下的受力逻辑，掌握枪械供弹、击发、抽壳全流程中弹药零件的配合关系。建模过程中对弹壳壁厚的均匀性做了严格控制，避免出现局部壁厚过薄导致击发时胀裂、壁厚过厚导致弹药容积不足的问题，筒体部分的直线度误差控制在极小范围内，保证在弹匣内堆叠供弹时不会出现歪斜卡弹的情况，底缘的直角过渡位置做了微小的圆角处理，既保证抽壳钩的可靠勾持，又避免锐角位置在加工或使用过程中出现磕碰变形。
