内六角圆柱头紧固螺钉三维设计

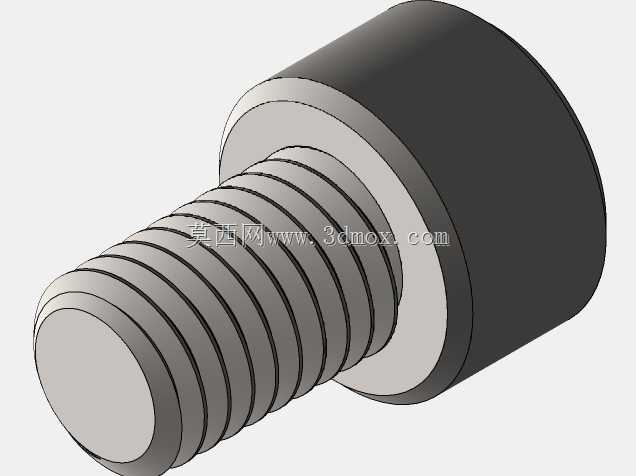

本次设计的内六角圆柱头紧固螺钉，是机械装配领域应用极为广泛的基础连接件，在各类机械设备、工装夹具、模具结构、电子设备壳体、汽车零部件装配场景中都承担着核心的紧固连接作用，能够实现被连接件之间的刚性固定，同时支持反复拆装调整，不会破坏被连接件的基体结构，是可拆卸连接方案中可靠性、通用性都十分突出的紧固件类型。该螺钉的功能特性十分明确，依靠杆部的外螺纹与预制内螺纹孔形成螺旋副啮合，圆柱头的下端面作为承压面，在拧紧过程中对被连接件施加均匀的轴向压紧力，内六角驱动结构可以承受更大的拧紧扭矩，相比十字槽、一字槽螺钉不容易出现滑牙问题，同时圆柱头的外形可以沉入被连接件的沉孔内，安装完成后不会突出装配平面，能够满足设备外观平整、安装空间紧凑的使用需求。在设计思路上，这款螺钉遵循了通用紧固件的设计逻辑，头部采用等直径圆柱结构，驱动槽设置在头部端面中心，槽型尺寸与标准内六角扳手匹配，保证通用工具可以直接操作；杆部的螺纹采用标准三角牙型，牙距、牙型角都符合通用紧固螺纹的参数要求，螺纹段长度覆盖常规装配的厚度需求，螺杆末端做倒角处理，方便装配时快速对准螺纹孔，避免螺纹起始端磕碰损伤。从外形尺寸与安装边界来看，螺钉头部直径大于螺纹大径，形成足够的承压环面，安装时需要在被连接件上预制对应直径的沉孔，沉孔深度要大于头部高度，保证头部完全沉入后不突出装配面；螺纹段的长度需要根据被连接件的叠层厚度选择，拧紧后螺纹啮合长度需要达到螺纹公称直径的0.8倍以上，才能保证足够的连接强度，避免受力后螺纹滑牙失效；内六角槽的深度设计要保证扳手能够完全插入，拧紧过程中不会出现打滑脱出的问题，同时槽底保留足够的壁厚，避免拧紧扭矩过大导致头部开裂。这类螺钉的应用场景覆盖了从精密电子设备到重型工程机械的多个领域，在需要紧凑安装、大扭矩拧紧、平整外观的装配位置，都可以选用这类螺钉实现可靠连接，设计过程中充分考虑了通用互换性，能够和同规格的标准内六角扳手、预制螺纹孔完全适配，不需要定制专用工具即可完成装配与拆卸作业。
