ESP8266无线模块导轨式接线终端适配座

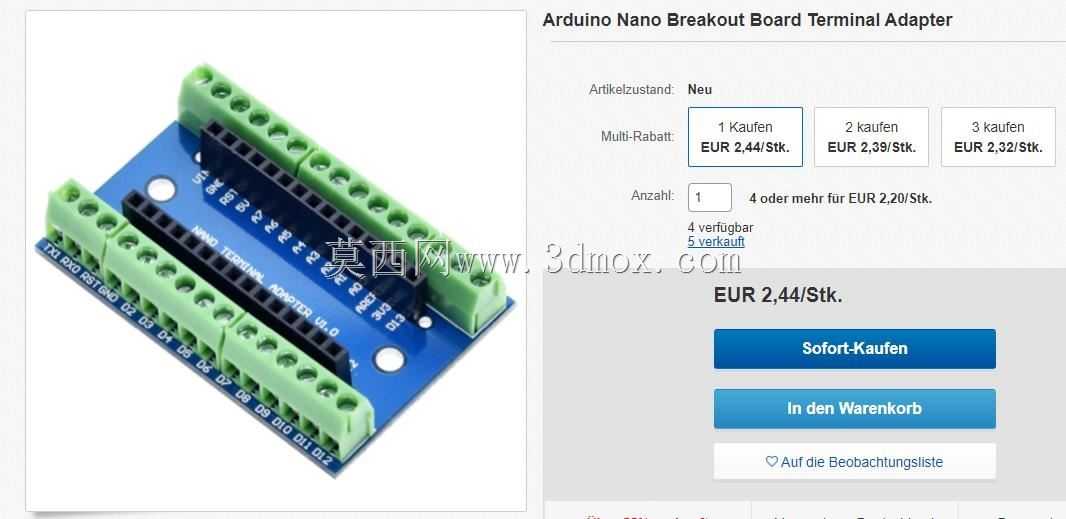

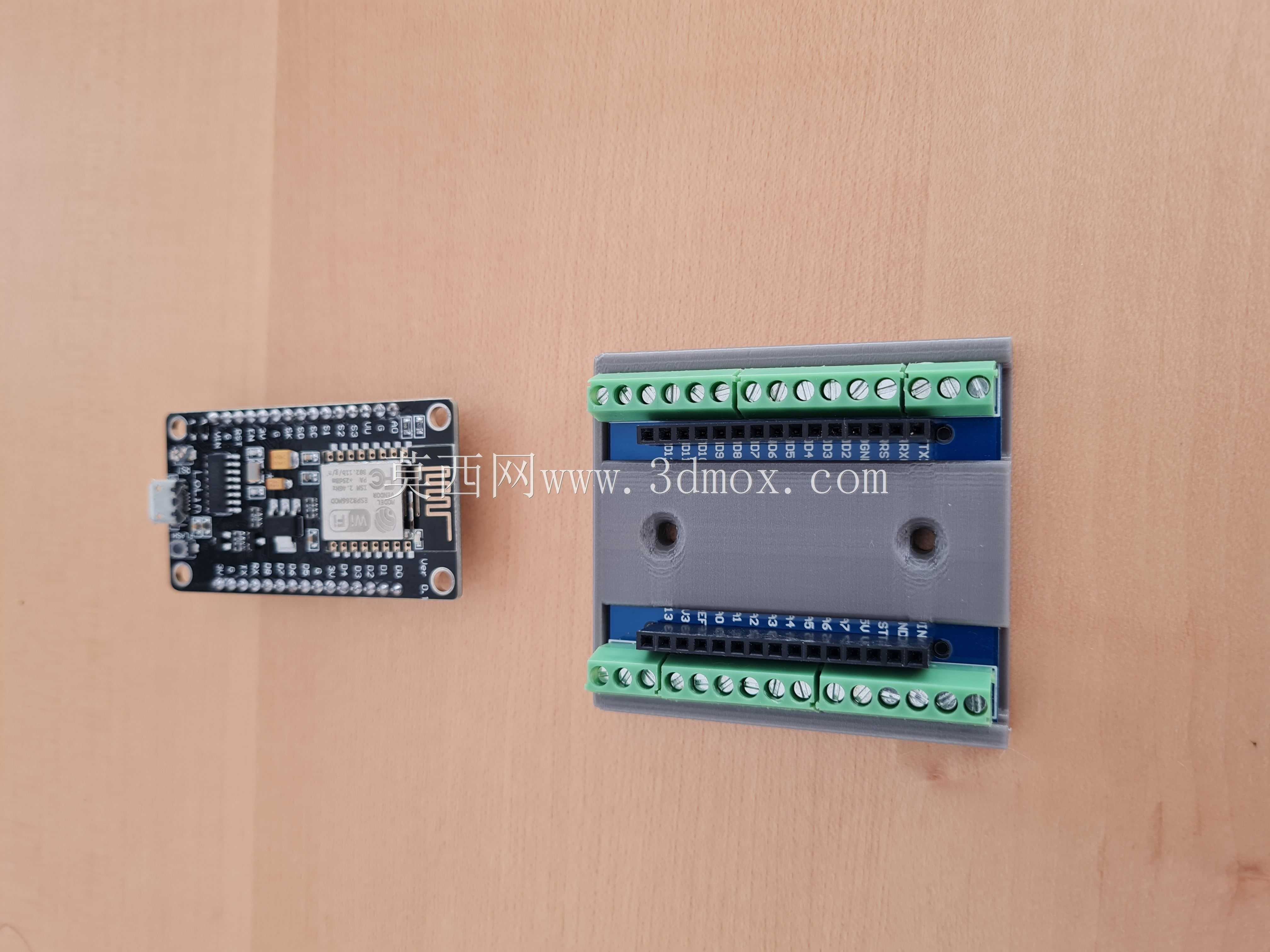

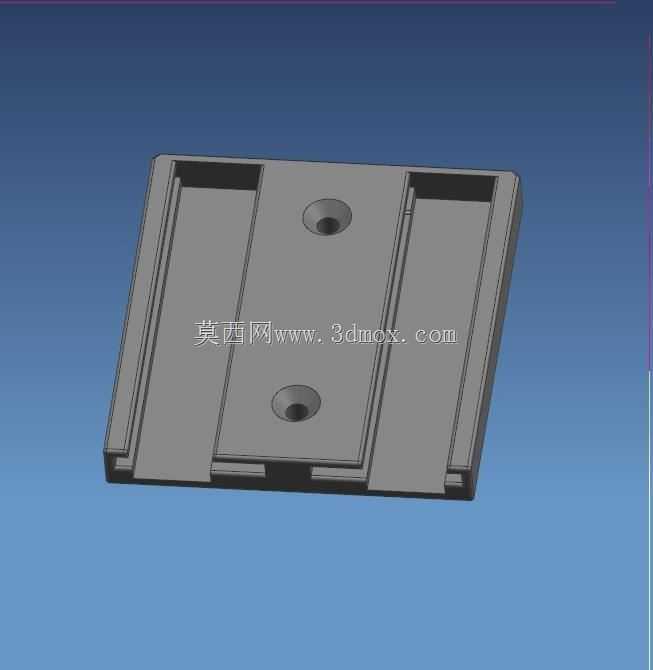

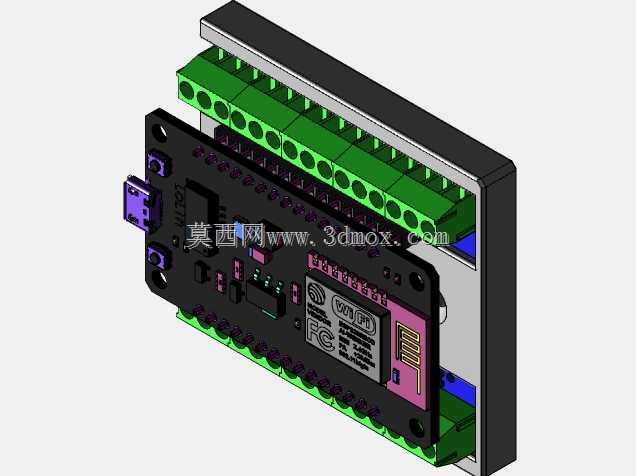

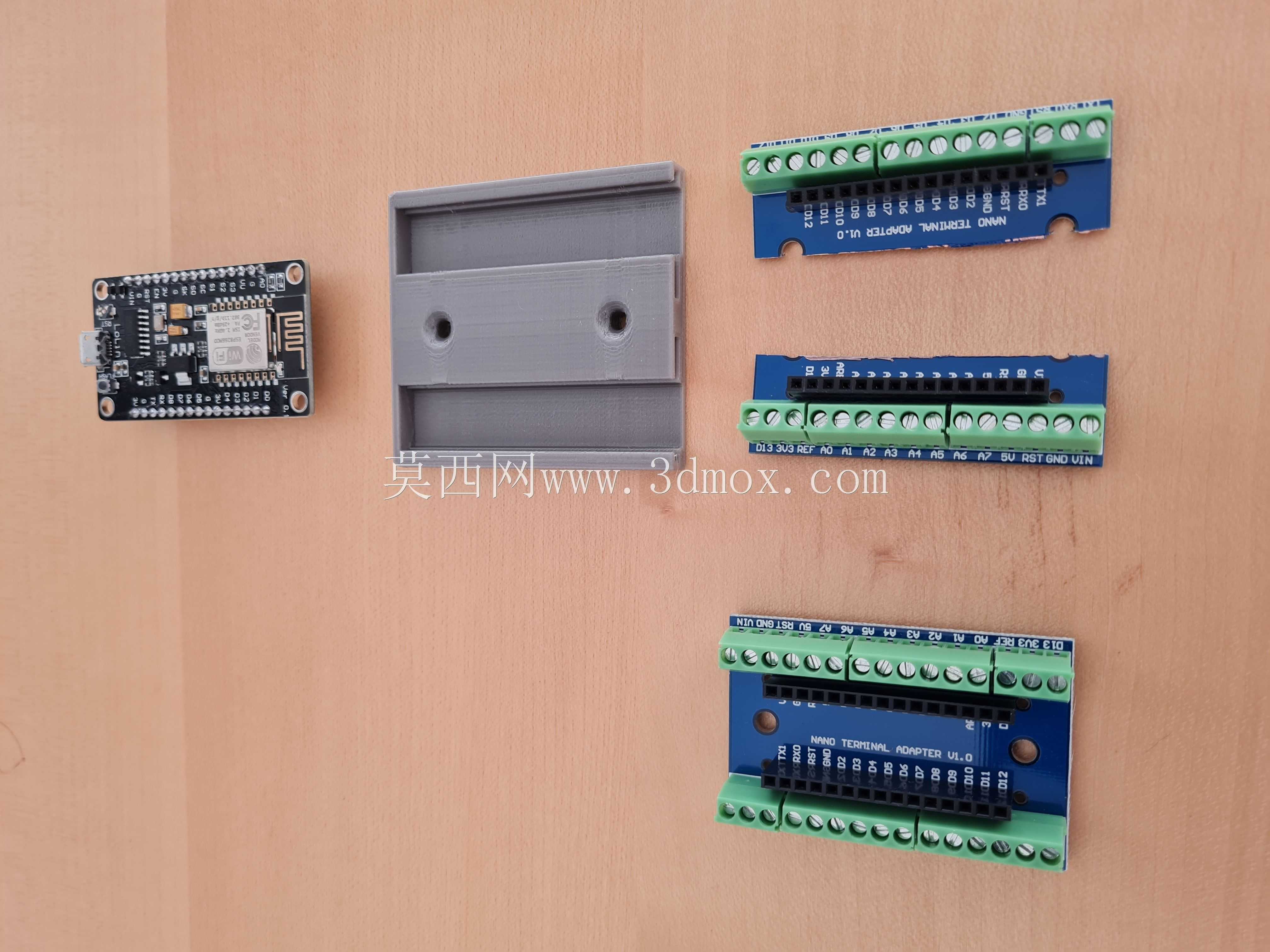

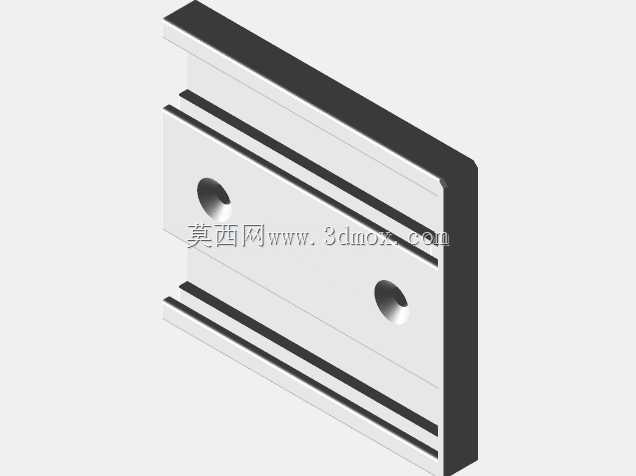

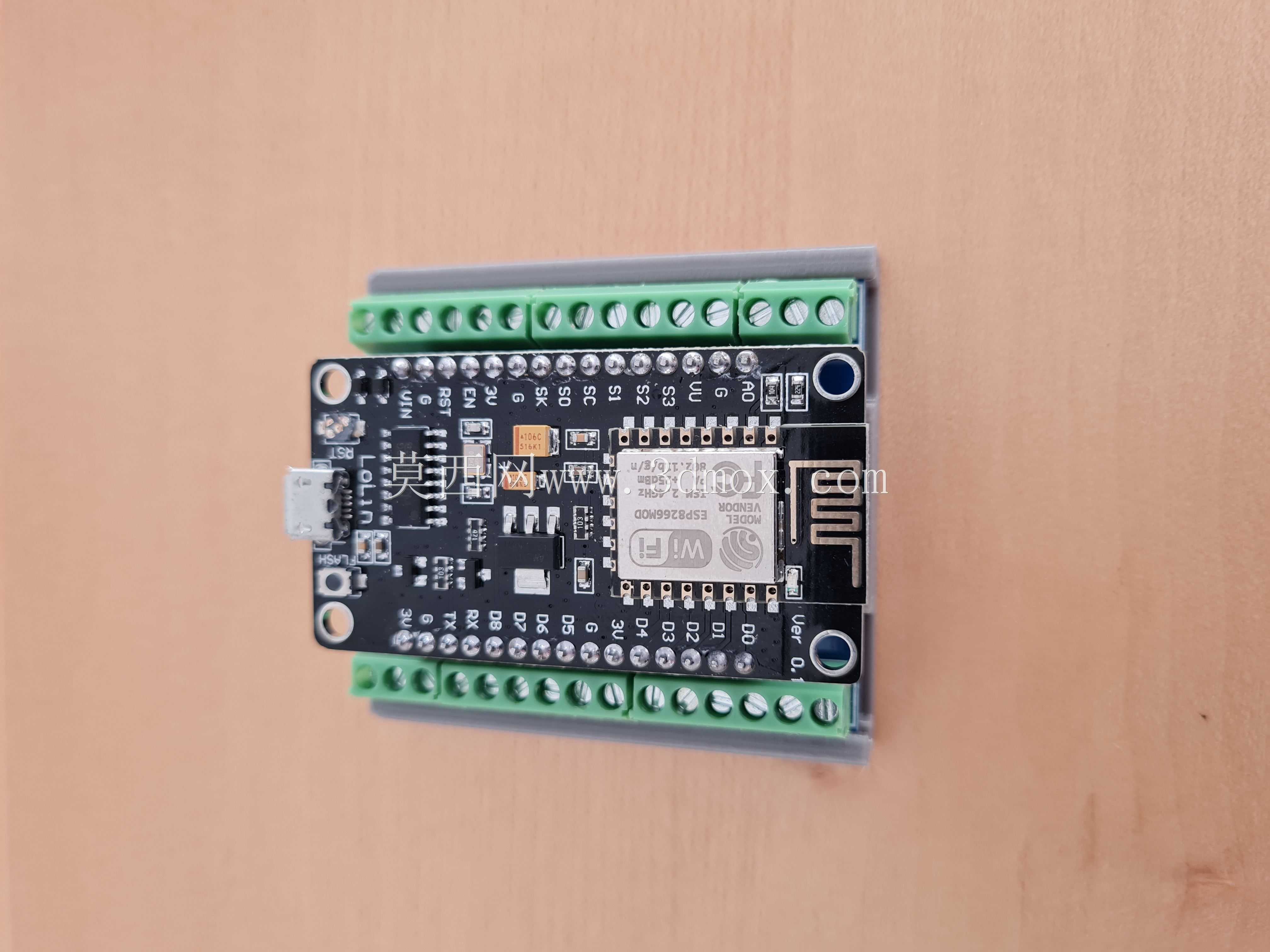

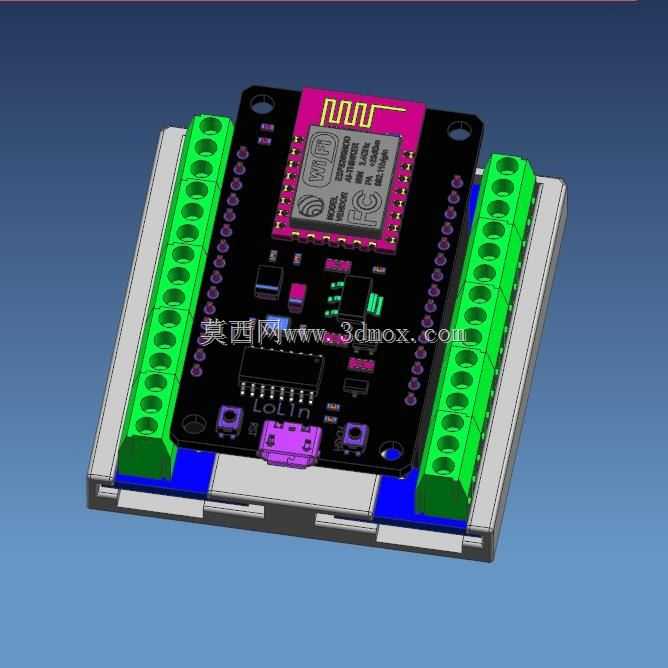

这款适配座主要面向工业物联网现场布线、小型智能设备组网、嵌入式开发原型验证等场景，解决ESP8266无线模块在实际部署中接线零散、模块固定不便、现场排线效率低的痛点，能够直接将核心无线模块转化为可快速安装、接线规整的终端节点，无需额外焊接飞线即可完成电源、通讯、IO口的外接引出。在实际用途上，它可以作为工业现场温湿度采集、设备状态无线上报、小型智能控制器的无线通讯载体，适配标准DIN导轨安装场景，也可直接通过底座螺丝孔固定在设备电控箱内部，适配常规低压电控系统的安装环境。功能特性上，两侧采用大间距绿色接线端子排，将模块所有可用IO引脚、电源引脚、通讯引脚全部引出，每个接线位对应清晰的引脚定义，现场施工时无需对照模块引脚图反复核对，可直接压接导线完成接线，避免杜邦线连接松动、接触不良导致的通讯故障；底座预留模块定位卡槽，ESP8266核心板可直接卡入卡槽完成固定，不会出现模块偏移、引脚错位的问题，同时底座边缘预留防呆结构，避免模块反插烧毁。设计思路上，整体采用分层结构，底层为导轨卡扣底座，中层为PCB承载板，上层为模块固定位与接线端子，在保证结构强度的前提下尽可能压缩整体厚度，适配电控箱内狭小的安装空间；接线端子选用螺丝压接式结构，可适配0.5-1.5平方毫米的多股铜芯导线，满足工业现场常规接线的线径要求，端子间距设置为5.08mm，符合低压电控接线的安全爬电距离要求，避免相邻引脚短路。外形尺寸与安装边界上，整体宽度适配标准35mmDIN导轨的安装尺寸，长度控制在100mm以内，高度不超过30mm，安装时仅需占用导轨上极小的空间，相邻安装的适配座不会出现干涉；底座的导轨卡扣采用弹性卡扣设计，无需额外工具即可徒手完成卡装与拆卸，维护时可直接取下模块进行程序烧录或更换，无需拆除全部接线；底座四角预留直径3mm的螺丝固定孔，在无导轨的安装场景下可直接通过螺丝固定在安装平面上，适配不同的安装环境。整体结构充分考虑现场施工的便利性与长期运行的可靠性，所有棱角做圆角处理，避免安装时划伤导线或施工人员，接线端子的螺丝采用防滑脱设计，拧至最大行程时不会脱落，避免现场施工时螺丝掉落丢失。
