快接式蒸汽喷射加热器结构设计

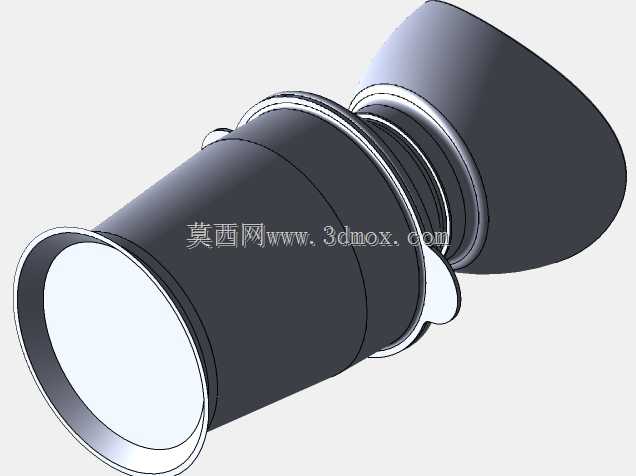

该蒸汽加热器主要应用于工业流体管路系统中的直接式蒸汽加热场景，常见于食品加工料液预热、化工工艺流体升温、工业清洗热水制备、暖通系统循环水补热等工况，可直接串接在工艺管路中，通过蒸汽与待加热流体的直接混合实现快速升温，相比间壁式换热器具备换热效率高、升温响应快、结构紧凑无换热死区的优势，尤其适合小流量管路的即时加热需求，能够避免传统换热器结垢堵塞、换热效率衰减的问题。设备整体采用同轴直通式结构设计，主体为等径直筒段，两端分别设置快接式卡箍接口，可直接与同管径的标准卫生级管路或工业管路对接，无需额外焊接法兰，安装拆卸便捷，能够满足频繁拆洗、定期维护的工况需求；一端为渐扩式喷混结构，蒸汽从侧部接口进入后通过环隙喷入主流道，与轴向流入的待加热流体在渐扩腔体内充分紊流混合，能够有效降低蒸汽喷射带来的管路振动与水击噪声，同时保证蒸汽完全冷凝换热，避免出口端出现气液两相流冲击下游管路的问题。设计过程中重点考量了不同工况下的流体混合均匀度，通过调整环隙喷射角度与渐扩段锥度，让蒸汽以斜切方向进入主流道，形成旋流混合效果，既保证蒸汽与待加热流体的接触面积最大化，又避免高速蒸汽直接冲击管壁造成局部气蚀损伤；筒壁厚度按照1.6MPa工作压力进行冗余设计，能够适配多数工业低压蒸汽管路的压力等级，侧部蒸汽接口同样采用快接结构，可根据现场管路走向调整安装角度，适配不同的空间布局需求。整体外形为轴向延伸的筒状结构，最大外轮廓位于渐扩混合段，安装时仅需保证两端管路的同轴度偏差不超过2mm，预留的操作空间仅需满足卡箍紧固件的拆装需求即可，无需额外预留大型设备的检修空间，能够直接集成在紧凑型管路模组中，适配模块化流体设备的集成设计需求；设备内部无活动部件、无狭窄流道，流体通过时压损小，不易积存物料杂质，既适合洁净级的食品医药工况，也能适配含有少量细小颗粒的工业流体加热场景。
