ESP32开发板接线端子适配底座结构

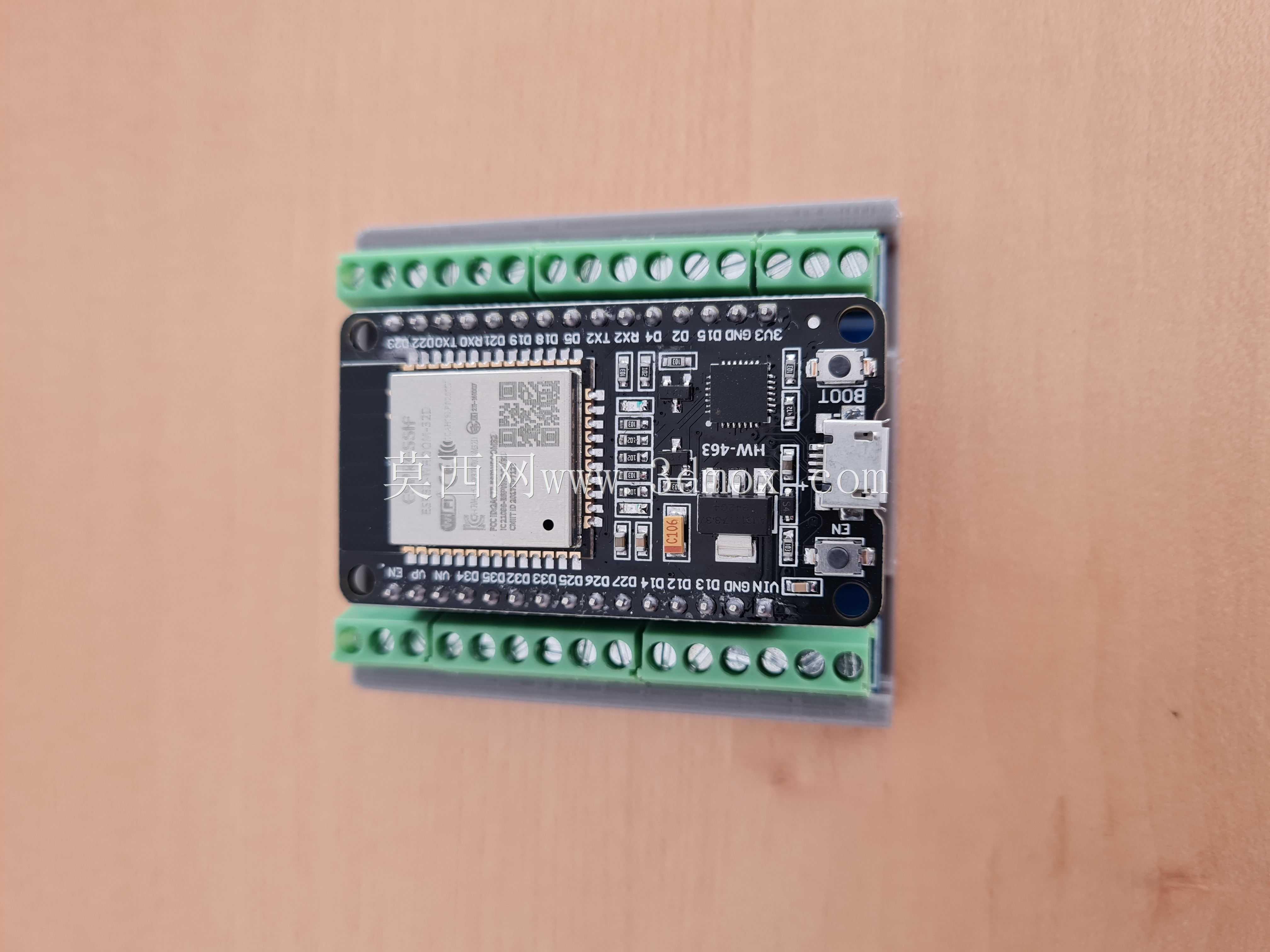

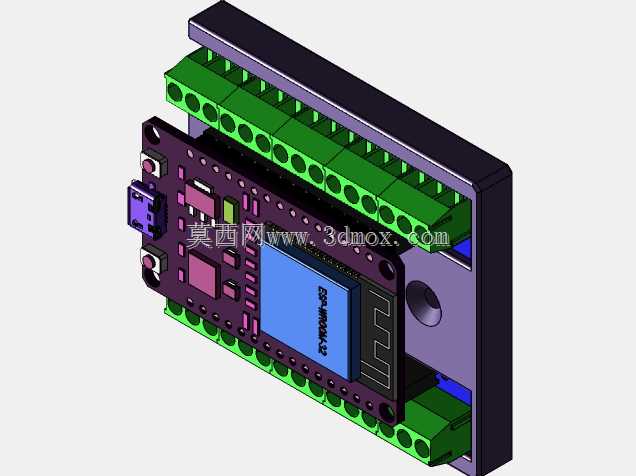

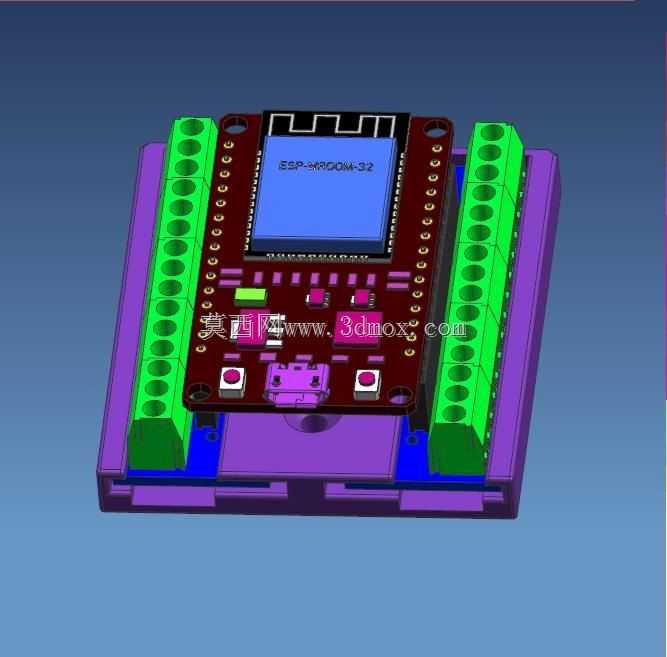

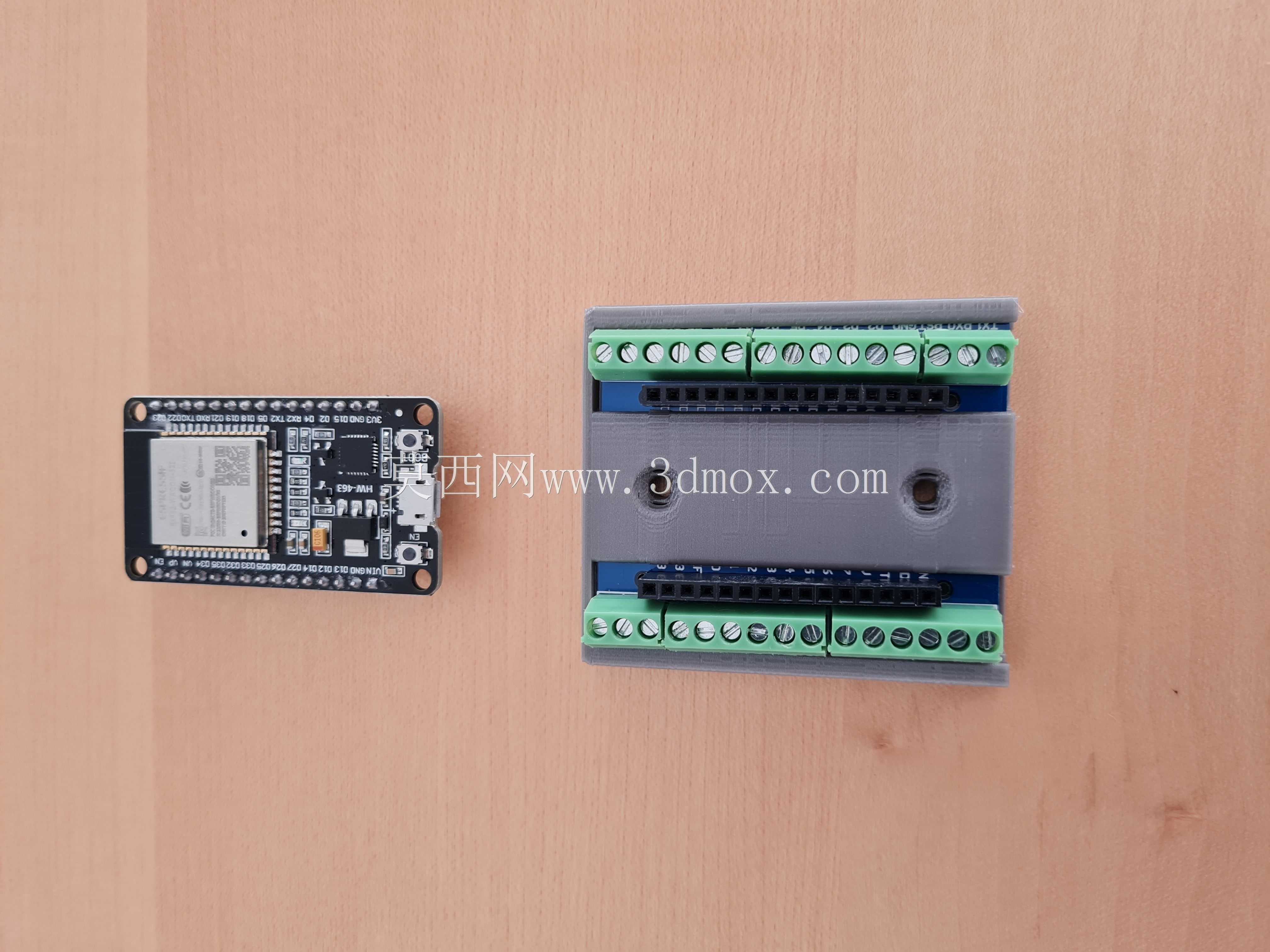

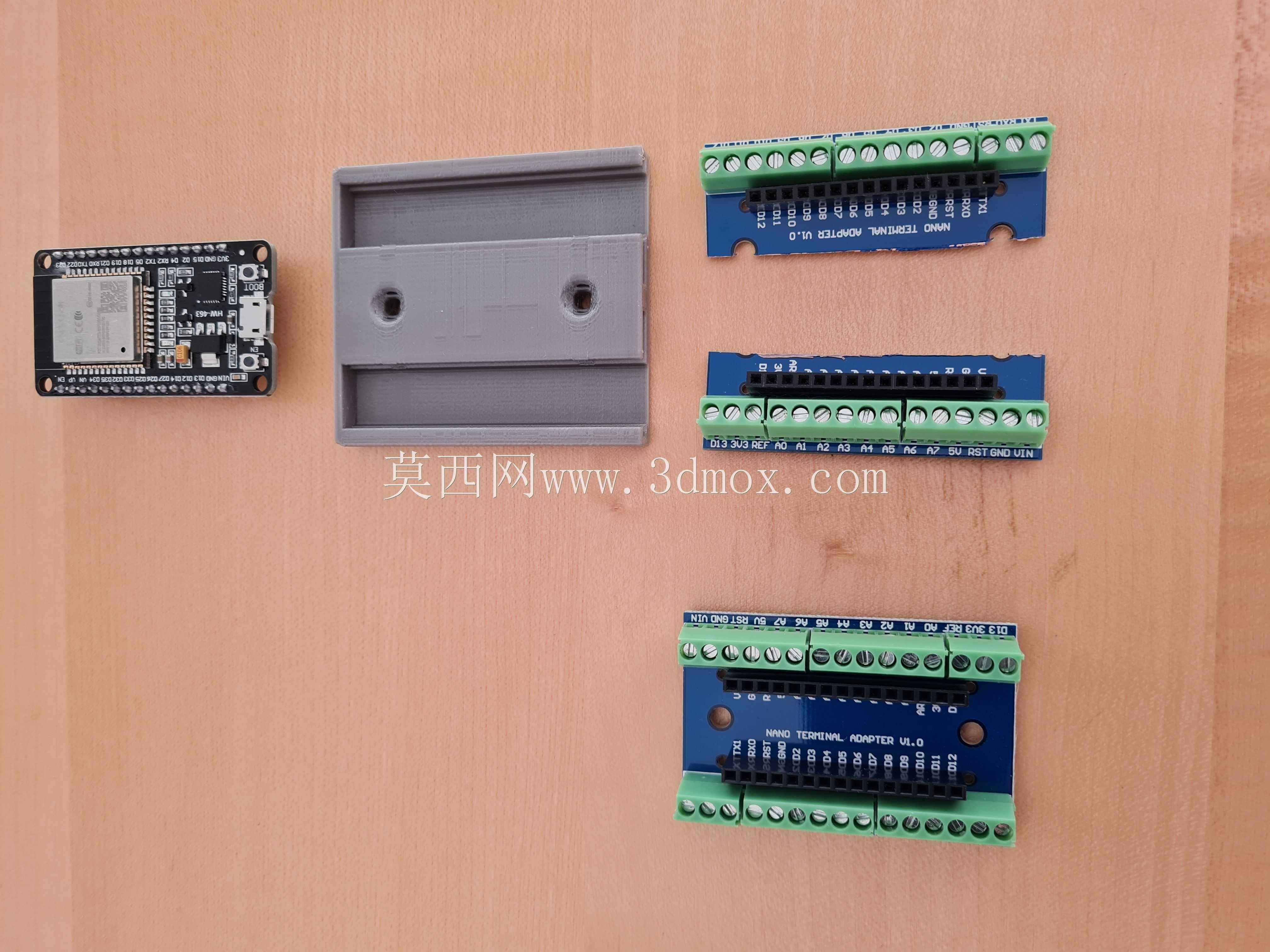

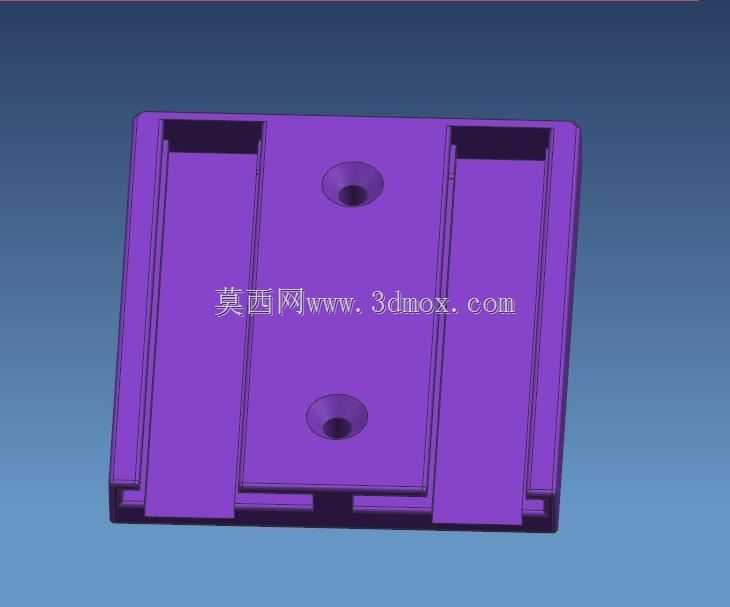

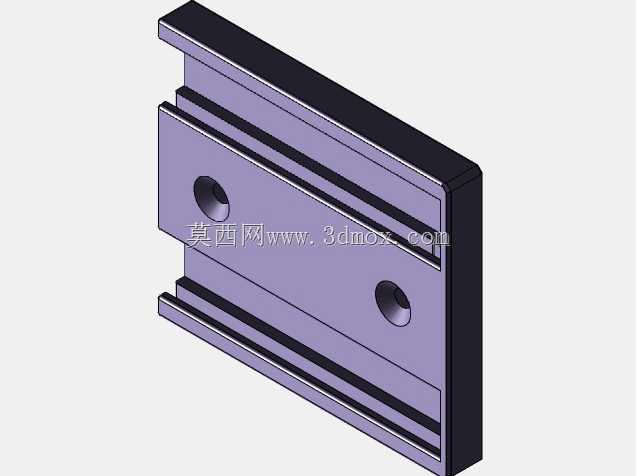

这款适配结构主要面向嵌入式开发、物联网终端搭建、小型智能设备原型验证场景，解决ESP32核心开发板裸板使用时接线零散、引脚易误碰、固定不便的实际痛点，在创客项目、工业现场小型数据采集节点、智能家居控制终端、教学实验平台搭建中都能发挥实用价值。实际使用时，该结构可将ESP32核心板稳固承托，两侧对应排布的绿色接线端子排，可将开发板两侧的所有IO引脚、电源引脚逐一对应引出，用户无需反复焊接杜邦线，直接通过端子螺丝压接即可完成外部传感器、执行器、通讯线路的连接，既降低了接线错误概率，也避免了反复插拔杜邦线造成的引脚焊盘脱落问题，大幅提升项目搭建与调试的效率。设计过程中，首先精准匹配了常用ESP32开发板的外形轮廓与安装孔位，底座预留的下沉槽位刚好卡入开发板本体，限制开发板的水平位移，同时槽内预留的支撑凸台高度经过反复测算，刚好托住开发板底部，避免板载USB接口、底部贴片元件与底座硬接触造成元件挤压损坏。两侧的端子排安装位严格对齐开发板引脚间距，每一个端子的接线位与对应引脚的导通路径做了最短化设计，减少信号传输过程中的干扰，尤其是针对模拟量采集引脚、高频通讯引脚的走线位置，特意预留了足够的隔离空间，避免相邻引脚信号串扰。外形尺寸方面，整体结构在完全容纳开发板与双侧端子排的基础上做了最小化设计，底座边缘超出端子排外侧仅2mm，既保证了结构强度，也不会占用过多安装空间，安装边界上底座四角预留了标准的M3螺丝安装孔，孔位间距适配常用的型材安装、电控盒内固定需求，用户可直接通过螺丝将整个适配结构固定在设备壳体内部、实验台架或者型材框架上，无需额外设计固定支架。底座中部还预留了镂空区域，一方面可以减轻整体结构重量，另一方面可以为开发板工作时提供散热通道，避免长时间运行时板载芯片积热，同时镂空位置也方便用户从底部顶出开发板，在需要更换核心板或者检修时无需撬动端子排，避免结构损坏。两侧端子排选用大电流规格的接线端子，既可以满足普通信号传输需求，也能承载小功率执行器的供电电流，适配更多外接设备的接线要求。
