IP56防护等级工业电气盘柜结构设计

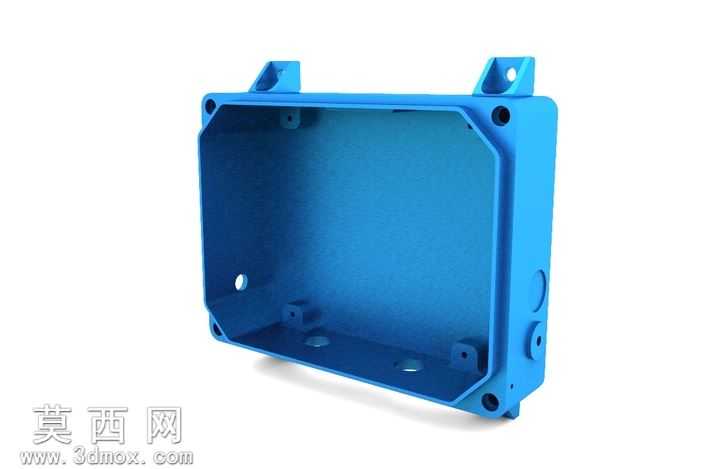

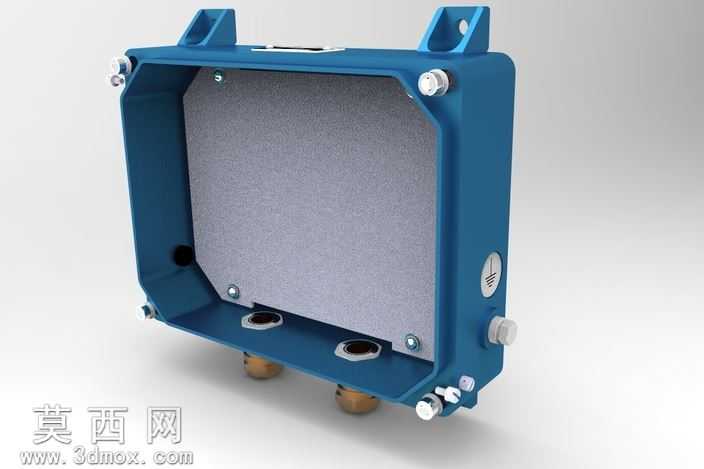

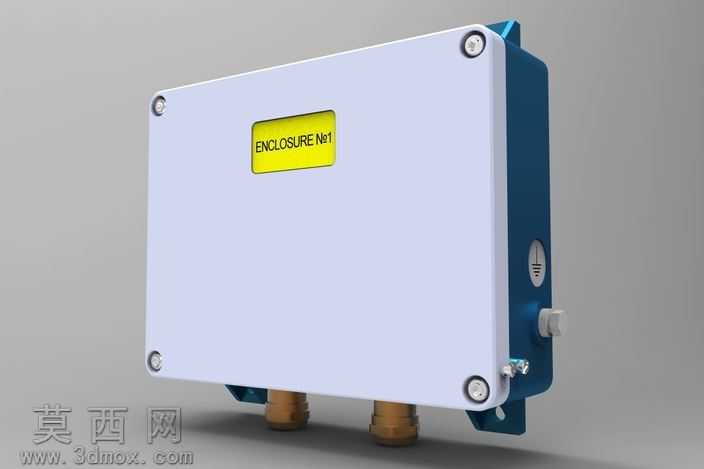

本作品为IP56防护等级的工业电气盘柜三维建模设计，建模过程中严格遵循工业电气防护壳体的设计规范，首先通过基准面搭建确定整体长宽高比例，对盘柜的主体腔体、侧部安装耳、底部线缆接头位进行精准的尺寸约束，确保各部件装配间隙控制在合理公差范围内。建模阶段对盘柜盖板的四角固定螺丝位做了沉孔结构处理，既保证螺丝安装后表面平整无凸起，也避免螺丝突出部位在安装运输过程中发生磕碰损伤。侧部的防水透气阀、接线端子接口都做了对应的密封槽结构预留，为后续密封圈装配提供精准的定位基准，底部的两个格兰头安装位做了加厚凸台设计，强化线缆接入部位的结构强度，避免长期使用后出现开裂渗漏问题。材质渲染阶段，盘柜主体盖板采用哑光浅灰工程塑料材质，调整材质粗糙度参数模拟工业级ABS或PC塑料的磨砂质感，侧部腔体采用深蓝色金属烤漆材质，添加细微的金属颗粒质感提升工业质感，正面的黄色标识牌做了亮面覆膜效果，还原真实工业标识的视觉表现，底部线缆接头采用黄铜金属材质，调整金属反射参数模拟铜件的哑光金属光泽，安装固定螺丝采用不锈钢材质，添加细微的螺纹纹理细节提升模型真实度。结构设计上充分考虑IP56防护的核心要求，盖板与腔体的结合面预留了连续的密封胶条安装槽，确保装配后可以实现全方位的防尘防强力喷水防护，侧部安装耳做了加强筋结构处理，提升壁挂安装时的承重能力，侧部的透气阀结构可以平衡柜体内外压差，避免温度变化导致柜内产生凝露影响内部电气元件安全。整体建模过程中对所有棱角做了合理的圆角过渡处理，既符合工业产品的安全设计要求，避免锐边划伤安装人员，也让产品外观更具流畅的工业设计美感，各部件之间的装配关系完全还原实际生产装配逻辑，可直接用于后续的工程出图、3D打印验证或者产品渲染展示使用。
