霍夫曼壁挂式电气控制柜外壳结构设计

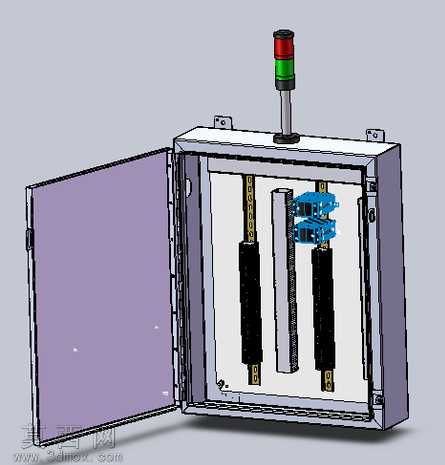

本模型为壁挂式工业电气控制柜外壳的完整三维设计，采用SolidWorks完成全参数化建模，完整还原了柜体的装配结构与内部安装布局。建模过程中首先以钣金设计模块构建柜体主体，通过基体法兰、边线法兰、褶边等特征完成箱壳的一体成型结构，精准还原了柜体侧壁的安装挂耳、门板的铰链安装位、门锁卡扣位的细节尺寸，门板与箱体的配合间隙控制在工业柜体的常规公差范围内，开合结构的运动仿真可实现门板90度以上的顺畅开启。柜体顶部预留了多层警示灯的安装开孔，模型中配套搭建了红、黄、绿三色堆叠式警示灯的装配结构，警示灯的灯体分段、接线底座均做了细节还原。内部结构设计上，完整搭建了两侧的DIN导轨安装位，导轨采用标准工业导轨的截面参数建模，可适配常规电气元件的卡装需求；柜体中部设置了竖向的安装梁结构，用于固定重型电气元件，两侧导轨上预留了端子排、固态继电器等元件的安装空间，模型中也配套搭建了对应元件的简化装配模型，直观呈现柜体内部的元件排布逻辑。材质与渲染表现上，柜体外壳采用冷轧钢板喷塑的材质表现，门板内侧做了浅紫色的喷塑质感区分，内部安装梁采用镀锌钢板的金属哑光质感，导轨做了镀彩锌的材质表现，警示灯分别对应红、黄、绿的半透明灯罩材质与黑色灯座材质，整体渲染效果贴合工业现场实际柜体的视觉表现。设计思路上遵循工业电气柜体的防护标准，柜体边缘做了折弯翻边处理提升结构强度，门板四周预留了密封胶条的安装槽位，可满足IP54以上的防护等级需求，内部安装位的排布充分考虑了电气元件的走线空间、散热间隙，强弱电安装区域做了初步的分隔规划，整体结构兼顾了钣金加工的工艺可行性与现场安装的操作便利性，可直接用于同类型电气柜体的设计参考、装配演示与施工交底使用。
