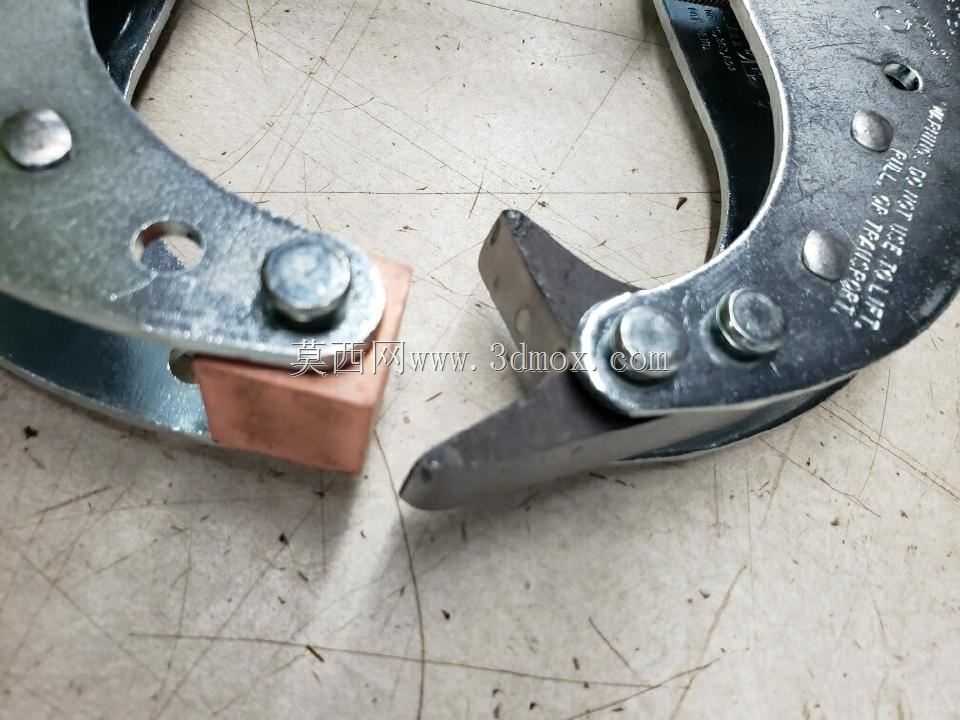

DIMIDE1/4系列DIY模块化卡箍管靴结构

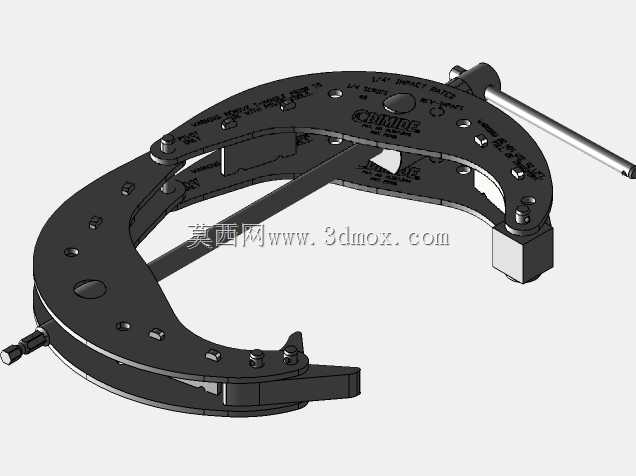

这款模块化管靴是适配1/4系列卡箍的配套夹持工装，主要面向金属管材加工、管道预制装配、小型管件焊接定位、现场管线维修等作业场景，能够为不同管径的圆形金属管材提供稳定的周向夹持支撑，解决传统管钳夹持易损伤管材表面、夹持力分布不均导致管材变形、小空间内管材固定操作不便的实际痛点。在实际作业中，该结构可配合对应系列的卡箍夹具使用，既可以在车间工位上作为小型管材固定工装，配合台虎钳完成管材端面打磨、坡口加工、接头焊接等工序，也可以在管线安装现场快速组装，为临时固定的管材提供稳定支撑，降低现场作业的扶管人力成本，提升管线对接的精度。从功能特性来看，这款DIY模块式管靴采用分体组合式设计，主体支撑部分为适配圆弧面的筒状接触结构，与管材外壁的接触面积远大于普通管钳的点接触或线接触结构，夹持时能够将卡箍的锁紧力均匀分散到管材接触面上，既可以保证足够的夹持摩擦力，避免管材加工或对接时出现打滑移位，也能防止薄壁管材因局部应力集中出现压痕、变形问题。卡箍连接部分采用铰接式快开结构，搭配锁紧扳手可以实现快速开合，无需额外工具就能完成管材的装夹与拆卸，操作门槛低，适合非专业工装操作人员快速上手。在设计思路上，该结构充分考虑了DIY自制的适配性，核心配合面采用标准化的接口尺寸，使用者可以根据自身常用的管材规格，更换不同内径的管靴接触模块，无需更换整套卡箍结构就能适配一定范围内的不同管径管材，大幅降低了多规格管材作业的工装投入成本。铰接部位的转轴采用间隙配合设计，既保证卡箍开合的顺畅度，也预留了足够的磨损补偿空间，长期使用出现磨损后也不会出现卡滞、锁紧失效的问题。锁紧扳手的力臂长度经过反复校核，普通人手施加正常握力就能达到管材夹持所需的锁紧力矩，无需借助加力杆，避免锁紧力过大损坏管材或工装本身。从安装边界与尺寸适配来看，该管靴的主体接触段长度经过优化，既能够为管材提供足够的轴向支撑长度，避免管材装夹后出现悬臂翘动问题，也不会因为长度过大占用过多作业空间，适合在狭小的设备间隙、管线排布密集的现场环境使用。卡箍的外轮廓做了倒角与圆弧过渡处理，没有突出的尖锐棱角，现场操作时不会剐蹭操作人员的衣物或皮肤，也不会与周边的管线、设备发生干涉。管靴与卡箍的连接部位采用定位止口设计，组装时能够快速对齐配合位置，不会出现装偏错位导致的夹持偏心问题，保证管材装夹后的同轴度，满足管材对接焊接、端面加工时的位置精度要求。整体结构没有复杂的异形曲面，加工难度低，使用者可以根据提供的参数自行加工适配不同工况的定制模块，灵活适配各类特殊规格管材的夹持需求。
