DIMIDE1/4系列夹具配套模块化管鞋结构

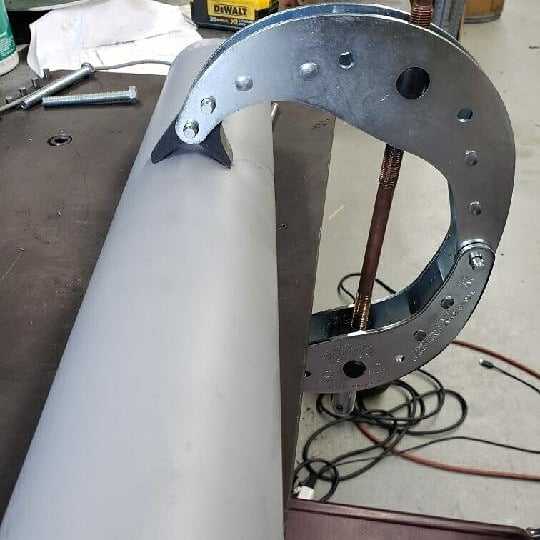

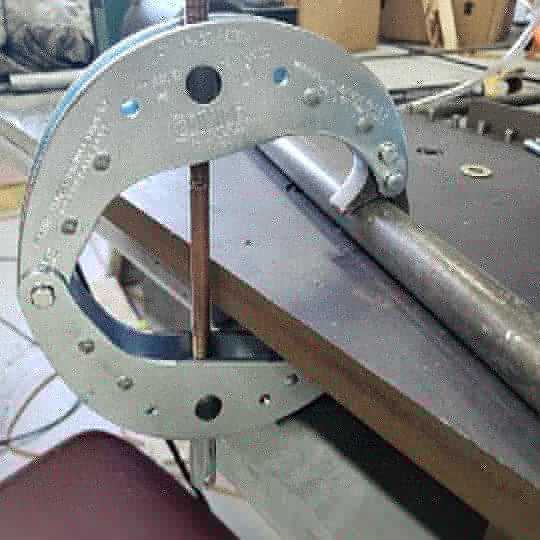

　　在现场管道预制、维修以及小型金属加工工位的管件装夹作业中，常规台钳或通用夹具往往难以适配圆柱管件的周向固定需求，尤其是需要对管件进行焊接、切割、坡口加工时，夹持力分布不均容易造成管件表面压痕，或是夹持不稳导致加工偏移，这款适配DIMIDE 1/4系列夹具的模块化管鞋，正是针对这类场景设计的配套夹持扩展结构。从实际使用逻辑来看，该管鞋并非独立使用的夹持工具，而是作为1/4系列夹具的功能扩展模块，通过与夹具本体的快装结构配合，将夹具原本的平面夹持接触面转化为适配圆柱管件的弧形贴合面，在夹持不同外径的金属管材时，弧形接触面能够与管件外壁形成更大面积的贴合，避免点接触或线接触带来的应力集中，既可以降低薄壁管件被夹变形的概率，也能提升大扭矩加工时的夹持稳定性，比如在对管件进行套丝、侧向钻孔作业时，不会出现管件打滑转动的情况。

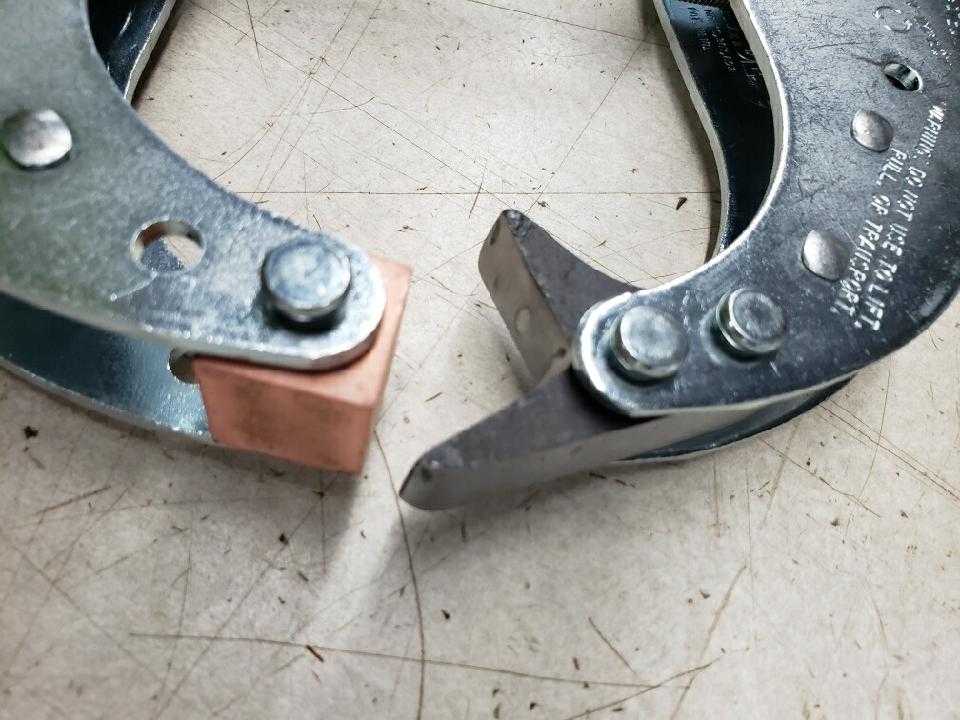

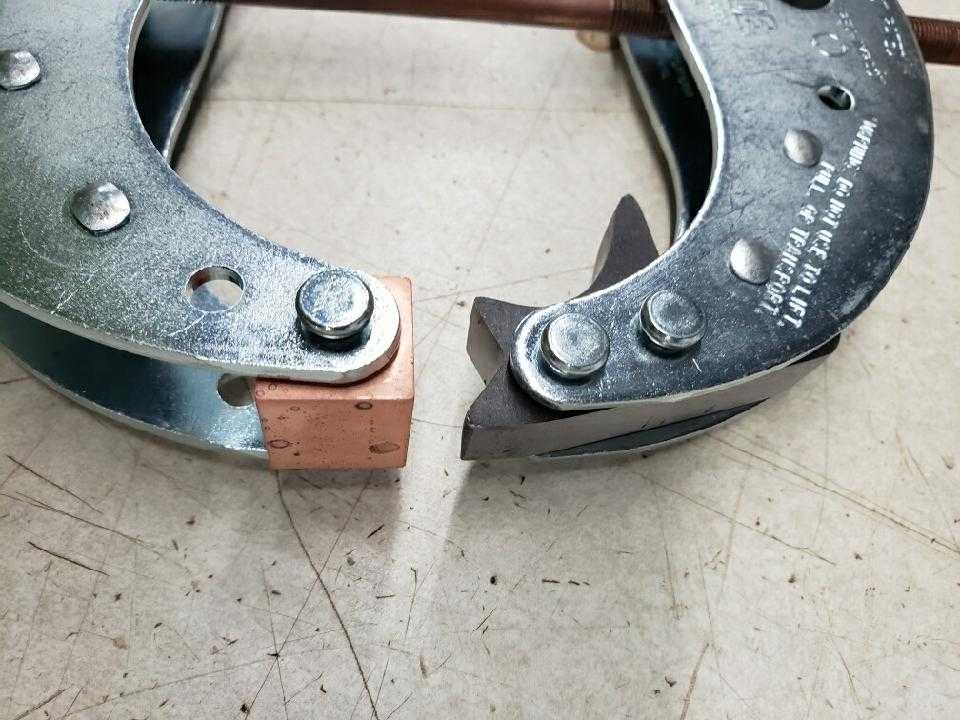

　　从设计思路上看，这款管鞋采用模块化拆分逻辑，主体承载结构采用与夹具本体匹配的金属材质，保证夹持受力时的结构刚性，与管件接触的弧形面做了适配常规管径的曲率设计，能够覆盖现场常用的小口径金属管材装夹需求，安装时不需要额外改造原有夹具，只需要将管鞋的定位结构与夹具的钳口安装位对齐，通过夹具自带的锁紧结构即可完成固定，整个安装过程不需要额外专用工具，能够在作业现场快速完成夹持功能的切换。考虑到DIY加工以及小型维修场景的使用需求，管鞋的结构做了轻量化处理，不会给原有夹具增加过多额外重量，同时在受力关键位置做了加厚处理，避免反复装夹受力后出现结构变形，延长模块的使用寿命。

　　从安装边界与尺寸适配来看，该管鞋的安装接口完全匹配DIMIDE 1/4系列夹具的钳口安装尺寸，安装后不会超出夹具原有操作空间的边界，不会与夹具的锁紧手柄、调节结构产生运动干涉，夹持管件时，弧形接触面的有效贴合长度能够满足常规小口径管件的装夹长度要求，当需要对管件端部进行加工时，管鞋的端面位置与夹具钳口端面齐平，不会遮挡管件端部的加工区域，方便操作人员进行焊接、打磨等近距离作业。在实际工况中，这类模块化管鞋尤其适合流动维修作业、小型加工坊的DIY金属加工场景，不需要配备多套不同规格的专用管件夹具，只需要搭配基础款的1/4系列夹具，配合该管鞋模块即可完成常规小口径管材的装夹作业，大幅降低工装配备成本，同时减少不同夹具切换的辅助时间，提升现场作业效率。

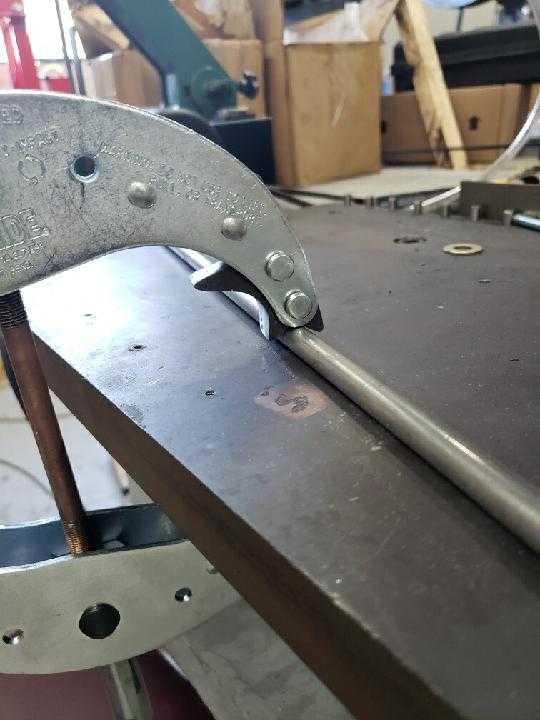

　　不同于专用管件夹具的固定适配范围，这款模块化管鞋在设计时预留了一定的适配余量，弧形接触面的曲率做了优化，在一定管径范围内的圆柱管件都可以获得稳定的夹持效果，不需要针对每一种管径单独更换钳口配件，对于经常处理不同规格小口径管材的作业场景来说，这种设计能够减少配件携带数量，尤其适合外出上门维修的作业人员使用。结构细节上，管鞋与夹具的连接位置做了定位销孔设计，安装时能够快速对齐位置，避免装夹受力后管鞋出现错位偏移，与管件接触的表面做了防滑处理，既能够提升夹持摩擦力，也不会过于粗糙而刮伤管件的表面镀层，对于有表面质量要求的装饰类管材装夹也能适用。在进行管道焊接作业时，该管鞋能够将管件稳定固定在合适的作业高度，方便操作人员调整焊接角度，不需要额外的人员辅助扶持管件，减少焊接作业的辅助人力投入，同时稳定的夹持状态也能提升焊缝的成型质量，避免管件晃动导致的焊偏、焊穿等问题。在进行管材切割作业时，均匀分布的夹持力能够避免管材被夹扁，尤其是薄壁不锈钢管、铜管这类易变形管材的装夹，相比普通平口钳的夹持效果有明显提升，切割后的管材端面垂直度更容易保证，减少后续二次修磨的工作量。
