便携式UDS1000S信号发生器外壳结构

这款外壳适配的便携式信号发生器，是面向电子爱好者、小型电子维修场景、学生实验场景打造的桌面级测试工具，可覆盖音频频段测试、基础电路调试、简单信号模拟等日常使用需求，能够输出正弦波等至少三种不同波形的信号，最高频率覆盖范围可达8MHz，满足多数入门级电子调试场景的使用需要。

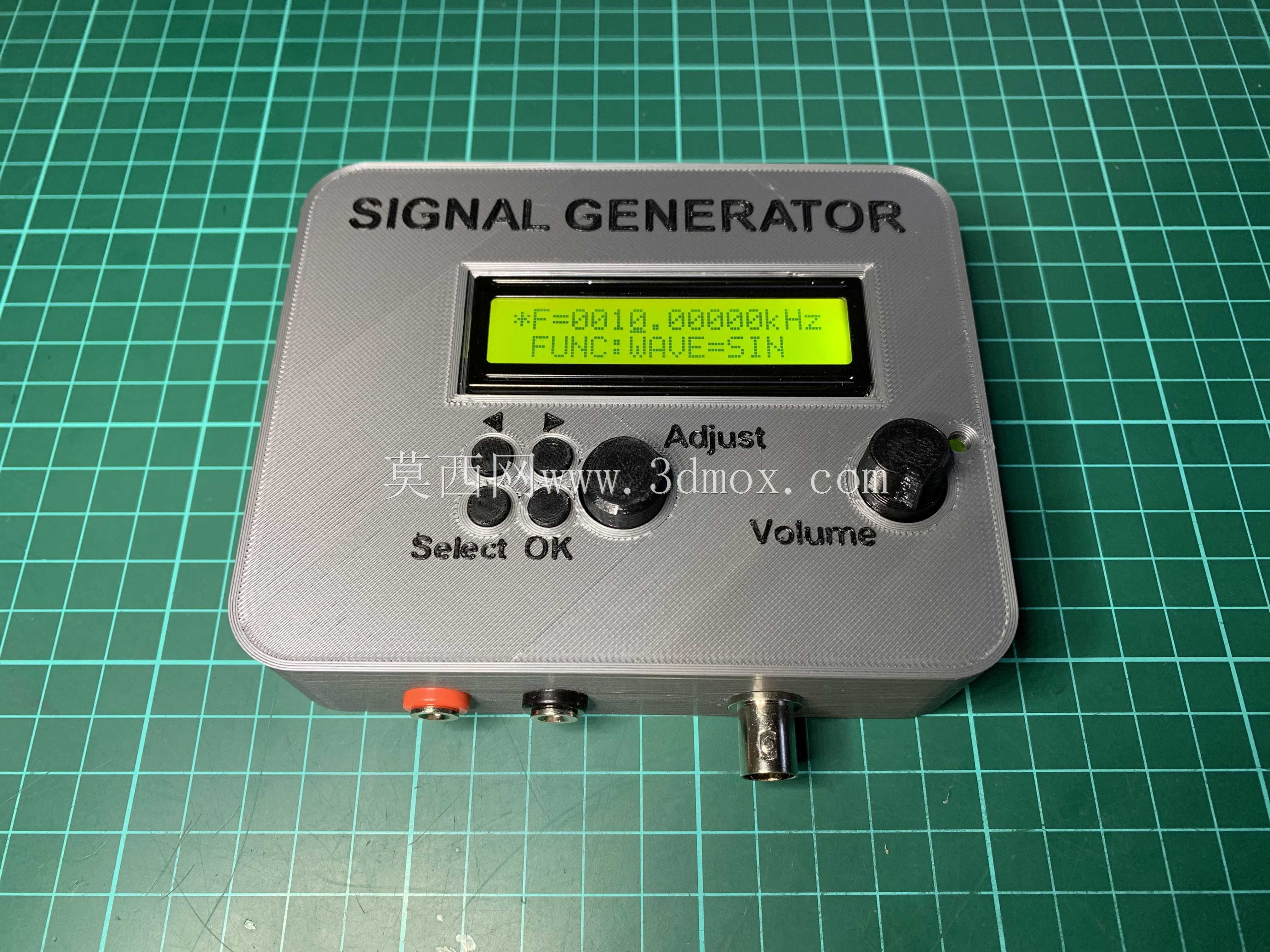

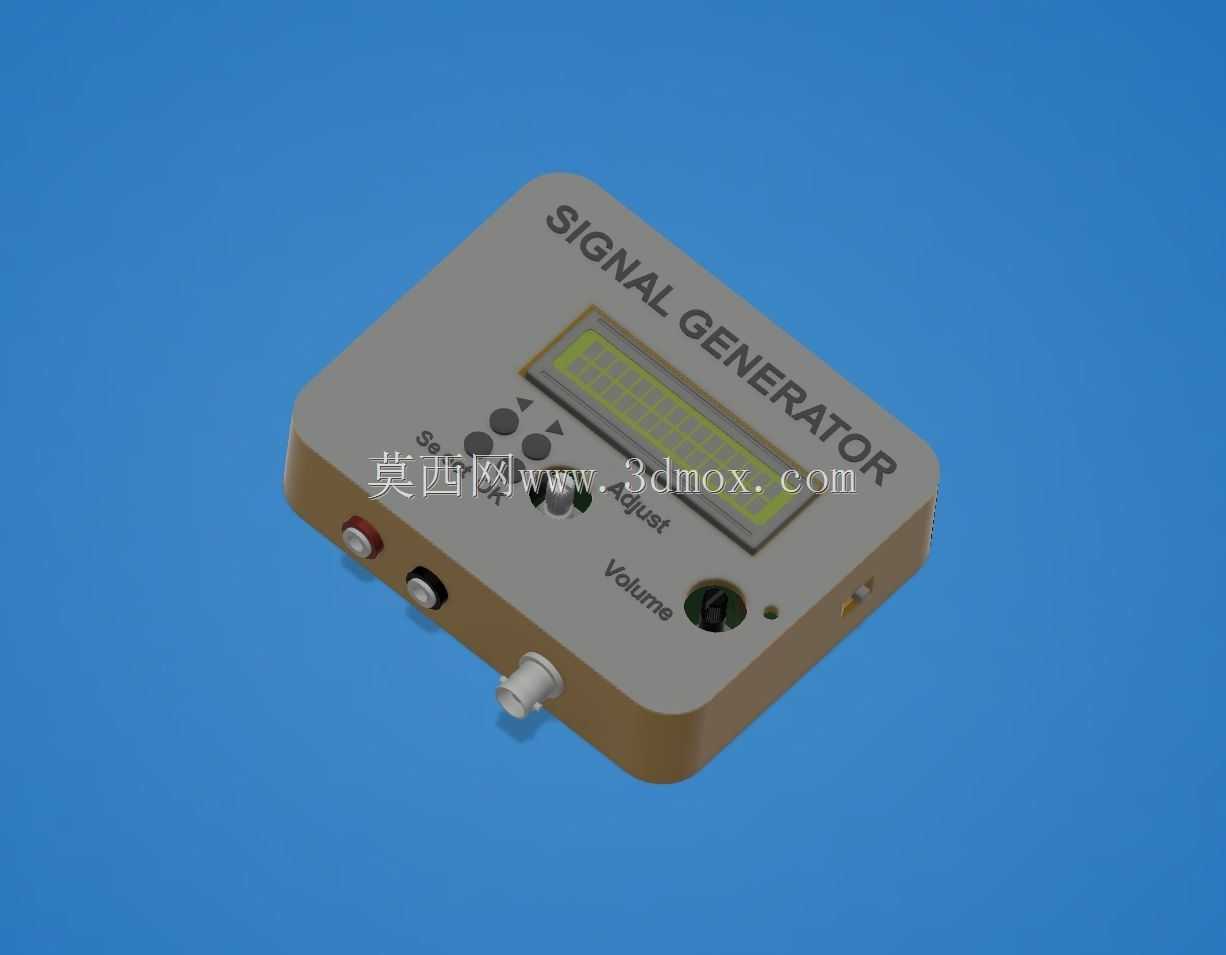

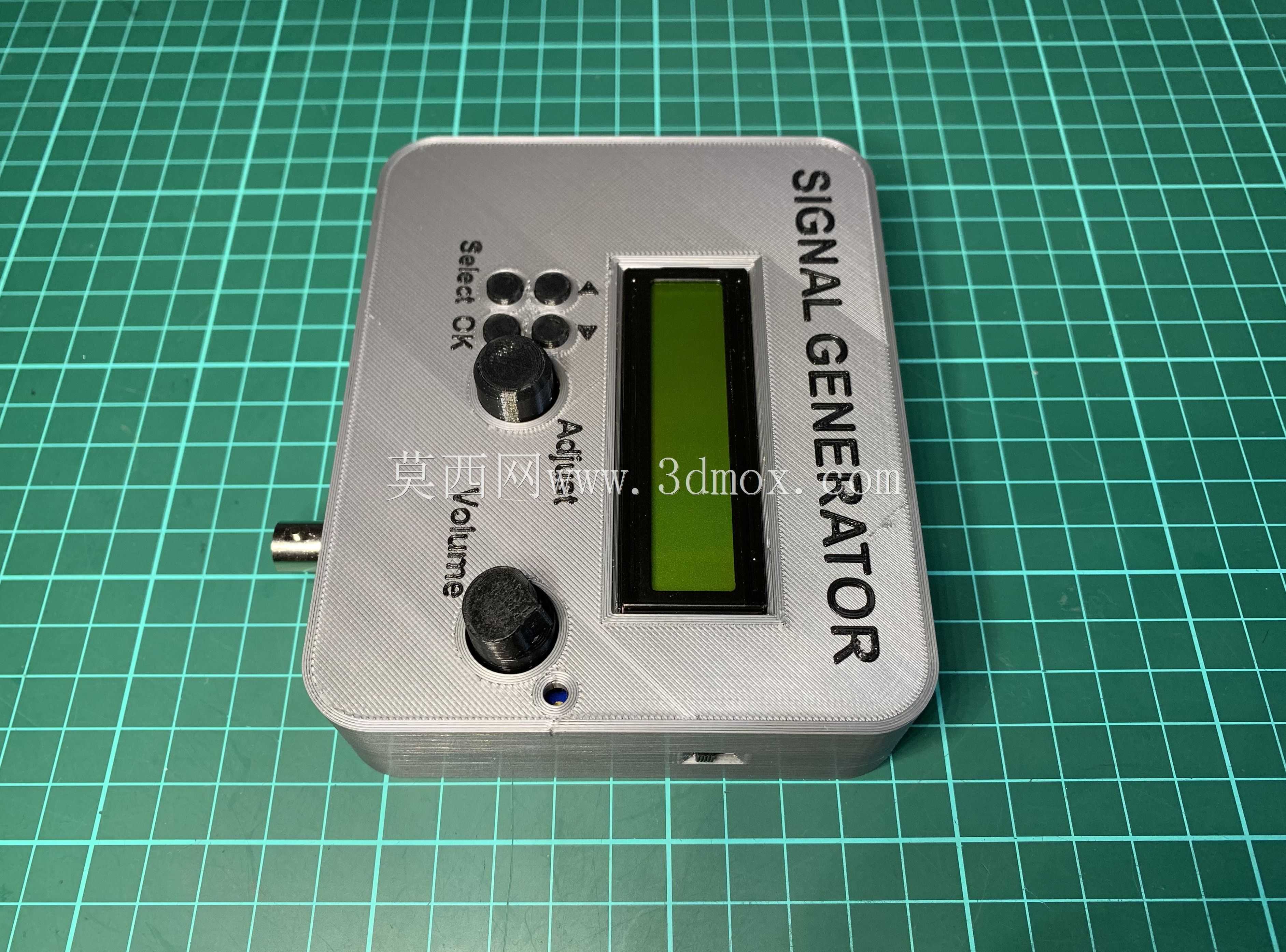

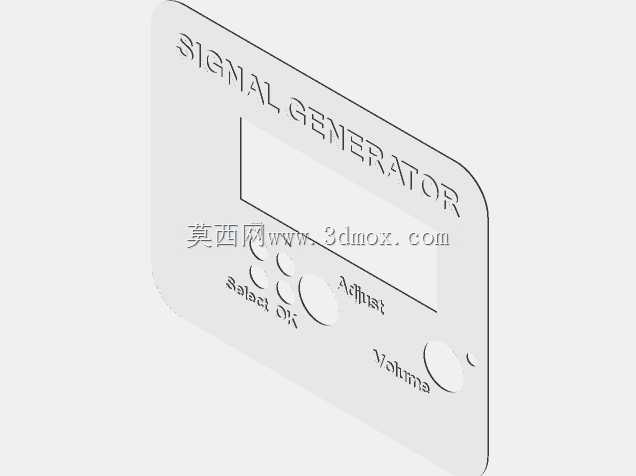

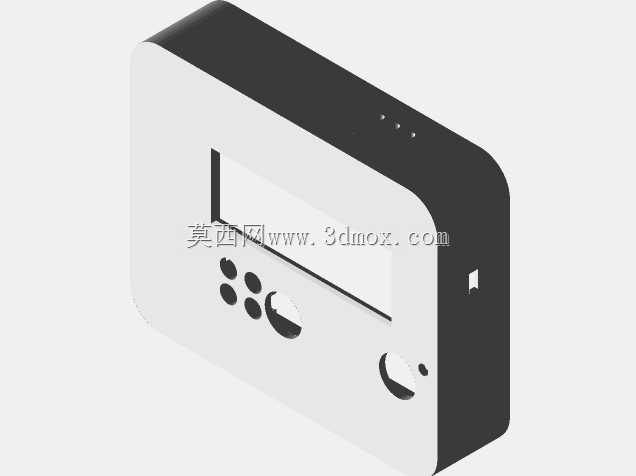

外壳整体采用紧凑化的方正圆角设计，整体尺寸适配单手握持与桌面摆放的双重需求，正面预留了液晶显示屏安装位，可实时显示当前输出信号的频率值、波形类型等核心参数；屏幕下方设置了功能选择按键、参数调节旋钮与确认按键区域，右侧单独预留音量调节旋钮安装位，操作区域布局符合日常操作的手指动线，无需刻意调整握持姿势即可完成全部参数调节操作。外壳底部预留了三类接口安装位，分别对应4毫米香蕉插座、BNC信号输出接口，接口位置避开操作区域，接线后不会干扰旋钮与按键的操作，其中BNC接口位置做了局部加厚处理，可承受频繁插拔带来的应力，避免接口松动脱落。

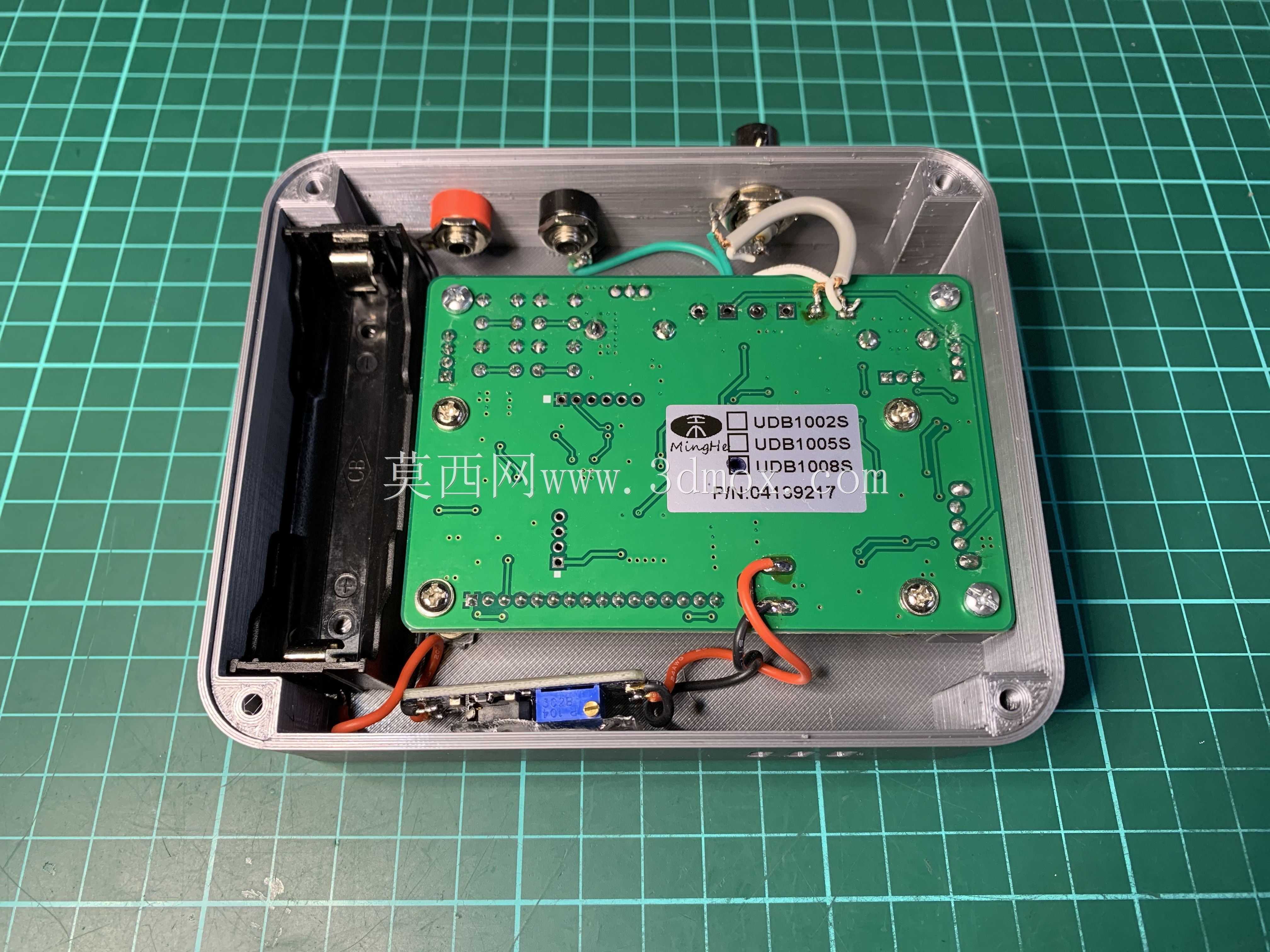

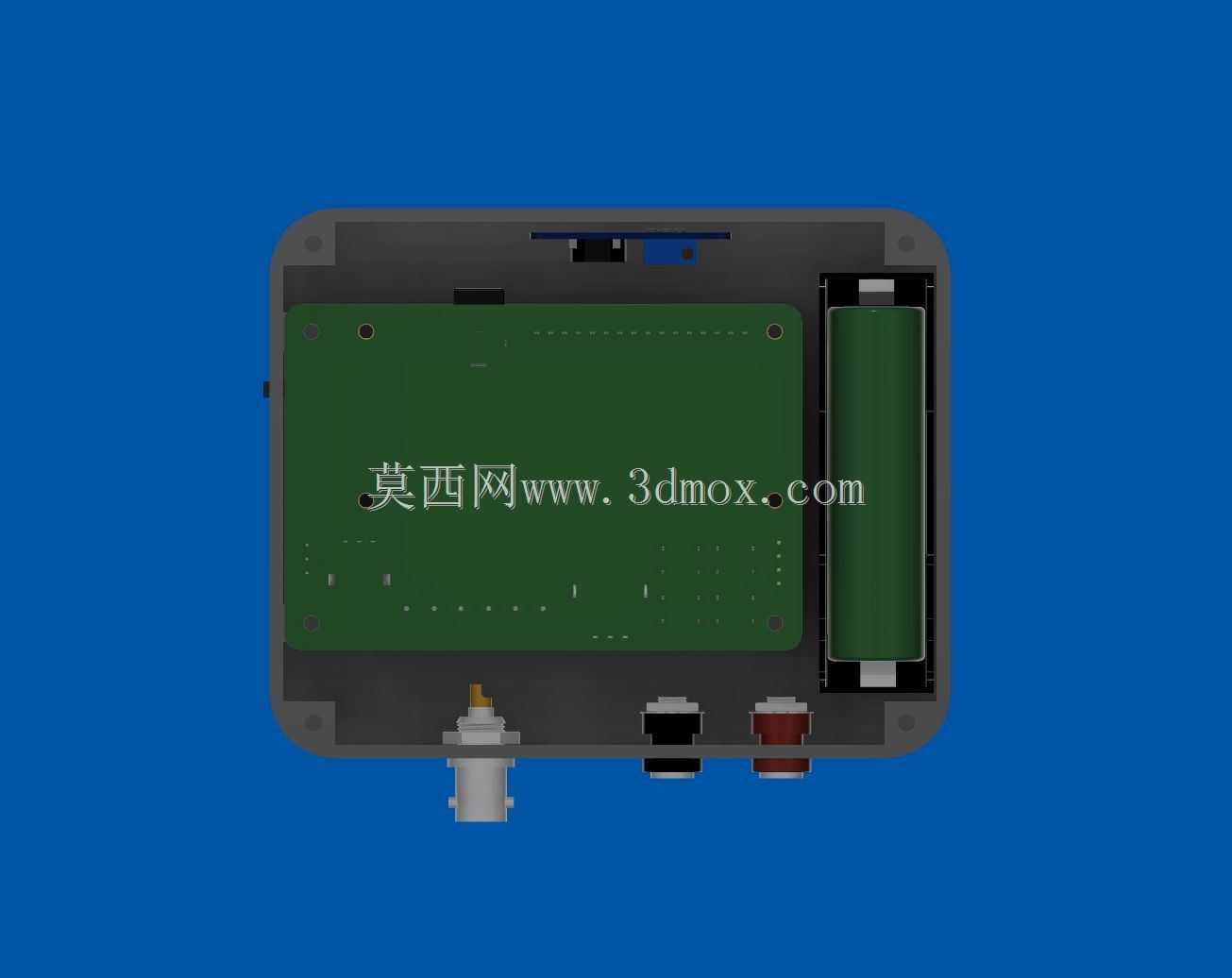

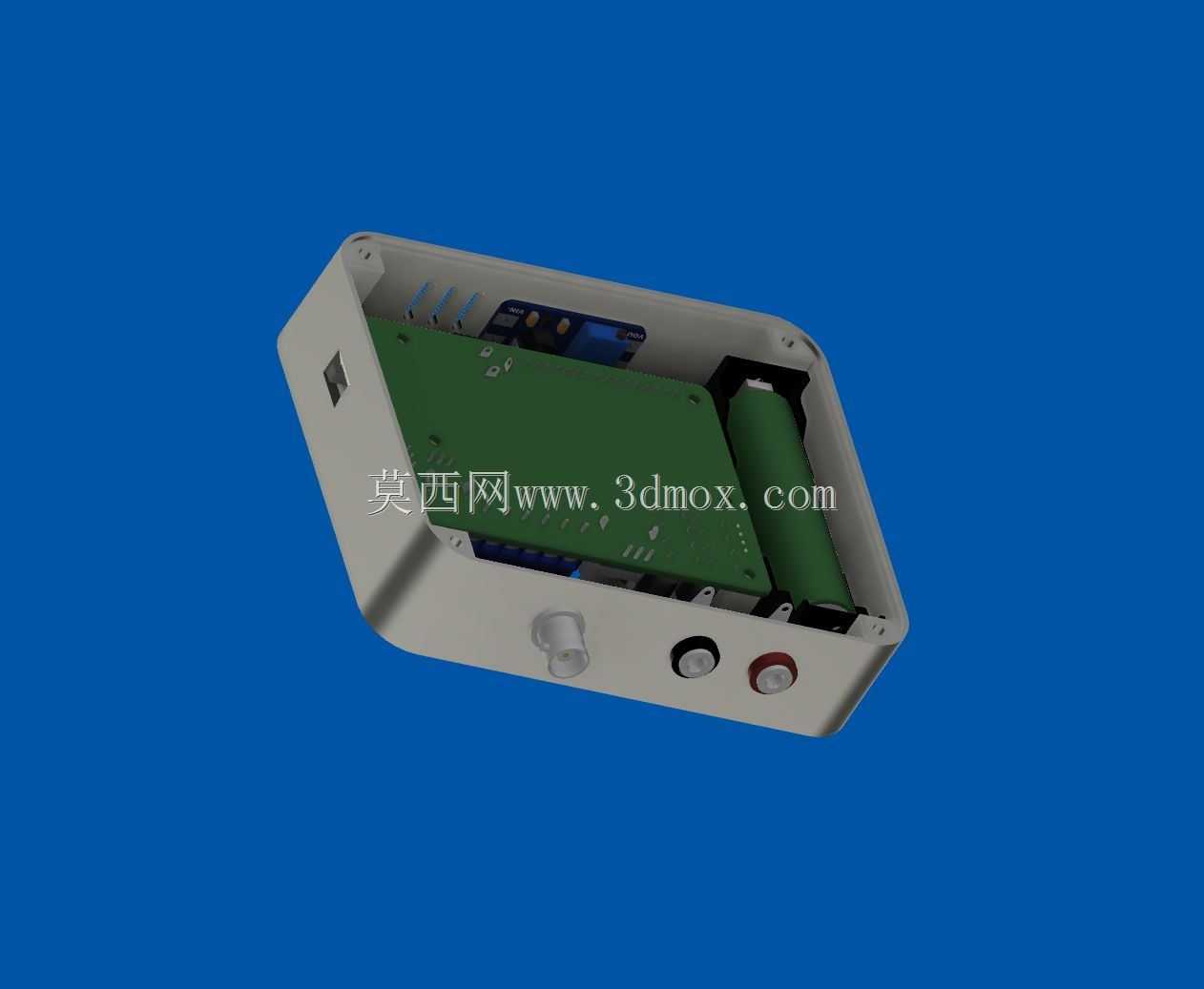

内部结构设计围绕紧凑便携的核心需求展开，预留了核心信号模块、升压模块、充电电池的安装空间，电池仓适配常规18650规格锂电池，无需额外设计专用异形电池固定结构，降低生产与组装成本；内部走线做了专门的避让设计，BNC接口位置预留屏蔽线缆的走线空间，可减少杂散信号对输出精度的干扰，内部筋位同时兼顾电路板固定与电磁屏蔽的辅助作用，无需额外增加屏蔽部件即可满足基础抗干扰需求。

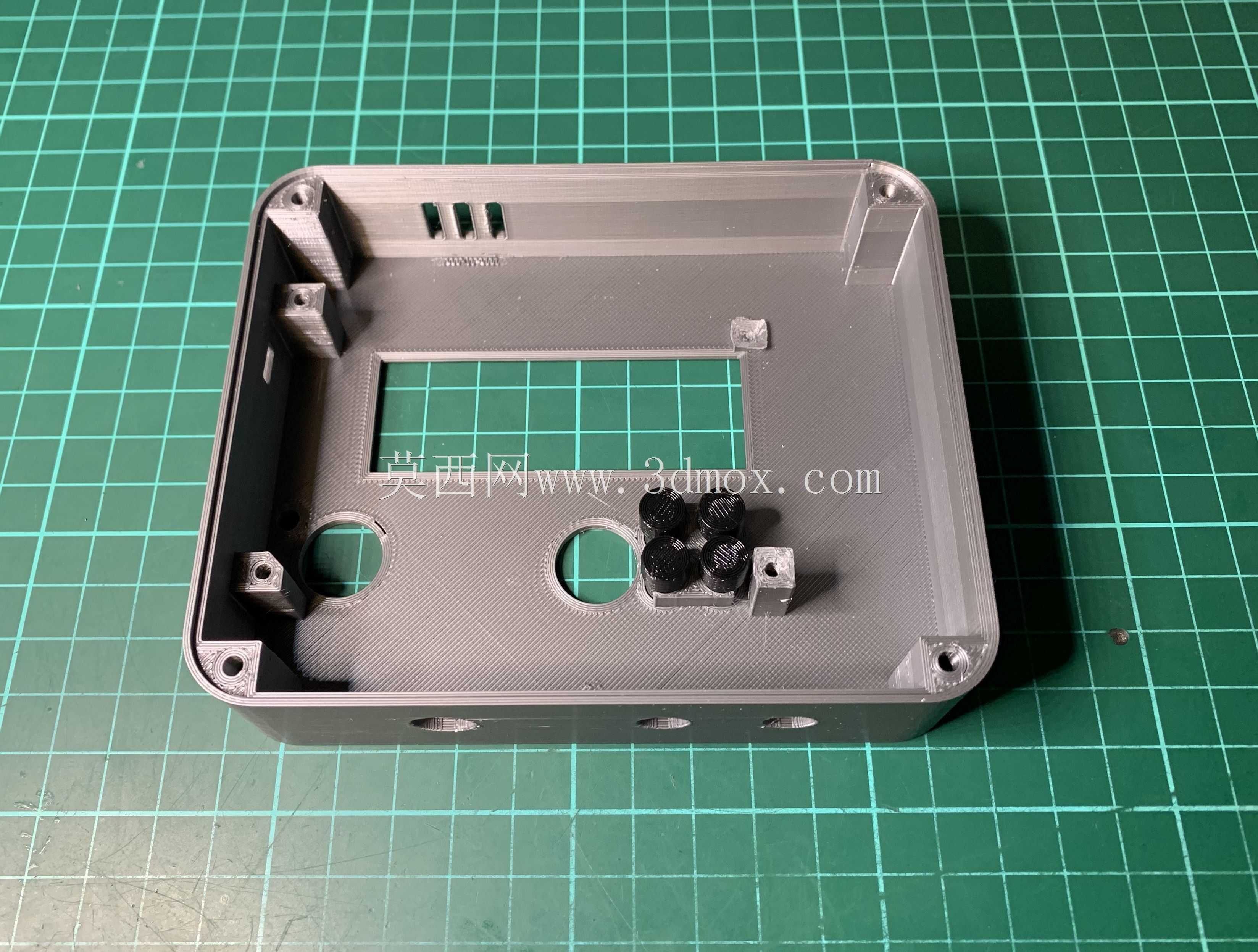

外壳的安装固定采用常规规格的沉头螺丝，上下壳配合位置做了止口设计，既可以提升装配后的整体密封性，也能降低组装时的对位难度，外壳边角做了大圆角过渡处理，日常携带时不会刮蹭收纳包与其他物品，表面平整无突兀凸起，放置在桌面时具备足够的稳定性，不会因为接线拉扯出现滑动移位的问题。整体设计在满足功能需求的前提下尽可能压缩了整体体积，既可以作为桌面固定测试设备使用，也可以随工具包携带外出，满足上门维修、户外临时调试等移动场景的使用需求。
