内燃机缸盖活塞结构三维设计作品

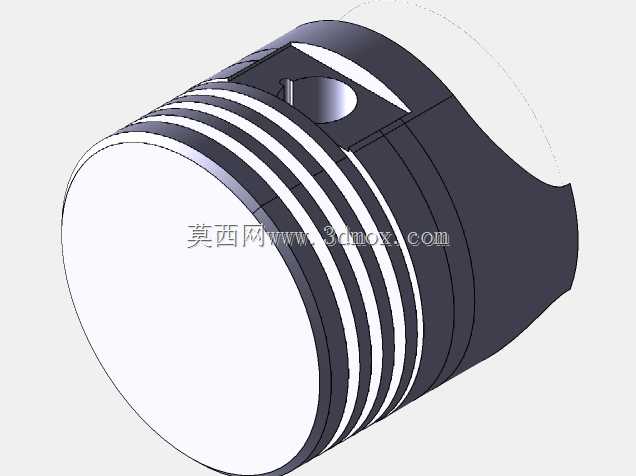

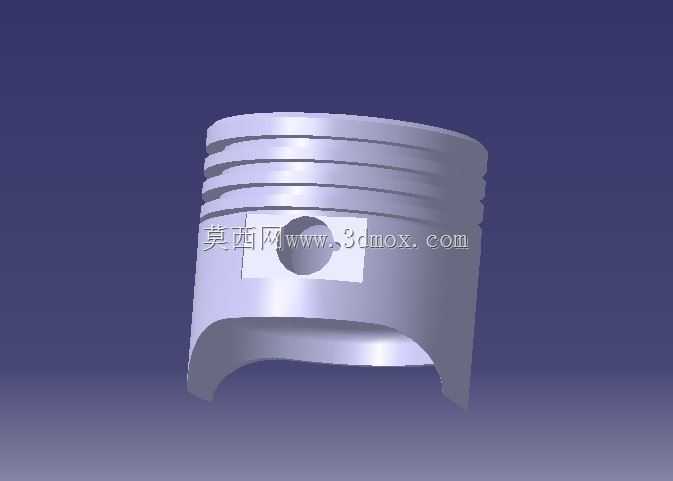

这款活塞是内燃机动力输出核心的往复运动构件，主要应用在车用汽油机、小型通用动力机械的缸盖总成装配场景中，承担着燃烧室密封、动力传递、热量传导的核心作用，是内燃机完成进气、压缩、做功、排气四冲程循环不可或缺的关键部件。在实际设备运行过程中，活塞会在缸筒内做高频往复直线运动，顶部直接接触燃烧室的高温高压燃气，将燃气燃烧产生的膨胀压力通过活塞销传递给连杆，最终带动曲轴旋转输出扭矩，同时配合活塞环完成燃烧室的气体密封，将多余的工作热量传导至缸壁通过冷却系统带走，避免部件过热失效。从设计思路来看，这款活塞采用了典型的汽油机活塞结构布局，顶部为适配燃烧室形状的平顶设计，能够在压缩行程终了时配合缸盖形成规则的燃烧室空间，保证油气混合气体的充分燃烧；头部设置了多道环槽结构，用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗；裙部采用了变椭圆的型线设计，能够在工作受热膨胀时保持与缸壁的合理配合间隙，既避免冷启动时的敲缸异响，也能防止热态下活塞胀死在缸筒内，同时裙部开设的活塞销孔用于安装活塞销，实现活塞与连杆的柔性连接，保证往复运动向旋转运动的顺畅转换。在外形尺寸与安装边界上，这款活塞的外径与对应缸筒的内径保持高精度的配合公差，整体高度适配发动机的行程设计，活塞销孔的中心位置经过精准校核，保证活塞运动到上止点时的压缩比符合设计要求，环槽的宽度、深度尺寸与配套活塞环的规格完全匹配，安装时需要保证活塞的朝向与发动机设计的喷油、气门避让位置对齐，避免运动过程中与气门、喷油嘴发生运动干涉，裙部的型面设计充分考虑了侧压力的分布，能够在做功行程中均匀承受连杆传递的侧向力，减少活塞与缸壁之间的磨损，延长整机的使用寿命。
