叉型铰接连接支架结构设计

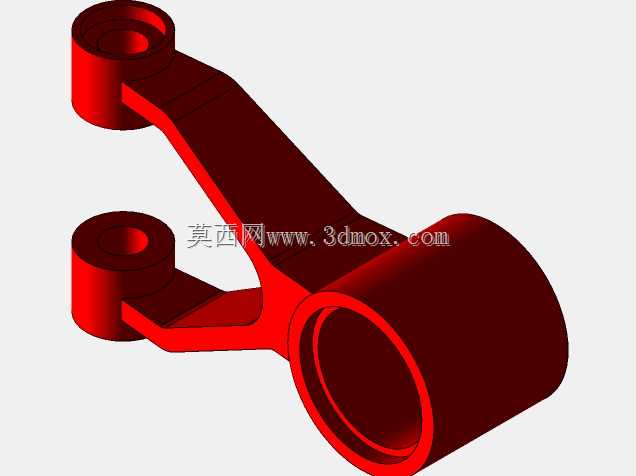

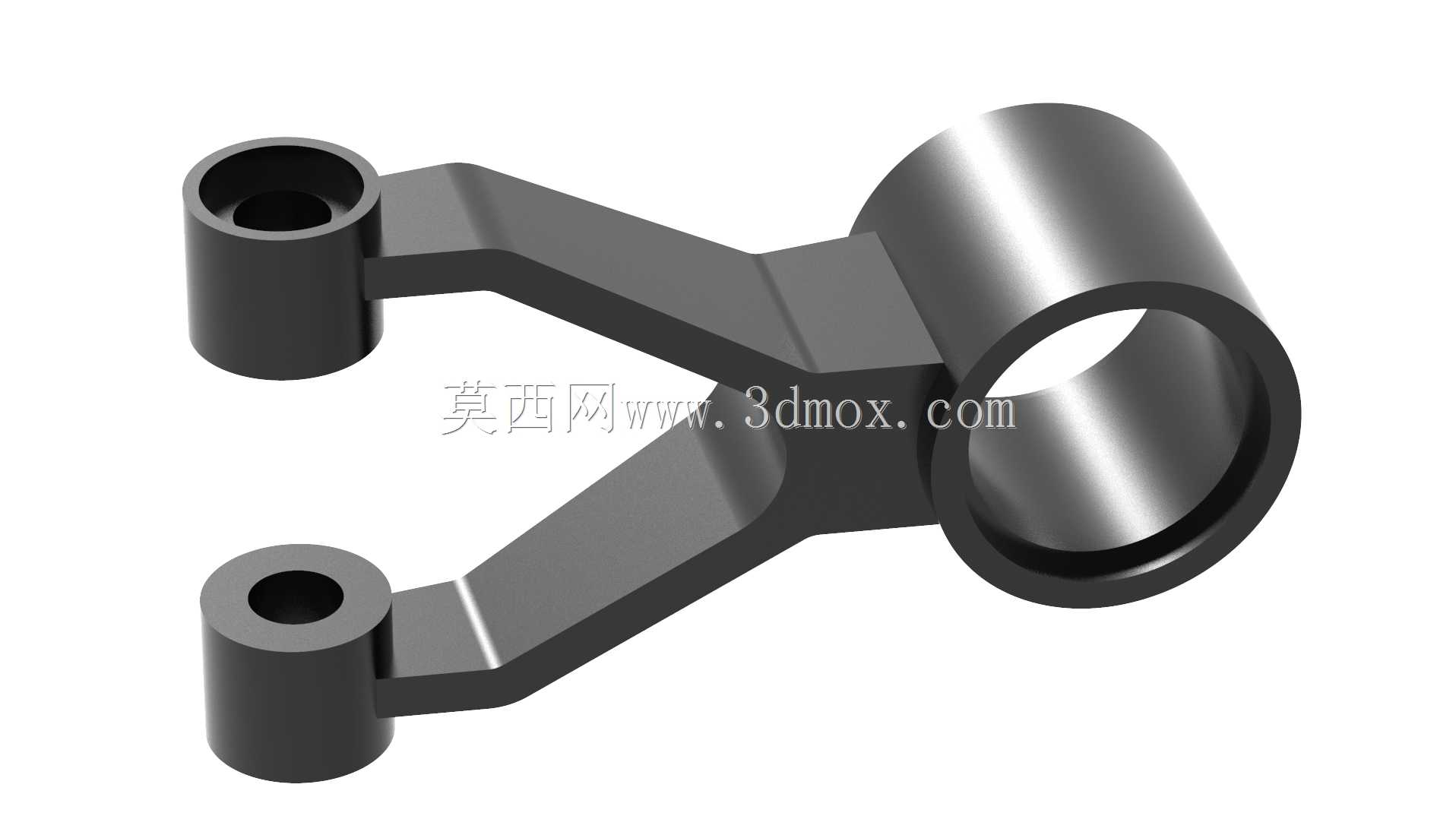

该叉型铰接连接支架是机械传动系统中承担动力传递与运动导向的核心连接件，广泛应用于各类需要往复摆动、角度调整的传动链路中，常见于轻工机械的执行端联动结构、农用设备的操纵连杆机构、输送设备的张紧调节组件以及小型专用设备的工位切换传动部位，能够在交变载荷工况下稳定传递扭矩与拉压力，保障联动部件的运动轨迹精准可控。从实际用途来看，该构件主要作为两个相对摆动部件的连接载体，一端通过大直径轴套与固定转轴形成回转副，可绕主转轴实现一定角度的往复摆动，另一端的两个同轴小孔通过销轴与从动连杆部件铰接，将主动端的摆动动力传递至执行端，同时抵消连杆运动过程中产生的侧向偏移力，避免传动卡滞。在功能特性设计上，该支架采用一体成型的叉型对称结构，两个支臂等长等厚，受力时可均匀分摊载荷，避免单侧应力集中导致的构件变形；大端轴套设计有足够的轴向长度，能够提升与转轴的配合接触面积，降低单位面积承压，减少转动过程中的磨损，延长铰接副的使用寿命；两个小端安装孔保持严格的同轴度公差，可保障销轴安装后无偏载，降低连杆转动时的附加阻力。设计思路上，整体采用等强度设计原则，支臂与轴套衔接位置做了平滑过渡圆角处理，既消除了直角处的应力集中隐患，也优化了锻造或压铸成型时的材料流动性，降低加工成型的废品率；支臂截面采用变截面设计，靠近大轴套的受力较大区域截面厚度更大，靠近小安装孔的区域适当缩减厚度，在保障整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少传动过程中的惯性损耗。从安装边界来看，大端轴套的内径适配常规标准直径的铰接转轴，轴向长度预留了标准挡圈与润滑衬套的安装空间，可直接配套通用规格的铜衬套或含油轴承使用，无需额外定制配合件；两个小端安装孔的中心距严格匹配对应连杆的铰接孔距，安装时销轴穿过孔位后加装开口销即可完成轴向固定，装配流程简单便捷，后期维护更换时无需复杂工装即可完成拆装；构件整体外轮廓无突出尖锐结构，安装后不会与周边相邻部件产生运动干涉，可适配狭小安装空间内的传动布局需求，在多组连杆并排布置的场景下也能保障各部件运动互不干扰。
