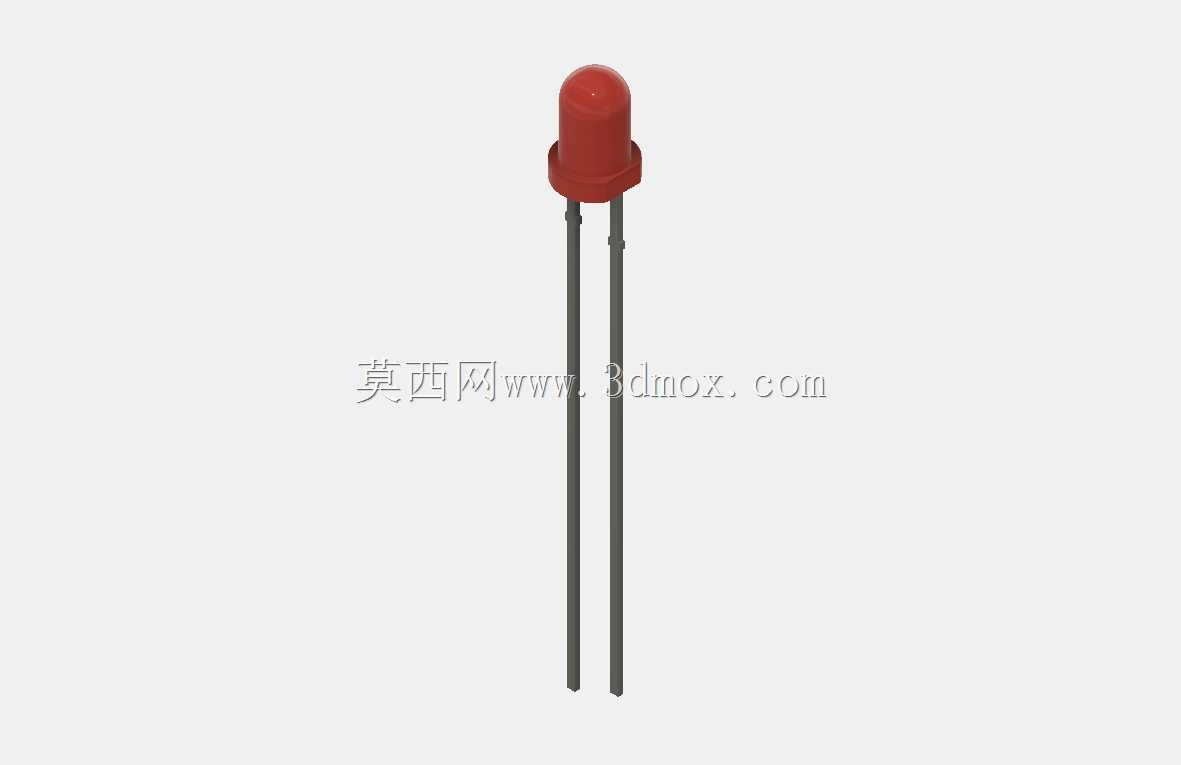

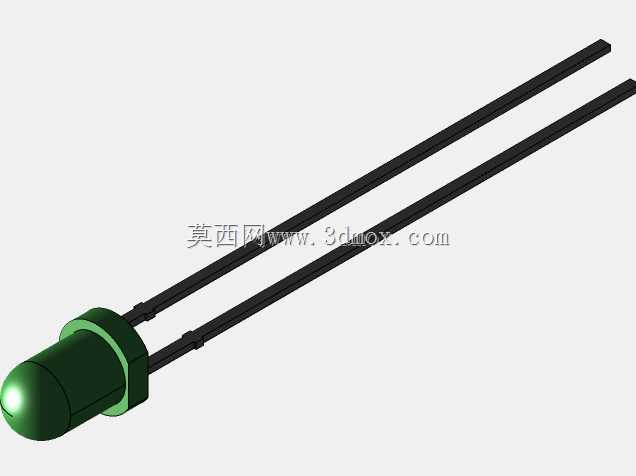

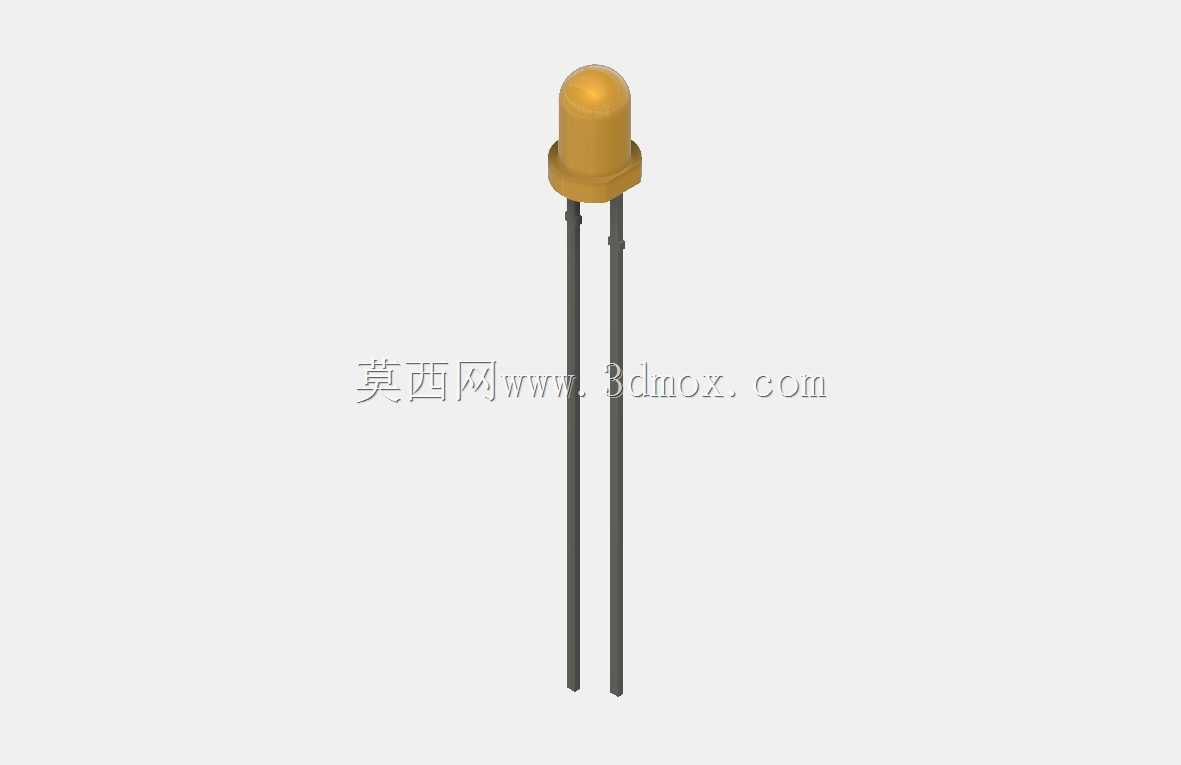

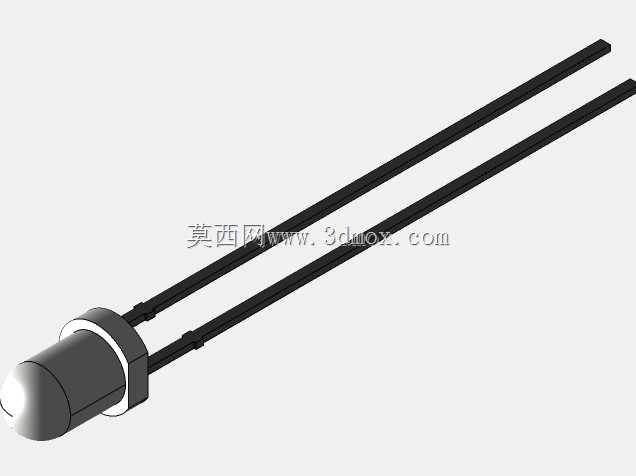

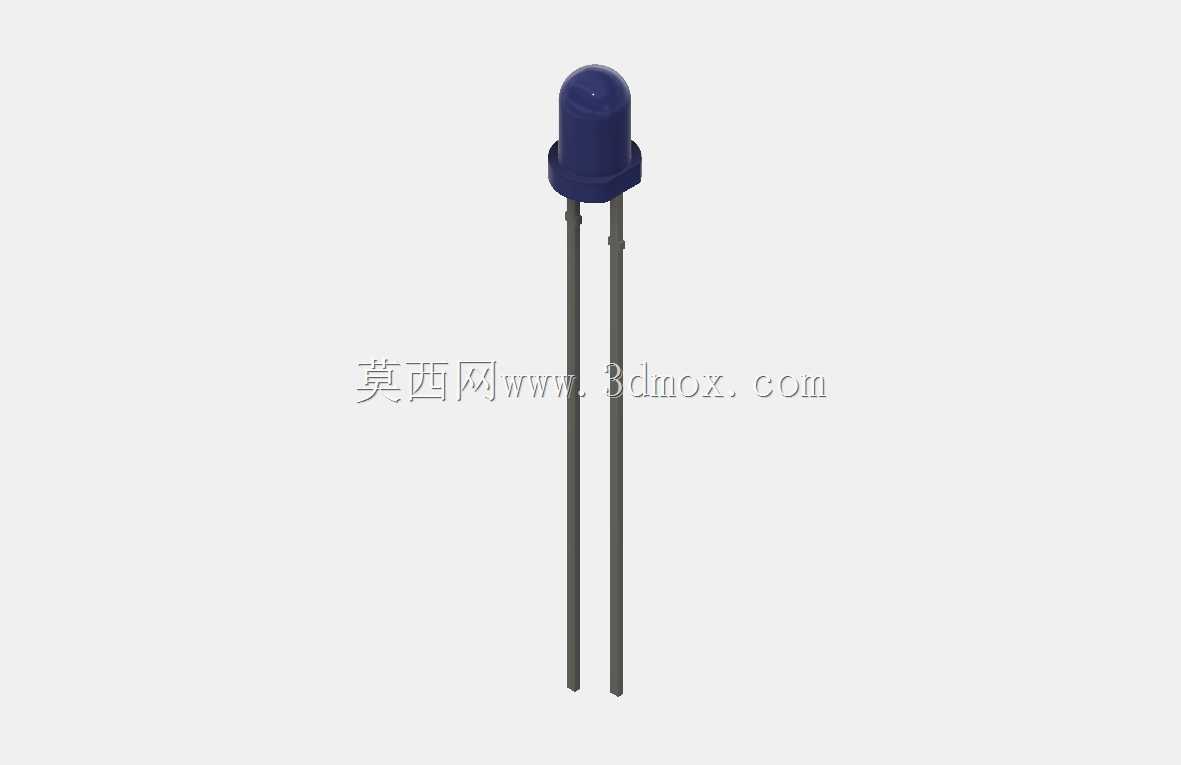

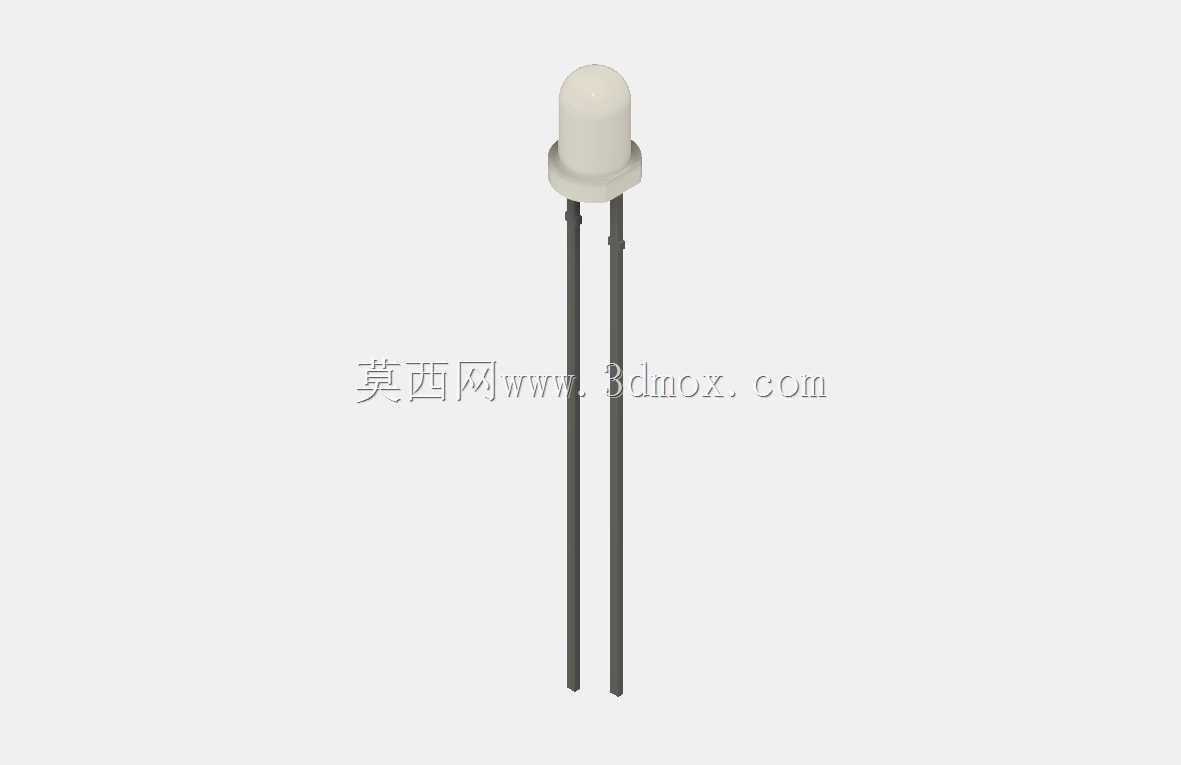

3mm全哑光直插式发光二极管结构设计

这款3mm全哑光直插式发光二极管，是电子装联领域应用极为广泛的基础半导体光电器件，日常多应用在消费电子状态指示、工控设备信号提示、小家电功能反馈、玩具灯光效果实现、照明辅助光源等场景中，是PCB板级电路里最常见的光信号输出元件，能够在低压直流驱动下将电信号转化为可见光输出，为设备提供清晰的状态可视化反馈，帮助使用者快速判断设备运行状态、功能档位切换情况，也可组成点阵阵列实现简单的字符、图案显示效果。

从功能特性来看，全哑光封装的设计能够有效规避常规透明封装LED的眩光问题，光线出射更加柔和均匀，不会产生刺眼的局部高亮光斑，在近距离指示场景下视觉舒适度更高，同时哑光外壳可以减少外部环境光线在封装表面的反光干扰，提升不同光照环境下指示灯的识别度，避免强光环境下指示灯状态难以分辨的问题。器件区分正负极引脚，长脚为阳极、短脚为阴极，对应PCB板上的丝印标识即可快速完成插装，适配常规波峰焊、手工焊的加工工艺要求，能够承受常规电子组装环节的焊接温度，不会出现封装变形、内部键合线脱落的问题。

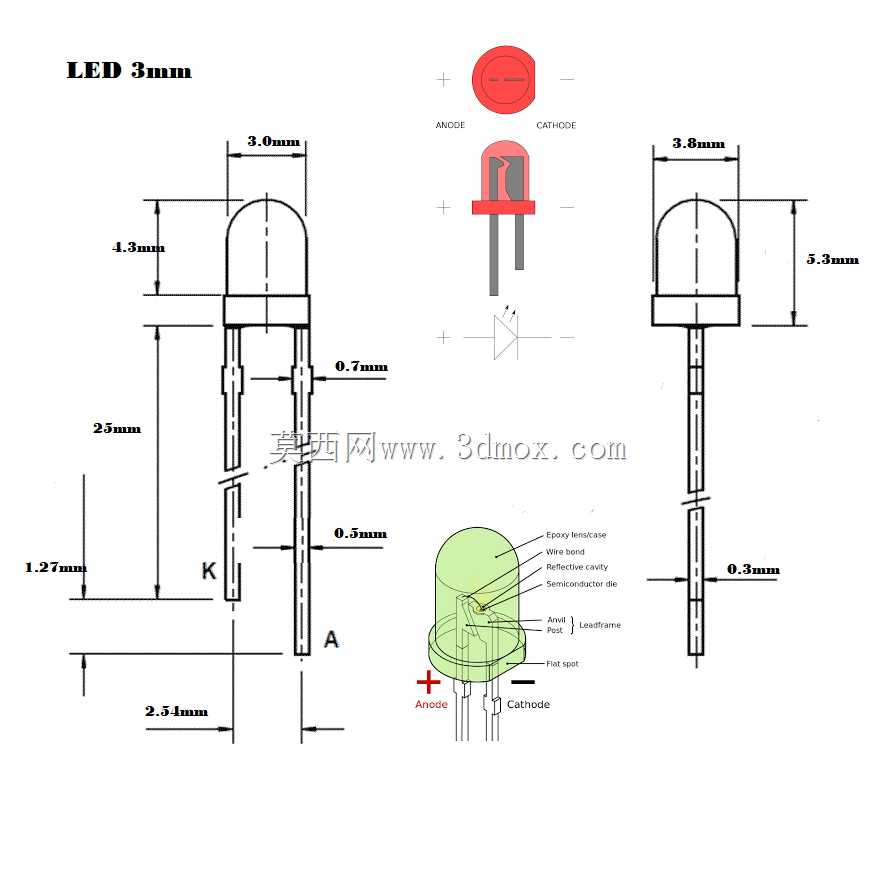

设计过程中优先兼顾了通用插装场景的适配性，严格遵循行业通用的3mm直插LED尺寸规范，头部封装的最大直径为3mm，头部总高度为5.3mm，引脚长度预留25mm，可根据不同PCB的安装高度需求进行剪脚调整，两引脚的中心间距为2.54mm，完美匹配标准万能板、量产PCB的2.54mm网格孔距，不需要额外调整开孔位置即可直接兼容现有成熟的PCB封装库，大幅降低电路设计的重复工作量。引脚直径设计为0.5mm，既保证了引脚自身的结构强度，避免插装过程中引脚弯折变形，也能适配常规0.6-0.8mm的PCB插装孔径，插装后引脚与焊盘的间隙适中，焊接时焊锡能够充分浸润形成可靠的焊点，减少虚焊、漏焊的不良率。

安装边界方面，器件在PCB上安装时，需要预留头部直径3.8mm的水平空间，避免周边过高元件遮挡灯头出光面，垂直方向上根据剪脚长度不同，预留6mm以上的头部高度空间即可满足安装需求，引脚伸出PCB背面的长度建议控制在2-3mm，既保证焊接可靠性，也不会因为引脚过长造成背面短路风险。整体结构设计充分考虑了量产组装的便利性，没有特殊的异形结构，能够适配现有散装、编带的自动插件机加工要求，不需要定制特殊的供料治具，能够有效降低批量生产的加工成本。
