桌面型焊锡丝承放支架结构设计

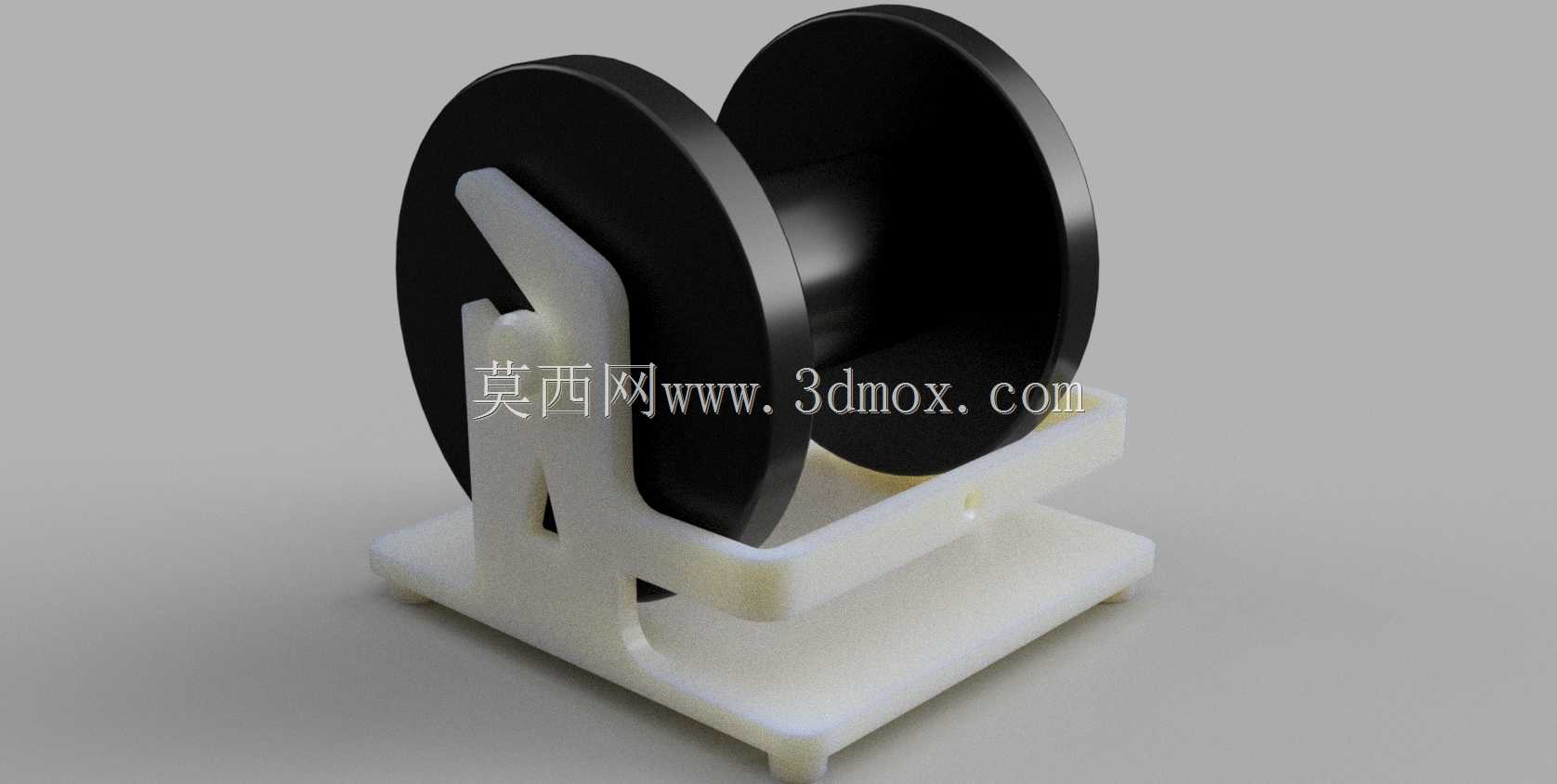

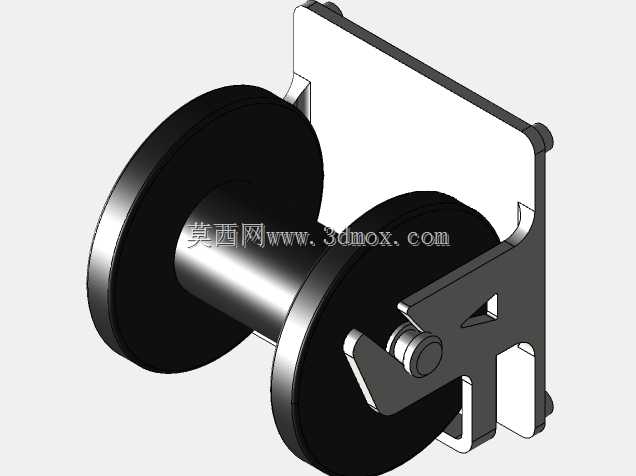

这款桌面式焊锡丝承放支架，是面向电子焊接作业场景设计的工位辅助工装，主要应用于电子组装生产线手工焊接工位、电子维修工作台、创客焊接作业区、高校电子实训操作台等场景，解决传统焊锡丝卷随意摆放导致的线体缠绕、抽拉卡顿、焊锡丝沾染桌面灰尘杂物的问题，为焊接作业提供顺畅的焊料供给支撑。从实际用途来看，该支架可适配常规规格的焊锡丝卷盘，作业时操作人员可单手抽拉焊锡丝，线盘随抽拉力顺畅转动，无需额外手扶固定线盘，能够有效降低焊接作业的操作冗余，提升取料效率，同时避免焊锡丝散卷弯折导致的送料不畅，减少焊料浪费。在功能特性上，支架采用双侧限位挡边的承托结构，线盘放置区域的两侧挡边高度匹配常规焊锡丝卷盘的厚度，能够防止线盘在转动过程中从支架上滑脱；支架底部采用加宽的平底支撑结构，接触桌面的面积经过优化，即使单手快速抽拉焊锡丝，支架也不会出现侧翻、移位的情况；支架与线盘接触的支撑部位采用顺滑的弧面过渡，没有尖锐棱角，不会刮伤焊锡丝外层的抗氧化涂层，也不会对线盘的转动造成额外阻力。从设计思路来看，这款支架采用了无额外转轴的一体式支撑结构，没有加装独立的金属转轴或轴承，而是利用支架自身的支撑臂形成承托斜面，线盘可直接放置在两个支撑臂形成的卡槽内，依靠线盘自身的重力实现定位，这种设计省去了额外的装配零件，整体结构可通过一体化加工制作，无需后续组装工序，同时也避免了转轴长期使用后出现磨损卡顿、锈蚀的问题，后期维护成本极低；支撑臂的开槽角度经过反复调试，既能够保证线盘放置后不会自行滚落，又能让线盘在受到抽拉力时灵活转动，抽拉焊锡丝的阻力控制在合适区间，不会因为阻力过大导致焊锡丝被拉变形，也不会因为阻力过小导致线盘惯性转动造成焊锡丝松脱散卷。在外形尺寸与安装边界上，这款支架整体采用紧凑的桌面式设计，整体占地面积不超过常规鼠标的摆放空间，不会过多占用工作台面的操作区域，可放置在工作台的边角位置，不影响电烙铁、焊台、镊子等其他焊接工具的摆放；支架的整体高度适配常规坐姿作业的视线范围，操作人员无需大幅抬臂或低头即可顺畅抽拉焊锡丝，符合人体工程学的操作要求；线盘放置区域的宽度可适配市面上绝大多数1kg及以下规格的常规焊锡丝卷盘，无需额外调整结构即可通用，对于不同内孔直径的焊锡丝线盘也有良好的兼容性，不需要定制适配的转接配件。
