手动杠杆式快速夹紧工装夹具结构

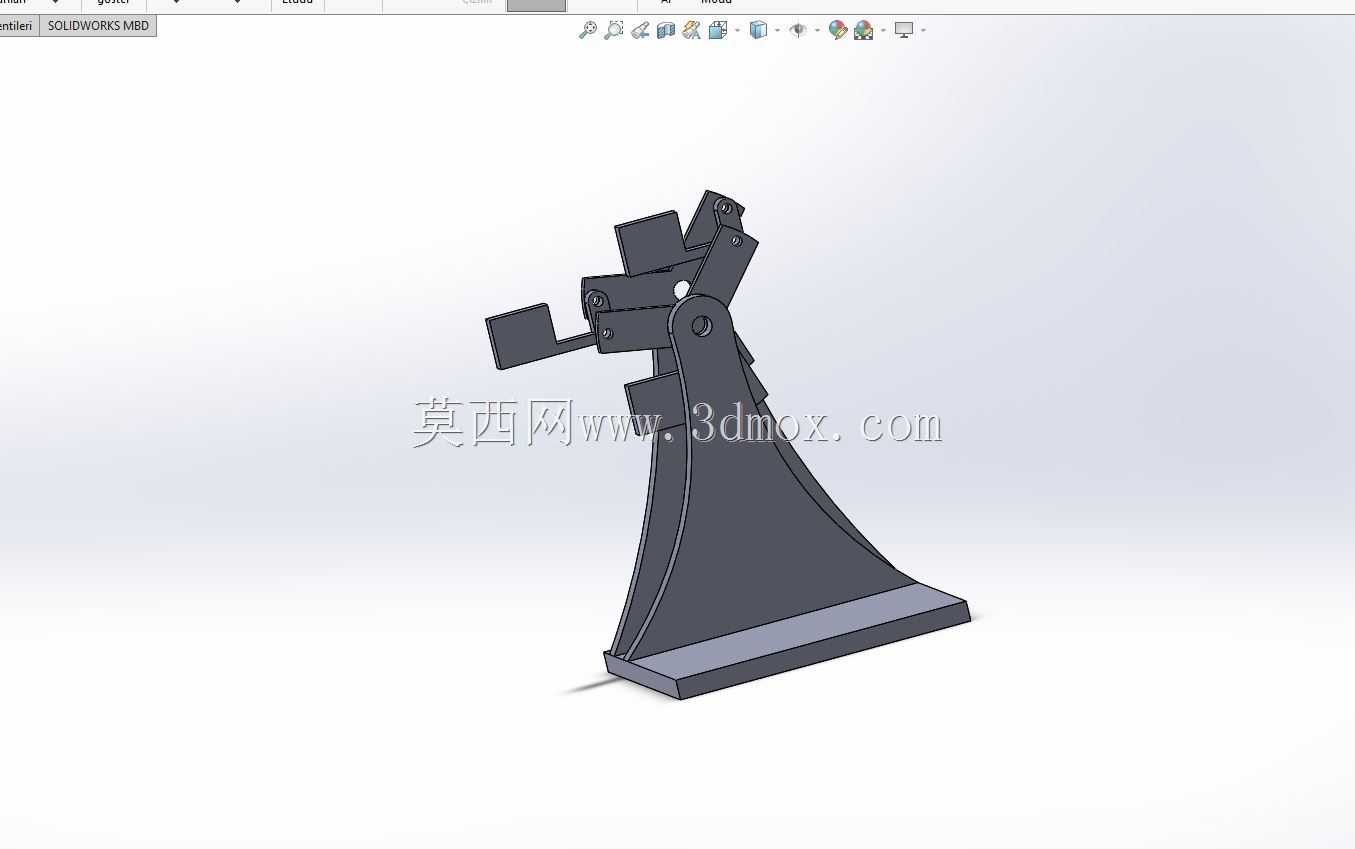

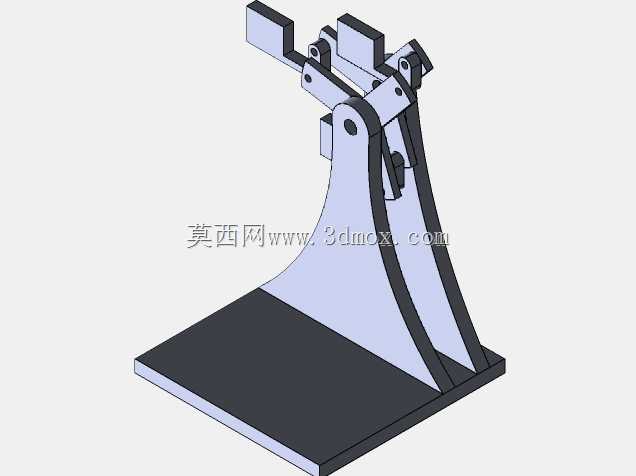

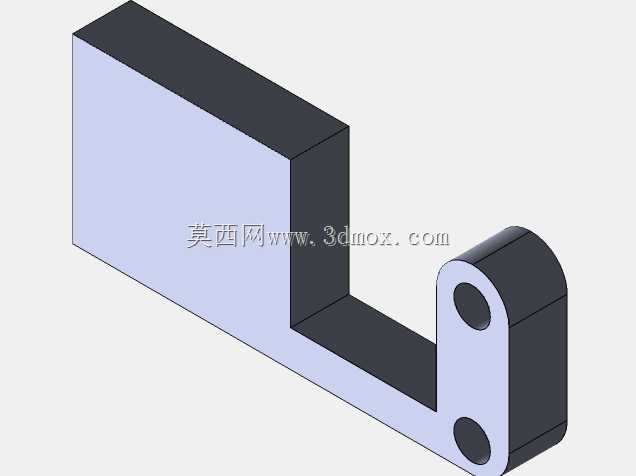

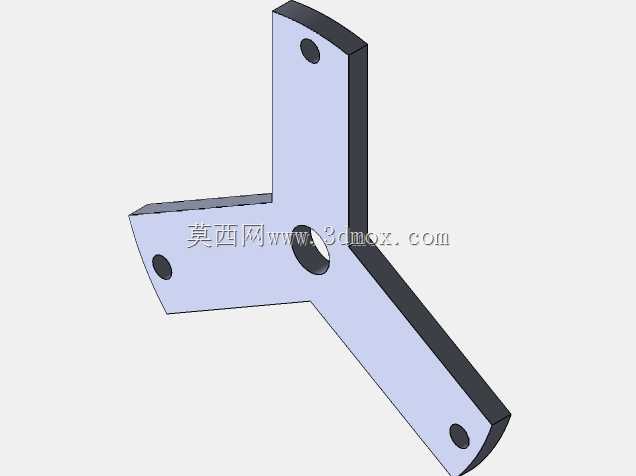

该手动杠杆式夹紧结构主要面向小型工件装夹定位场景，常见于五金件加工工位、小型装配流水线、电子元器件压合工位以及实验室试样固定环节，可替代传统螺栓压紧方式，大幅缩短工件装夹与拆卸的辅助工时，适配小批量多品类的柔性生产需求。在实际生产场景中，这类夹紧机构无需外接气源、电源等动力源，完全依靠手动操作即可完成压紧与释放动作，尤其适合无动力配套的简易工作台、户外临时检修工位以及教学实训演示场景使用，操作人员仅需扳动上部操作手柄，即可通过内部连杆的力传递实现压头的快速下压锁紧与抬升释放，单步操作耗时不足一秒，相比传统拧动螺栓压紧的方式效率提升十倍以上。从功能特性来看，该结构采用双支点对称支撑的立式布局，底部为整块平板式安装基座，可通过螺栓直接固定在工作台台面或者专用工装基板上，基座上方的弧形支撑立板既承担了整体结构的受力支撑作用，又通过曲面造型优化了应力传递路径，避免夹紧受力时出现结构变形。内部连杆组采用死点锁紧原理设计，当手柄扳动到锁紧位置时，连杆机构越过机械死点，此时即使压头受到工件的反向顶推力，机构也不会自行松脱，无需额外添加锁止结构即可保证装夹的可靠性，压头位置可根据工件实际高度进行小幅调整，适配不同厚度规格的工件装夹需求。在设计思路上，该结构优先考虑操作的人机工程学特性，操作手柄设置在结构上部靠前位置，操作人员站立或坐姿操作时均可轻松施力，手柄端部做了加宽处理，扳动时手部受力均匀，长时间操作也不易产生疲劳感；所有铰接转动位置均采用销轴连接，转动副间隙控制在合理范围，既保证转动灵活无卡滞，又避免间隙过大导致的压头定位偏移。整体结构的安装边界较为紧凑，底部安装平板的长宽尺寸适配常规小型工装的安装空间，整体高度不会遮挡操作人员的加工操作视线，压头的压紧行程覆盖常规小型工件的厚度范围，可满足绝大多数100毫米厚度以内工件的装夹需求，结构所有零部件均采用常规金属板材切割加工而成，加工工艺简单，制造成本低廉，后期维护仅需定期在铰接位置加注润滑脂即可长期稳定使用，无需复杂的保养流程。
