多辊轮牵引送料动力输送装置

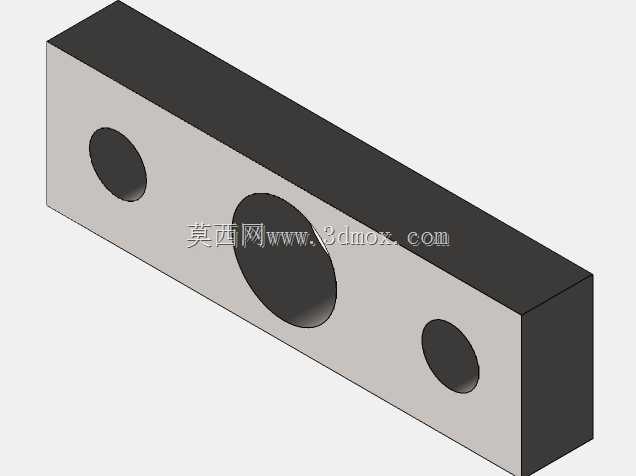

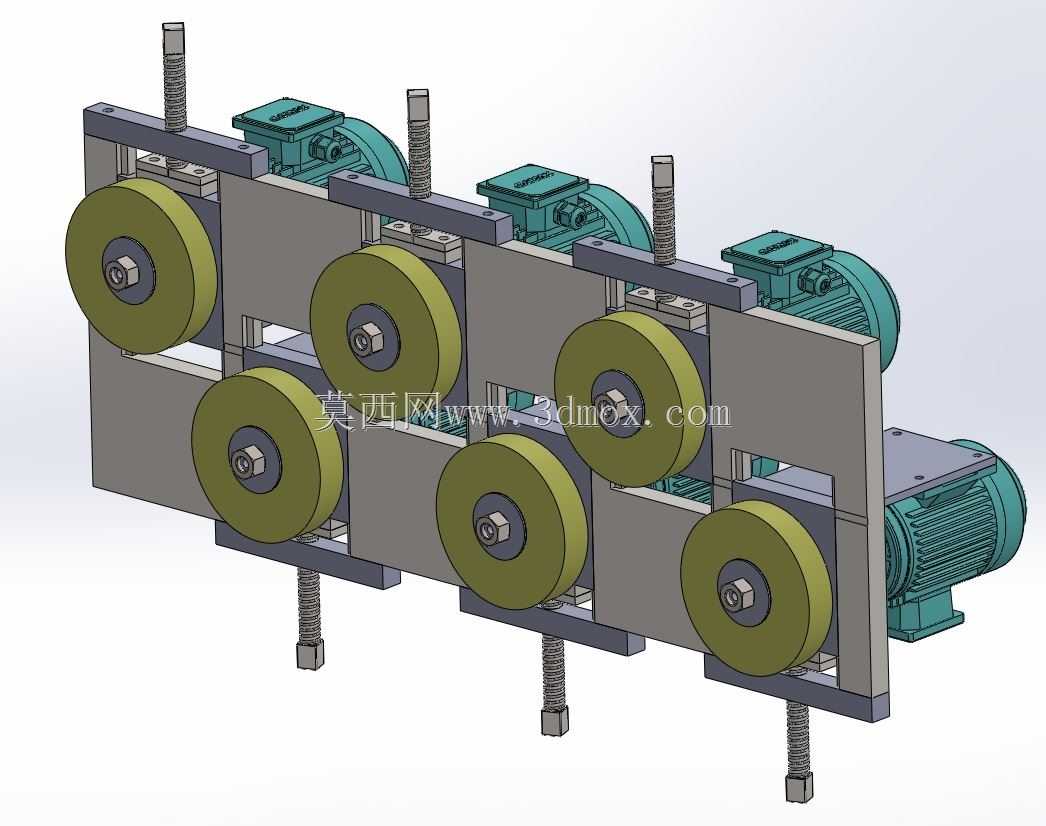

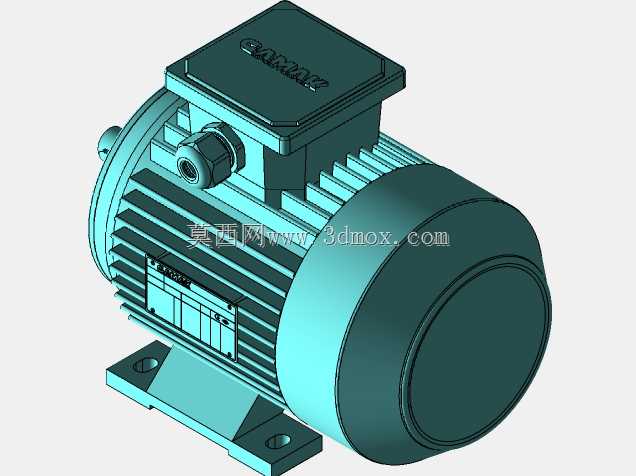

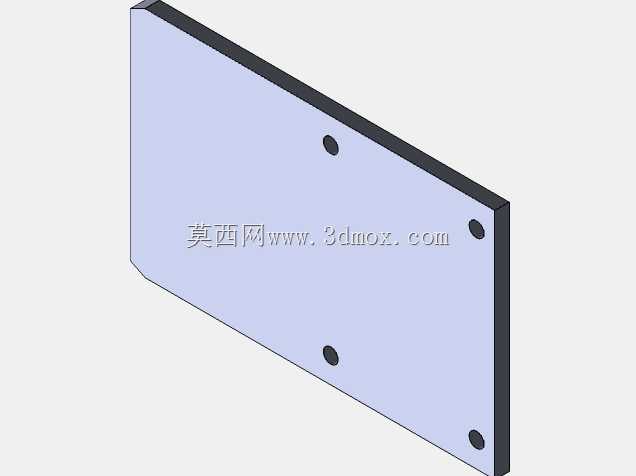

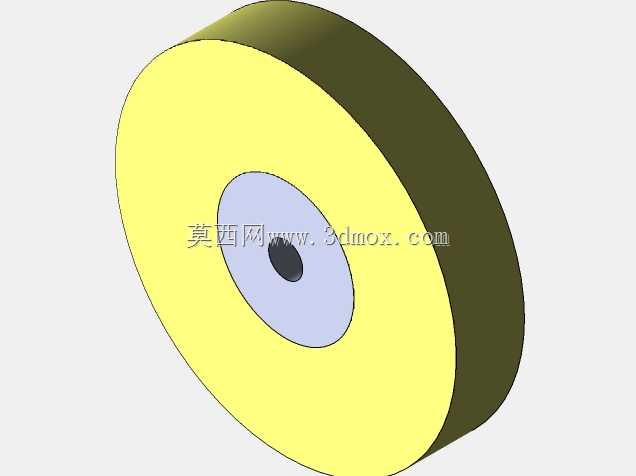

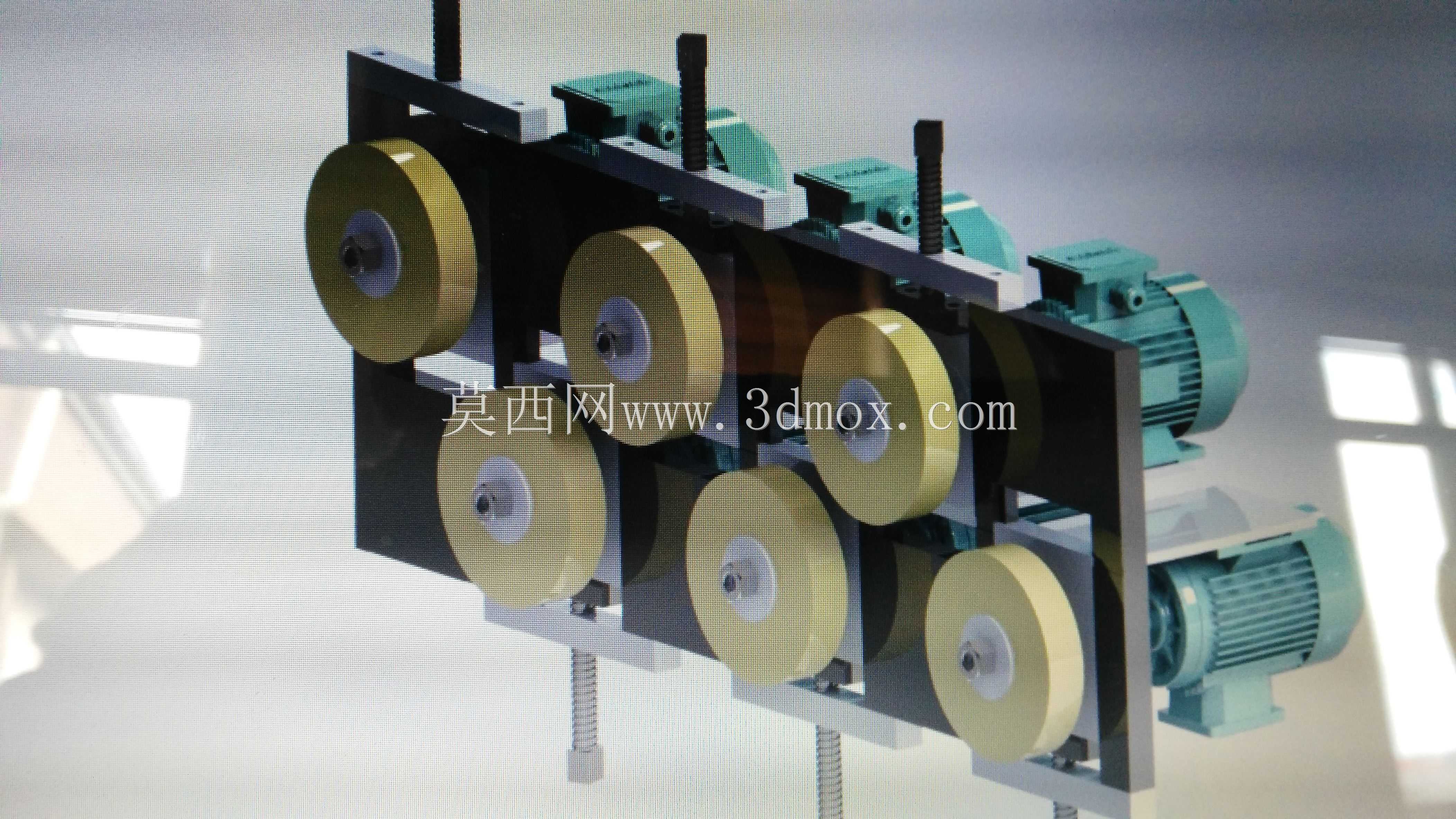

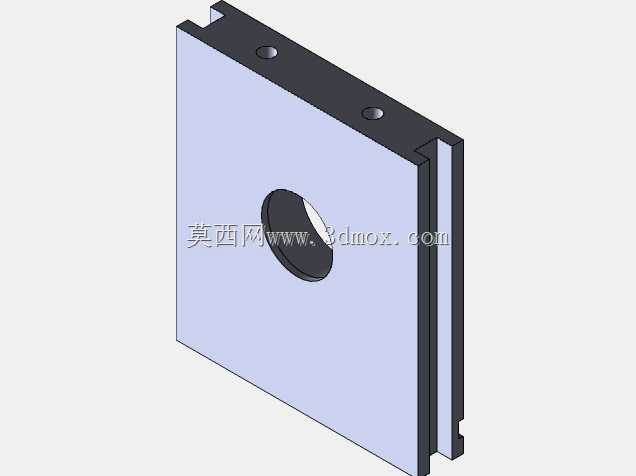

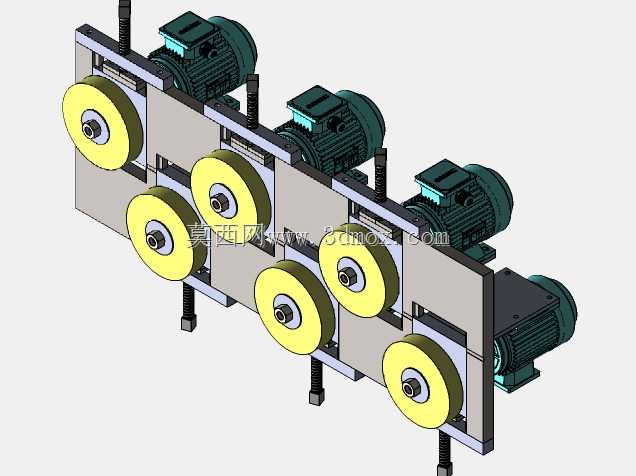

该多辊轮牵引送料装置主要应用于连续型物料加工生产线的进料段环节，常见于管材挤出、型材拉制、线材包覆、带材分切等加工场景，承担连续稳定牵引物料匀速行进的核心作用，为后续的定长裁切、表面处理、成型加工等工序提供稳定的送料速度与张力支撑，避免物料因送料速度波动出现拉伸变形、堆料褶皱、进给偏移等加工缺陷。装置整体采用上下对置的多组辊轮布局，上下辊轮一一对应形成多组牵引夹持副，相比单组辊轮牵引结构，多组对辊的设计可以在不加大单辊压紧力的前提下，通过增加接触摩擦面的总面积提升整体牵引力，既能够避免单辊压力过大造成软质物料表面压痕、薄壁物料变形的问题，又能保证大截面、高阻力物料牵引过程中不出现打滑、进给速率不稳的情况。每一组上辊轮都配置了独立的竖向调节螺杆结构，可根据待牵引物料的实际厚度、表面硬度灵活调整上下辊轮之间的夹持间隙与压紧力，调节螺杆自带的锁紧结构可以在调整到位后锁定辊轮位置，避免设备运行过程中因振动出现间隙变化，保证夹持力的持续稳定。动力端采用多电机分布式驱动布局，每一组驱动单元直接与对应辊轮连接，省去了复杂的同步带、链轮传动链路，既减少了传动环节的动力损耗，也降低了多辊同步传动的装配调试难度，同时分布式驱动的结构可以根据实际牵引负载灵活调整投入运行的驱动单元数量，适配不同牵引阻力的物料加工需求。装置整体采用立式板架拼接结构，所有辊轮、驱动单元都安装在平行布置的立式安装板上，安装板之间通过定位套筒与紧固螺栓连接，整体结构紧凑刚性充足，安装时可直接通过架体底部的安装孔固定在生产线进料工位的机架上，进料端与出料端可直接对接生产线的导料槽、成型模头、裁切机构等上下游设备，不需要额外设计复杂的转接安装结构。辊轮采用高摩擦系数的耐磨材质制作，轮面做了精车处理保证圆柱度误差控制在极小范围内，避免辊轮形位公差造成物料牵引过程中走偏、蛇形走位的问题，驱动电机选用低转速大扭矩的调速电机，可根据生产线的加工速度需求灵活调整辊轮转速，实现牵引速度与生产线加工节拍的精准匹配，整套装置可适配硬质塑料管材、橡胶密封条、金属薄壁型材、复合带材等多种不同材质的连续物料牵引作业，适配性强，运行稳定性高，日常维护仅需定期检查辊轮磨损情况与调节螺杆的润滑状态即可，维护成本较低。
